Stetiger Drehantrieb für Klappen bis 4 m²

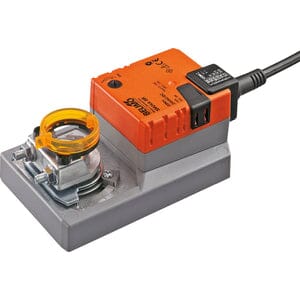

Der SM24A-SR ist ein stetiger Klappenantrieb für die technische Gebäudeausrüstung mit einem Drehmoment von 20 Nm. Er eignet sich für Luftklappen bis zu einer Fläche von etwa 4 m² und wird über ein Kabel angeschlossen.
Ansteuerung über Stellsignal 2...10 V
Der Antrieb wird mit dem Stellsignal Y im Bereich 2...10 V angesteuert und fährt auf die vorgegebene Stellung. Die Messspannung U liefert die elektrische Rückmeldung der Klappenstellung von 0 bis 100 % und kann als Stellsignal für weitere Antriebe genutzt werden. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen.
Kabelanschluss mit wählbarer Drehrichtung
Die Bewegungsrichtung des Motors ist mit einem Schalter 0/1 wählbar. Die Speisungs- und Steuerleitung ist als Kabel ausgeführt.
- Nennspannung AC/DC 24 V
- Stellsignal 2...10 V
- Messspannung 2...10 V zur Stellungsanzeige
- Leistungsaufnahme im Betrieb 2 W, im Halten 0.4 W
- Anschluss über Kabel 1 m, 4x 0.75 mm²
- Laufzeit 150 s / 90°
- Schutzart IP54
Direktmontage mit Universalklemmbock
Die Montage erfolgt direkt auf der Klappenachse mit einem kehrbaren Universalklemmbock für Achsdurchmesser von 10 bis 20 mm, gesichert gegen Verdrehen. Der Drehwinkel ist mit mechanischen Endanschlägen einstellbar, eine Handverstellung ist über eine arretierbare Drucktaste möglich.
Ausschreibungstext
Elektromotorischer Drehantrieb SM24A-SR für Klappen in der technischen Gebäudeausrüstung, Nennspannung AC/DC 24 V, Stellsignal 2...10 V, Drehmoment 20 Nm, Laufzeit 150 s / 90°, Schutzart IP54.
