Drehantrieb für Klappen mit Auf/Zu- und 3-Punkt-Steuerung

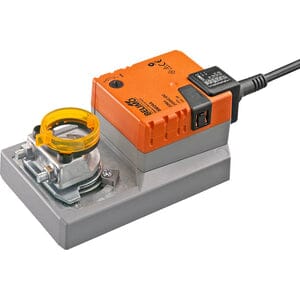

Der SM24A ist ein Drehantrieb für Luftklappen mit einem Drehmoment von 20 Nm. Er wird mit AC/DC 24 V betrieben und wahlweise per Auf/Zu- oder 3-Punkt-Signal angesteuert.
Überlastsicherer Betrieb ohne Endschalter
Der Antrieb bleibt am mechanischen Endanschlag automatisch stehen und benötigt keine Endschalter. Er ist überlastsicher ausgelegt. Der Drehwinkel von 95° lässt sich über die mechanischen Endanschläge einstellen. Eine Handverstellung ist über eine arretierbare Drucktaste möglich. Die Bewegungsrichtung des Motors ist über einen Schalter wählbar.
Anschluss für Kleinspannung
Der Antrieb wird mit AC/DC 24 V versorgt, Speisung und Steuerung erfolgen über ein gemeinsames Anschlusskabel.
- Spannung: AC/DC 24 V
- Ansteuerung: Auf/Zu, 3-Punkt
- Leistungsaufnahme Betrieb: 2 W
- Leistungsaufnahme Halten: 0,2 W
- Leistungsverbrauch Dimensionierung: 4 VA
- Anschluss: Kabel 1 m, 3x 0,75 mm²
- Schutzart: IP54
Ausschreibungstext
Elektrischer Drehantrieb, Typ SM24A, für Luftklappen bis 20 Nm, Versorgung AC/DC 24 V, Ansteuerung Auf/Zu oder 3-Punkt, Laufzeit 150 s, Schutzart IP54.
