Drehantrieb für Luftklappen bis 4 m²

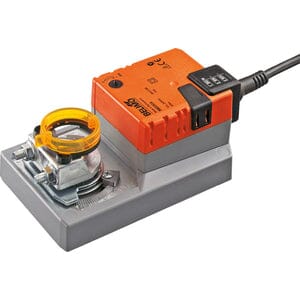

Der SM230A ist ein Klappenantrieb für das Verstellen von Klappen in der technischen Gebäudeausrüstung, ausgelegt für Luftklappengrößen bis etwa 4 m². Er liefert ein Motordrehmoment von 20 Nm bei einer Nennspannung von AC 100…240 V.
Überlastsicherer Betrieb ohne Endschalter
Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Der Drehwinkel lässt sich über mechanische Endanschläge einstellen. Eine Handverstellung mit Drucktaste ermöglicht die Getriebeausrastung, solange die Taste gedrückt oder arretiert ist.
Ansteuerung Auf/Zu oder 3-Punkt
Die Ansteuerung erfolgt wahlweise Auf/Zu oder 3-Punkt.
- Spannung: AC 100…240 V
- Ansteuerung: Auf/Zu, 3-Punkt
- Leistungsaufnahme im Betrieb: 2,5 W
- Leistungsaufnahme im Halten: 0,6 W
- Leistungsverbrauch zur Dimensionierung: 6 VA
- Anschluss: Kabel 1 m, 3 x 0,75 mm²
- Drehwinkel: 95°
- Laufzeit: 150 s je 90°
- Schutzart: IP54
Direktmontage auf der Klappenachse
Die Montage erfolgt direkt auf der Klappenachse mit dem Universalklemmbock, gesichert gegen Verdrehen durch die beigepackte Verdrehsicherung. Die Installation darf nur durch autorisiertes Fachpersonal unter Beachtung der gesetzlichen und behördlichen Vorschriften erfolgen.
Ausschreibungstext
Klappenantrieb SM230A für Luftklappen bis 4 m², Drehmoment 20 Nm, AC 100…240 V, Ansteuerung Auf/Zu oder 3-Punkt, Laufzeit 150 s je 90°, Schutzart IP54.
