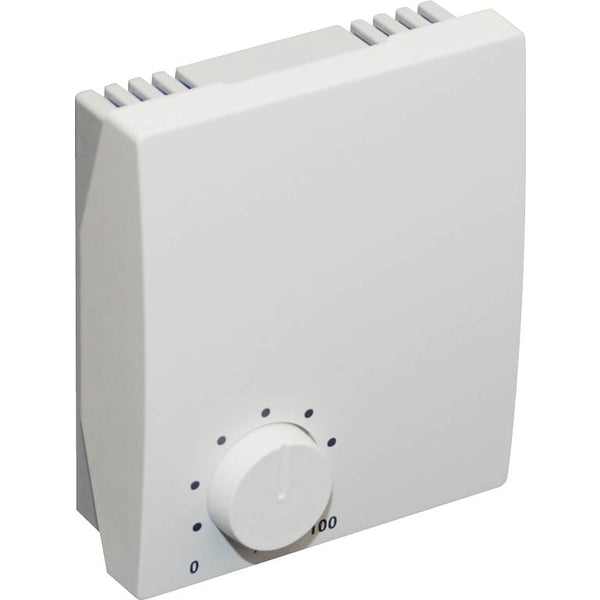

Stellungsgeber für die Wandmontage
Der CRP24-B1 ist ein Stellungsgeber für die Wandmontage und steuert stetige Klappenantriebe. Er lässt sich außerdem als Minimalstellungsgeber einsetzen oder zur Schiebung von Sollwerten zusammen mit Temperaturreglern verwenden. Der Einstellbereich reicht von 0 bis 100 Prozent.
Einstellung über Drehknopf
Proportional zur Stellung des Drehknopfes gibt das Gerät das Stellsignal Y aus, wahlweise 2 bis 10 V oder 0 bis 10 V. Alternativ ergibt sich daraus eine Stellungsänderung des Antriebs von 0 bis 100 Prozent zwischen Minimal- und Maximalwert. Die Umstellung zwischen den beiden Signalbereichen erfolgt über einen Schiebeschalter unter der Frontabdeckung.
Anschluss und technische Eckdaten
Der CRP24-B1 wird mit AC 24 V (50/60 Hz) oder DC 24 V versorgt und über Schraubklemmen angeschlossen.
- Funktionsbereich: AC/DC 19,2...28,8 V
- Leistungsaufnahme: 0,7 VA (ohne Antriebe)
- Klemmenquerschnitt: max. 1,5 mm²
- Stellsignal Y: 0/2...10 V, max. 1 mA
- Digitaleingang: 10 mA Kontaktbelastung
- Schutzklasse: III (Schutzkleinspannung)
- Schutzart: IP30
- Betriebstemperatur: 0...+50 °C bei 20...90 % rF
- Abmessungen: 99 x 84 x 32 mm (H x B x T)
- Gewicht: 105 g
Ausschreibungstext
Stellungsgeber CRP24-B1 für Wandmontage zur Ansteuerung stetiger Klappenantriebe. Einstellbereich 0 bis 100 Prozent, Stellsignal umschaltbar zwischen 0...10 V und 2...10 V. Versorgung AC/DC 24 V, Schutzart IP30.
