Drehantrieb mit integriertem Rückführpotentiometer

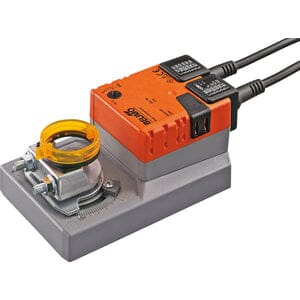

Der SM24AP5 ist ein Klappenantrieb für die technische Gebäudeausrüstung mit einem Drehmoment von 20 Nm. Er eignet sich für Luftklappen bis zu einer Fläche von etwa 4 m² und verfügt über ein integriertes Rückführpotentiometer von 5 kΩ zur Stellungsrückmeldung.
Stellungsrückmeldung über Rückführpotentiometer
Der Antrieb arbeitet nach dem Wirkungsprinzip Typ 1 mit Auf/Zu- und 3-Punkt-Ansteuerung. Das integrierte Rückführpotentiometer meldet die Klappenstellung von 0 bis 100 % zurück. Der Antrieb ist überlastsicher und bleibt am Endanschlag automatisch stehen.
Ansteuerung Auf/Zu oder 3-Punkt mit Kabelanschluss
Speisung und Steuerung sind als Kabel ausgeführt, das Rückführpotentiometer ist separat verkabelt.
- Nennspannung AC/DC 24 V
- Ansteuerung Auf/Zu oder 3-Punkt
- Rückführpotentiometer 5 kΩ
- Leistungsaufnahme im Betrieb 2 W, im Halten 0.2 W
- Anschluss Speisung/Steuerung Kabel 1 m, 3x 0.75 mm²
- Laufzeit 150 s / 90°
- Schutzart IP54
Direktmontage mit Universalklemmbock
Die Montage erfolgt direkt auf der Klappenachse mit einem kehrbaren Universalklemmbock für Achsdurchmesser von 10 bis 20 mm. Der Drehwinkel ist mit mechanischen Endanschlägen einstellbar, eine Handverstellung ist über eine arretierbare Drucktaste möglich.
Ausschreibungstext
Elektromotorischer Drehantrieb SM24AP5 für Klappen in der technischen Gebäudeausrüstung, Nennspannung AC/DC 24 V, Ansteuerung Auf/Zu oder 3-Punkt, integriertes Rückführpotentiometer 5 kΩ, Drehmoment 20 Nm, Laufzeit 150 s / 90°, Schutzart IP54.
