Stetig ansteuerbarer Drehantrieb mit Stellungsrückmeldung

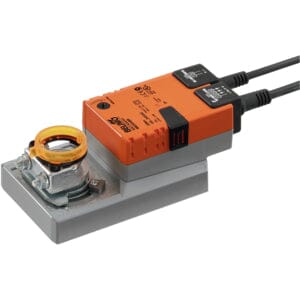

Der SM230ASR ist ein elektromotorischer Drehantrieb für das Verstellen von Klappen in der technischen Gebäudeausrüstung. Er entwickelt ein Drehmoment von 20 Nm und wird direkt auf der Klappenachse montiert. Die Spannungsversorgung erfolgt mit AC 100...240 V, der elektrische Anschluss über ein Kabel.
Funktionsweise und Stellungsrückmeldung
Der Antrieb wird mit dem Stellsignal Y stetig angesteuert und fährt auf die vorgegebene Stellung. Die Messspannung U zeigt die Klappenstellung elektrisch im Bereich von 0 bis 100 % an. Er ist überlastsicher, benötigt keine separaten Endschalter und bleibt am mechanischen Endanschlag automatisch stehen. Eine Notstellfunktion besitzt der SM230ASR nicht.
Ansteuerung und Anschluss
Angesteuert wird der Antrieb stetig mit einem Signal von DC 2...10 V.
- Spannung: AC 100...240 V
- Leistungsaufnahme Betrieb: 3,5 W
- Leistungsaufnahme Halten: 1 W
- Ansteuerungsart: DC 2...10 V
- Anschluss Speisung: Kabel 1 m, 2x 0,75 mm²
- Anschluss Steuerung: Kabel 1 m, 4x 0,75 mm²
- Drehwinkel: 95°
- Laufzeit: 150 s je 90°
Montage auf der Klappenachse
Der Antrieb wird mit dem kehrbaren Universalklemmbock (10...20 mm) direkt auf der Klappenachse montiert, eine Verdrehsicherung liegt bei. Die Handverstellung erfolgt über eine arretierbare Drucktaste, der Drehwinkel lässt sich über mechanische Endanschläge einstellen.
Ausschreibungstext
Elektromotorischer Drehantrieb SM230ASR für Klappen in der technischen Gebäudeausrüstung, Drehmoment 20 Nm, Spannungsversorgung AC 100...240 V, stetige Ansteuerung mit DC 2...10 V und Stellungsrückmeldung, Laufzeit 150 s je 90°, Schutzart IP54.
