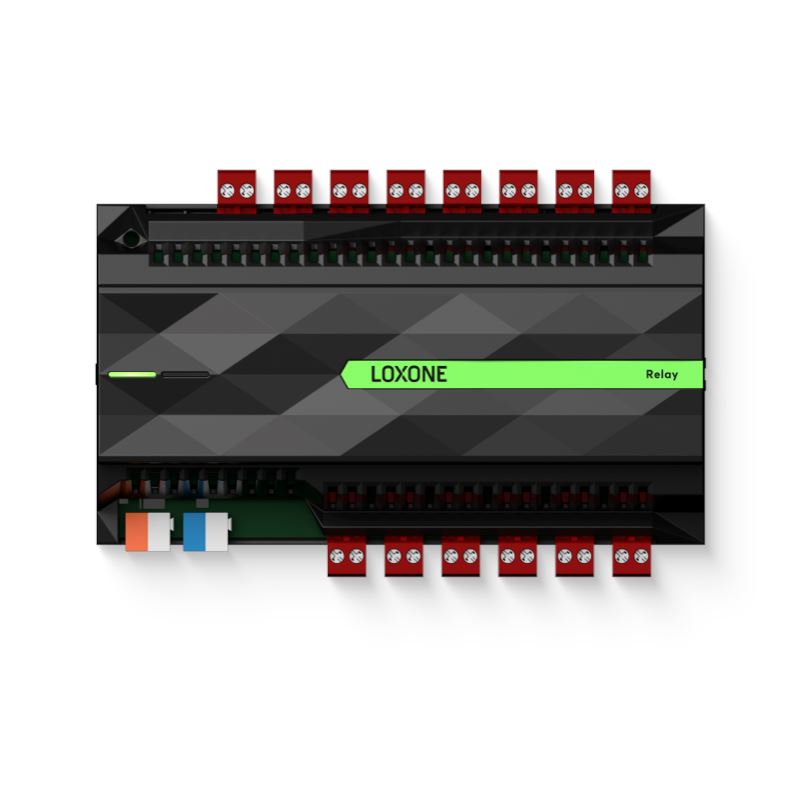

Loxone Relay Extension – Die Power-Erweiterung für Dein Smart Home

Mit der Loxone Relay Extension holst du dir volle Power ins Haus. Ob Licht, Jalousien, Heizung oder Alarmanlage – mit den 14 potenzialfreien Relais dieser Extension steuerst du alles kinderleicht. Hier bekommst du die perfekte Ergänzung zum Loxone Miniserver und kannst direkt loslegen. Einfacher geht’s nicht!

Warum die Loxone Relay Extension?

Diese Extension bringt’s auf den Punkt: 14 digitale Relaisausgänge mit je 16A und bis zu 250V Schaltleistung machen das Leben smarter und komfortabler. Du kannst damit zum Beispiel bis zu 100 Glühbirnen oder zwei Heizlüfter gleichzeitig schalten – und das mit nur einem einzigen Relais! So brauchst du weniger Module und sparst Platz und Geld.

Hauptfeatures der Loxone Relay Extension:

Starke 14 digitale Ausgänge: Max. 250VAC und 16A, perfekt für verschiedenste Geräte.

Einfache Hutschienenmontage: Passt in jeden Verteilerkasten, nimmt nur 9TE Platz ein.

Direkt einsatzbereit: Einstecken, anschließen und loslegen – zusammen mit deinem Loxone Miniserver.

So schließt du deine Loxone Relay Extension an

  1. In den Verteilerkasten einbauen: Die Relay Extension wird auf der Hutschiene montiert.
  2. Verkabeln: Schließe die Spannungsversorgung und die Link-Datenleitung zum Loxone Miniserver an.
  3. Verbraucher anschließen: Die Geräte, die du steuern willst, kommen an die Relaisausgänge. Für Lasten über 12A solltest du Kabel mit einem Querschnitt von 2,5mm² verwenden.
  4. Inbetriebnahme: Sobald alles angeschlossen ist und die Spannungsversorgung aktiviert wird, blinkt die Status-LED orange, wenn die Verbindung zum Miniserver passt.

Tipp: Achte auf die maximale Gesamtschaltleistung von 48A (IEC) bzw. 45A (UL) – das hält die Relay Extension thermisch stabil.

FAQs

zur Loxone Relay Extension

Was kann ich alles mit der Loxone Relay Extension steuern?
Mit der Loxone Relay Extension und ihren 14 Relais kannst du fast alles im Haus steuern, das elektrische Leistung braucht. Ideal für Lichter, Jalousien, Heizlüfter und andere smarte Anwendungen.
Brauche ich dafür unbedingt den Loxone Miniserver?
Ja, die Loxone Relay Extension arbeitet im Team mit dem Loxone Miniserver. Einmal angeschlossen, ist sie sofort einsatzbereit und lässt sich über den Miniserver steuern.
Wie funktioniert das Einlernen der Relay Extension?
Einfacher geht’s nicht: Wähle im Miniserver-Menü "Auto" für die Seriennummer, wenn du nur eine Extension dieses Typs hast. Speichere dann in den Miniserver, und die Extension wird automatisch eingelernt.
Was passiert, wenn die Extension offline geht?
Falls die Loxone Relay Extension offline geht, kannst du eine Benachrichtigung einrichten, die dir direkt Bescheid gibt – so bleibt dein System immer im Blick.

Technische Details

<style>
.st-loxone-specs .st-specs-table {
width: 100%;
border-collapse: collapse;
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-loxone-specs .st-specs-table tr {
transition: background-color 0.2s ease;
}
.st-loxone-specs .st-specs-table tr:nth-child(odd) {
background-color: #f9f9f9;
}
.st-loxone-specs .st-specs-table tr:nth-child(even) {
background-color: #ffffff;
}
.st-loxone-specs .st-specs-table tr:hover {
background-color: #00baf2;
}
.st-loxone-specs .st-specs-table tr:hover td {
color: #ffffff;
}
.st-loxone-specs .st-specs-table td {
padding: 12px 16px;
border: 1px solid #e5e5e5;
transition: color 0.2s ease;
}
.st-loxone-specs .st-specs-table td:first-child {
font-weight: 600;
color: #333333;
width: 40%;
}
.st-loxone-specs .st-specs-table td:last-child {
color: #666666;
width: 60%;
}
.st-loxone-specs .st-specs-table tr.category-header td {
background-color: #00baf2;
color: #ffffff;
font-weight: 700;
font-size: 15px;
}
.st-loxone-specs .st-specs-table tr.category-header:hover td {
background-color: #0095c2;
}
.st-loxone-specs h3 {
color: #00baf2;
font-size: 16px;
font-weight: 700;
margin: 25px 0 10px 0;
padding-bottom: 5px;
border-bottom: 2px solid #00baf2;
}
.st-loxone-specs h3:first-child {
margin-top: 0;
}
.st-loxone-specs .st-specs-table .st-spec-image {
max-width: 100%;
height: auto;
display: block;
}
</style>

<div class="st-loxone-specs">
<h3>Elektrische Spezifikationen</h3>
<table class="st-specs-table">
<tr>
<td>Versorgungsspannung</td>
<td>18 … 28 VDC</td>
</tr>
<tr>
<td>Leistungsaufnahme</td>
<td>typ. 0,7 W (alle Relais aus),max. 3,8 W (alle Relais ein)</td>
</tr>
<tr>
<td>Verlustleistung bei max. Last</td>
<td>11 W</td>
</tr>
<tr>
<td>Max. Einschaltstrom</td>
<td>24 A</td>
</tr>
<tr>
<td>Ausgänge</td>
<td>14 digitale Ausgänge (Relais), potentialfrei250VAC 16A bei cos =1 (IEC) GesamtlastExtension max. 48A (IEC)250VAC 15A bei cos =1 (UL) GesamtlastExtension max. 45A (UL)max. 30VDC 16A</td>
</tr>
</table>

<h3>Schnittstellen</h3>
<table class="st-specs-table">
<tr>
<td>Loxone Link</td>
<td>Verbindung mit Miniserver</td>
</tr>
</table>

<h3>Umgebungsbedingungen</h3>
<table class="st-specs-table">
<tr>
<td>Temperatur</td>
<td>-40 … 40 °C / -40 … 104 °F</td>
</tr>
<tr>
<td>Luftfeuchtigkeit</td>
<td>max. 95 % r. F. (nicht kondensierend)</td>
</tr>
<tr>
<td>Schutzart</td>
<td>IP20</td>
</tr>
</table>

<h3>Anschlussklemmen</h3>
<table class="st-specs-table">
<tr>
<td>Klemmentyp</td>
<td>24 VDC &amp; Loxone LinkAusgängeDG220B-</td>
</tr>
<tr>
<td>Leiterquerschnitt</td>
<td>0,25 … 0,8 mm² / AWG 23 … 180,05 … 2,5 mm² / AWG 30 … 12Last &gt; 12 A: min. 2,5 mm² / AWG 12</td>
</tr>
<tr>
<td>Abisolierlänge</td>
<td>5 mm / 0,2"6 … 7,5 mm / 0,24 … 0,30”</td>
</tr>
<tr>
<td>Anzugsdrehmoment</td>
<td>-0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft</td>
</tr>
<tr>
<td>Temperaturbeständigkeit</td>
<td>-40 … 105 °C / -40 … 221 °Fmin. 80 °C / 176 °F für IEC,&nbsp;min. 75 °C / 167 °F für UL</td>
</tr>
</table>

<h3>Anschlussplan</h3>
<table class="st-specs-table">
<tr>
<td>Anschlussplan</td>
<td><img src="https://pim.loxone.com//01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/Extension/100038%20-%20Relay.png" alt="Drawing or Certification" class="st-spec-image" style="max-width: 100%; height: auto;"></td>
</tr>
</table>

<h3>Produkteigenschaften</h3>
<table class="st-specs-table">
<tr>
<td>Montageart</td>
<td>Hutschiene nach EN50022, 35 mm</td>
</tr>
<tr>
<td>Farbe</td>
<td>Schwarz: RAL 9005</td>
</tr>
<tr>
<td>Glanzgrad</td>
<td>Matt</td>
</tr>
</table>

<h3>Gewicht &amp; Abmessungen</h3>
<table class="st-specs-table">
<tr>
<td>Nettogewicht</td>
<td>445 g</td>
</tr>
<tr>
<td>Bruttogewicht</td>
<td>501 g</td>
</tr>
<tr>
<td>Produktmaße</td>
<td>158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H)</td>
</tr>
<tr>
<td>Produktmaßzeichnung</td>
<td><img src="https://pim.loxone.com//01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/Division%20units/9DU%20-%20100029%2C100043%20-%20Dimmer%20Extension.png" alt="Drawing or Certification" class="st-spec-image" style="max-width: 100%; height: auto;"></td>
</tr>
<tr>
<td>Packmaß</td>
<td>180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H)</td>
</tr>
</table>

<h3>Zertifizierungen &amp; Standards</h3>
<table class="st-specs-table">
<tr>
<td>Einsatzgebiet</td>
<td>Typ 1 (UL 60730-1, CSA E 60730-1)</td>
</tr>
<tr>
<td>Bemessungsspannung der digitalen Ausgänge</td>
<td>2,5 kV (UL 60730-1, max. Höhe 2000 m)</td>
</tr>
<tr>
<td>Verschmutzungsgrad</td>
<td>2</td>
</tr>
<tr>
<td>Software Klasse</td>
<td>A</td>
</tr>
<tr>
<td>Normen</td>
<td>UL 60730-1IEC 60730-1</td>
</tr>
</table>
</div>
