Maximale Vielfalt
Alle Anschlüsse an Bord
8 potentialfreie Relais, 12 digitale Eingänge, 4 PWM-Kanäle und eine 1-Wire-Schnittstelle für bis zu 20 Sensoren – für nahezu jede Anwendung.

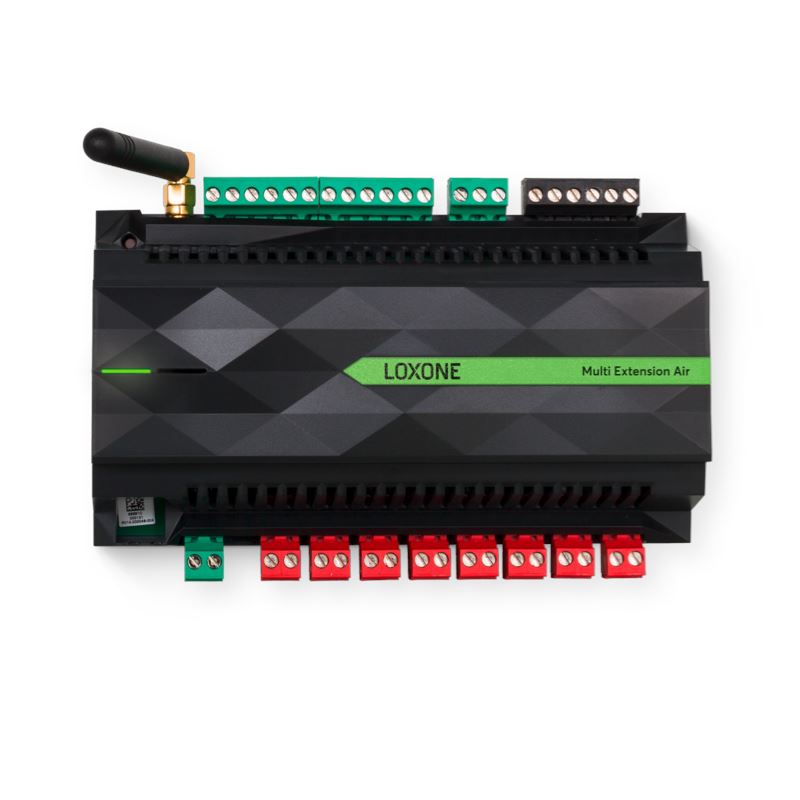

Loxone Multi Extension Air
Regulärer Preis
618,81 €
Angebotspreis
618,81 €
Regulärer Preis
Stückpreis
pro
Steuern inklusive.
Versand wird an der Kasse berechnet.
- Kabellos per Air
- 8 Relais, 12 DI
- Garten & Pool
ErhältlichLieferzeit 2 bis 4 Werktage
Die Abholverfügbarkeit konnte nicht geladen werden
Zahlungsmethoden
Derzeit nicht vorrätig
Wir benachrichtigen Sie gern per E-Mail, sobald der Artikel wieder lieferbar ist.
Wir nutzen Ihre E-Mail-Adresse nur für diese Benachrichtigung. Mehr dazu in unserer Datenschutzerklärung.
Technische Daten
Technische Daten
Elektrische Spezifikationen
| Versorgungsspannung | 18 … 28 VDC |
|---|---|
| Leistungsaufnahme | typ. 0,34 W, max. 1,74 W |
| Verlustleistung bei max. Last | 8,7 W |
| Max. Einschaltstrom | 24 A |
Eingänge
| Digital (12) | Logik 0: 0 … 2,2 VDC Undefiniert: 2,2 … 3,8 VDC Logik 1: 3,8 … 28 VDC als Frequenzzähler verwendbarMax. Frequenz: 200 Hz Min. Impulsbreite: 2,5 ms Genauigkeit: ± 1 Hz |
|---|
Ausgänge
| Digital (8) | bistabil, potentialfrei max. 250 VAC 16 A bei cos φ = 1 (IEC) max. 250 VAC 15 A bei cos φ = 1 (UL) max. 30 VDC 5 A Gesamtlast max. 48 A |
|---|---|
| PWM (4) | 2,1 A pro Kanal, 12 … 28 VDC PWM FrequenzBeleuchtung: 123 Hz Kontrollsignal: 26 … 1627 Hz |
Schnittstellen
| Loxone Air | max. 128 Geräte 868 MHz (SRD Band Europa), 4 Kanäle, max. 15,1 mW e.r.p. 915 MHz (ISM Band Region 2), 10 Kanäle, max. 13,2 mW SMA-Buchse mit 1,8 dBi Stabantenne |
|---|---|
| 1-Wire | max. 20 Sensoren, max. 50 mA oder 1 iButton Schlüsselleser max. 100 … 300 m Kabellänge (abhängig von der Verdrahtungstopologie) |
Umgebungsbedingungen
| Temperatur | -20 … 55 °C / -4 … 131 °F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
Anschlussklemmen
| Leiterquerschnitt | 0,05 … 2,5 mm² / AWG 30 … 12 Last > 12 Amin. 2,5 mm² / min. AWG 12 |
|---|---|
| Abisolierlänge | 6 … 7,5 mm / 0,24 … 0,30" |
| Anzugsdrehmoment | 0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft |
| Temperaturbeständigkeit | min. 80 °C / 176 °F für IEC min. 75 °C / 167 °F für UL |
Anschlussplan
| Anschlussplan |  |
|---|
Produkteigenschaften
| Montageart | Hutschiene nach EN 50022, 35 mm |
|---|---|
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 338 g |
|---|---|
| Bruttogewicht | 412 g |
| Produktmaße | 158 x 88 x 59 mm / 6,22 x 3,46 x 2,32" (L x B x H) |
| Produktmaßzeichnung |  |
| Packmaß | 180 x 110 x 65 mm / 7,08 x 4,33 x 2,56" (L x B x H) |
Zertifizierungen & Standards
| Einsatzgebiet | Typ 1 (EN 60730-1) |
|---|---|
| Bemessungsspannung der digitalen Ausgänge | 2,5 kV (UL 60730-1, max. Höhe 2000 m) |
| Verschmutzungsgrad | 2 |
| Normen | UL 60730-1 IEC 60730-1 |
Lieferumfang
Lieferumfang
Downloads
Downloads
Herstellerinformationen
Herstellerinformationen
Frei platzierbar
Ideal zum Nachrüsten

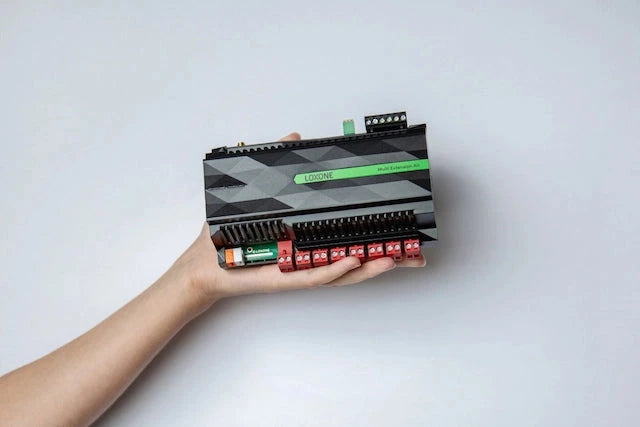

Per Funk unabhängig vom Miniserver platziert, bringt die Multi Extension Air alle Ein- und Ausgänge genau dorthin, wo Verkabelung schwierig ist.
Funkangebundene Extension für die Nachrüstung
Die Multi Extension Air wird über Loxone Air an den Miniserver angebunden und braucht daher keine Busleitung zur Zentrale. Damit lässt sie sich dort einsetzen, wo eine Verkabelung aufwendig oder nicht möglich ist, etwa im Stockwerks- oder Gartenverteiler. Sie sitzt auf der Hutschiene nach EN 50022 und wird mit 18 bis 28 VDC versorgt.
Ein- und Ausgänge sowie Schnittstellen
- 8 digitale Ausgänge mit bistabilen Relais, potentialfrei, max. 250 VAC 16 A nach IEC
- Gesamtlast der Extension max. 48 A
- 4 PWM-Ausgänge mit 2,1 A je Kanal bei 12 bis 28 VDC
- 12 digitale Eingänge, Logik 1 ab 3,8 VDC, als Frequenzzähler bis 200 Hz
- 1-Wire für bis zu 20 Sensoren oder einen iButton-Schlüsselleser
- Loxone Air für bis zu 128 Geräte über SMA-Buchse mit 1,8 dBi Stabantenne
- Umgebungstemperatur -20 bis 55 °C, Schutzart IP20
Einsatz im Projekt
Im Gartenverteiler untergebracht übernimmt sie Beleuchtung, Rasen- und Blumenbewässerung sowie die Überwachung. Am Pool steuert sie Wassernachfüllung, Filterdauer und Beleuchtung. In der Sauna schaltet sie den Ofen und regelt Licht und Temperatur, bedient über einen Taster vor Ort.
Ausschreibungstext
Funkangebundenes Erweiterungsmodul für die Gebäudeautomation, Loxone Multi Extension Air, Artikelnummer 100116. Montage auf Hutschiene nach EN 50022, Abmessungen 158 x 88 x 59 mm, Schutzart IP20. Versorgungsspannung 18 bis 28 VDC. 8 bistabile Relaisausgänge, 4 PWM-Ausgänge, 12 digitale Eingänge und eine 1-Wire-Schnittstelle. Anbindung an den Miniserver über Loxone Air.
