100 % lokal
Cloudfrei & sicher
Der Miniserver verarbeitet sämtliche Daten direkt auf dem Gerät – ohne Cloud, ohne externe Server. Ihre Informationen bleiben jederzeit unter Ihrer Kontrolle, ideal für datenschutzkritische Projekte.

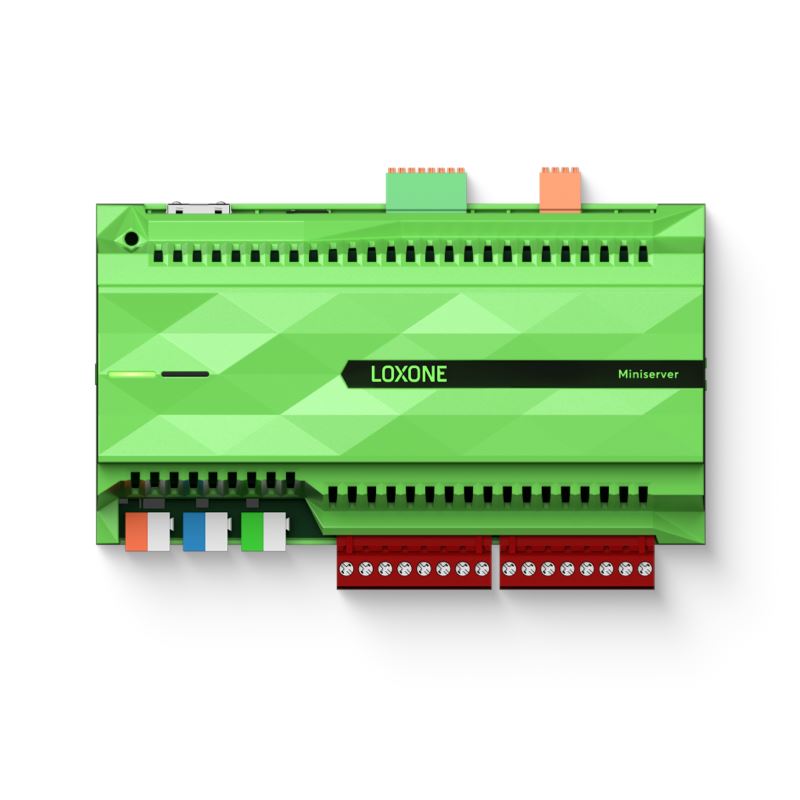

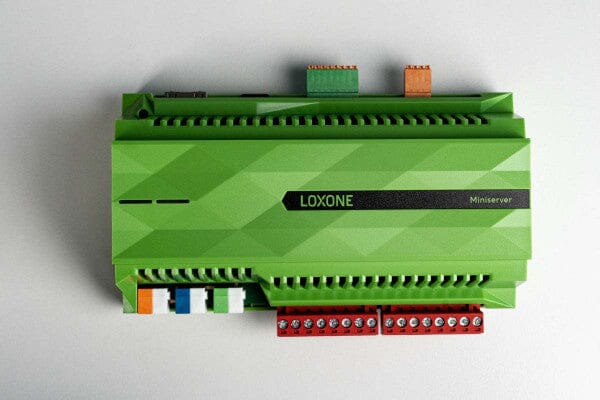

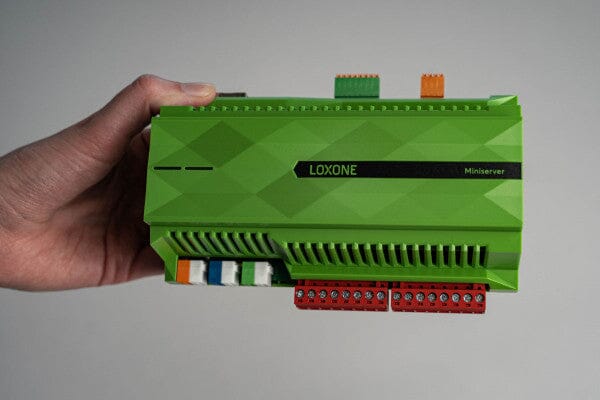

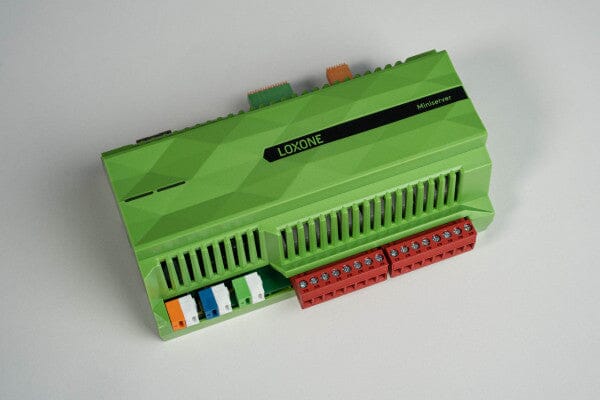

Loxone Miniserver
Regulärer Preis
780,18 €
Angebotspreis
780,18 €
Regulärer Preis
Stückpreis
pro
Steuern inklusive.
Versand wird an der Kasse berechnet.
- Cloudfrei
- Remote Connect
- Link & Tree
ErhältlichLieferzeit 2 bis 4 Werktage
Die Abholverfügbarkeit konnte nicht geladen werden
Zahlungsmethoden
Derzeit nicht vorrätig
Wir benachrichtigen Sie gern per E-Mail, sobald der Artikel wieder lieferbar ist.
Wir nutzen Ihre E-Mail-Adresse nur für diese Benachrichtigung. Mehr dazu in unserer Datenschutzerklärung.
Technische Daten
Technische Daten
Elektrische Spezifikationen
| Versorgungsspannung | 19,2 … 30 VDC |
|---|---|
| Leistungsaufnahme | typ. 1,85 W, max. 3 W |
| Verlustleistung bei max. Last | 6,7 W |
| Max. Einschaltstrom | 15 A |
| Digitale Eingänge | 8 digitale Eingänge logisch 0: 0 … 4,5 VDC undefiniert: 4,5 … 6 VDC logisch 1: 6 … 24 VDC (Ri = 45 kOhm) als Frequenzzähler verwendbar: Frequenz: 1 … 250 Hz min. Pulsbreite 2 ms Genauigkeit: +/- 1 Hz |
| Analoge Eingänge | 4 analoge Eingänge 0 … 10 VDC, Auflösung 12 Bit bei Verwendung als digitale Eingänge: logisch 0: 0 … 0,8 VDC undefiniert: 0,9 … 1,5 VDC logisch 1: 1,6 … 24 VDC (Ri = 11 kOhm) |
| Ausgänge | 8 digitale Ausgänge (Relais), potentialfrei 250 VAC 10 A* bei cosφ = 1 oder 30 VDC 10 A* |
| Gangreserve der internen Uhr | 64 Stunden |
Umgebungsbedingungen
| Temperatur | 0 … 50 °C / 32 … 122 °F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
Schnittstellen
| Loxone Link | Verbindung mit bis zu 30 Extensions |
|---|---|
| Loxone Tree | Anschluss: bis zu 50 Tree-Geräte Kabellänge: max. 500 m |
| Ethernet | 100 Mbps, IPv4/IPv6, HTTPS, SSL/TLS TCP/IP, Modbus TCP, UDP |
Anschlussklemmen
| Leiterquerschnitt | Spannungsversorgung, Loxone Link, Loxone Tree0,25 … 0,8 mm² / AWG23 … 18 Digitale & analoge Eingänge0,14 … 0,5 mm² / AWG26 … 20 Digitale Ausgänge0,05 … 2,5 mm² / AWG30 … 12 |
|---|---|
| Abisolierlänge | Spannungsversorgung, Loxone Link, Loxone Tree5 mm / 0,2" Digitale & analoge Eingänge7 mm / 0,28" Digitale Ausgänge6 … 7,5 mm / 0,24 … 0,30" |
| Anzugsdrehmoment | Digitale Ausgänge0,5 … 0,6 N·m / 0,37 … 0,44 lbf·ft |
| Temperaturbeständigkeit | Spannungsversorgung, Loxone Link, Loxone Tree-40 … 105 °C / -40 … 221 °F Digitale & analoge Eingänge-40 … 70 °C / -40 … 158 °F Digitale Ausgängemin. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL |
Anschlussplan
| Anschlussplan |  |
|---|
Produkteigenschaften
| Montageart | Hutschiene nach EN 50022, 35 mm |
|---|---|
| Farbe | Grün: RAL 6018 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 327 g |
|---|---|
| Bruttogewicht | 372 g |
| Produktmaße | 157 x 88 x 57 mm / 6,18 x 3,46 x 2,24" (L x B x H) 9 Teilungseinheiten |

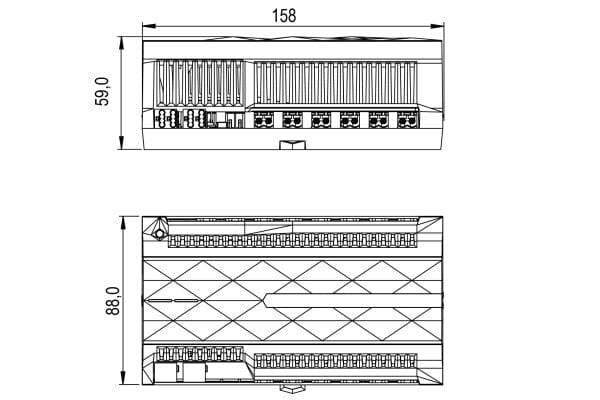

| Produktmaßzeichnung |  |
| Packmaß | 180 x 110 x 65 mm / 7,08 x 4,33 x 2,56" (L x B x H) |
Zertifizierungen & Standards
| Schutzklasse | IP20 |
|---|---|
| Einsatzgebiet | Typ 1 (UL 60730-1, CSA E 60730-1) |
| Bemessungsspannung der digitalen Ausgänge | 2,5 kV (UL 60730-1, max. Höhe 2000 m) |
| Verschmutzungsgrad | 2 |
| Software Klasse | A |

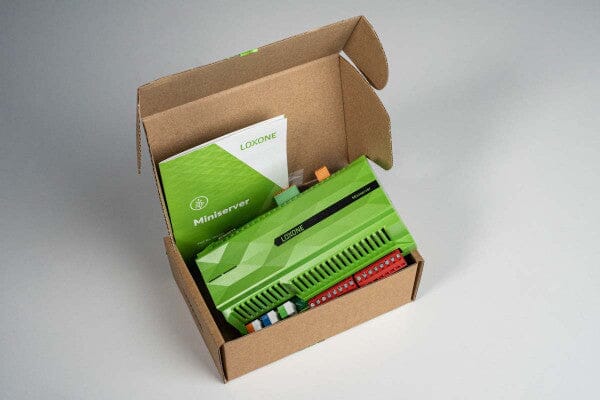

Lieferumfang
Lieferumfang
Downloads
Downloads
Herstellerinformationen
Herstellerinformationen
Flexible Schnittstellen
Bereit für jedes Projekt
Mit 8 digitalen und 4 analogen Eingängen, 8 Relaisausgängen sowie Loxone Link und Tree binden Sie Sensoren, Verbraucher und Erweiterungen nahtlos ein – vom Einfamilienhaus bis zum Gewerbeobjekt.
Zentrale für Haus- und Gebäudeautomation

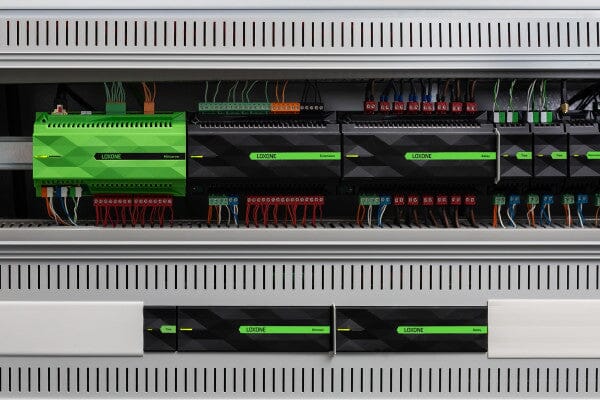

Der Miniserver steuert Eigenheime, Gewerbeobjekte und Spezialanwendungen. Er wird auf der Hutschiene nach EN 50022 montiert und belegt 9 Teilungseinheiten im Verteiler. Die Versorgung liegt bei 19,2 bis 30 VDC, die Leistungsaufnahme bei typisch 1,85 W.

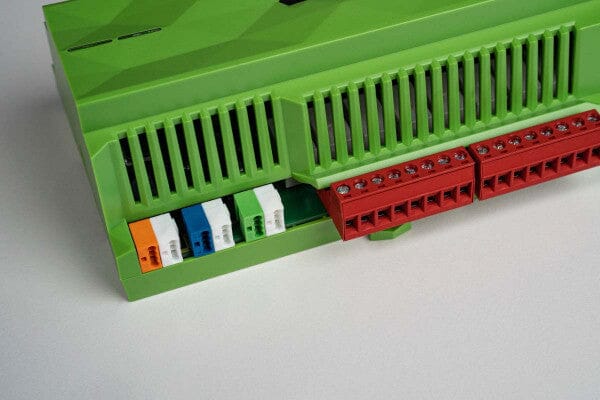

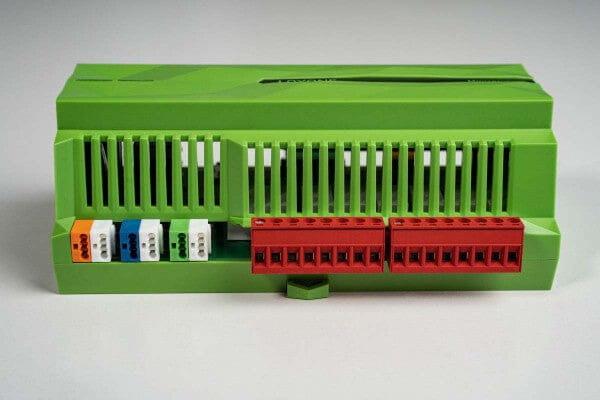

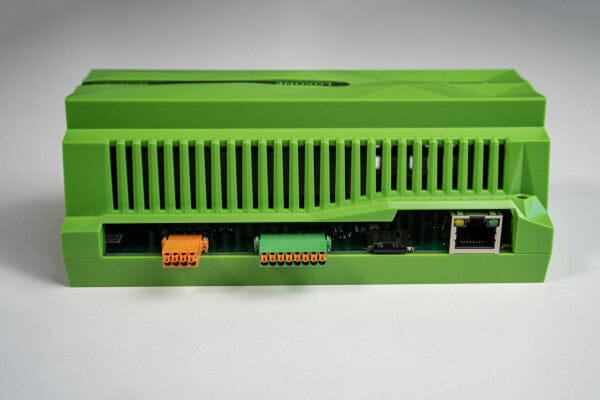

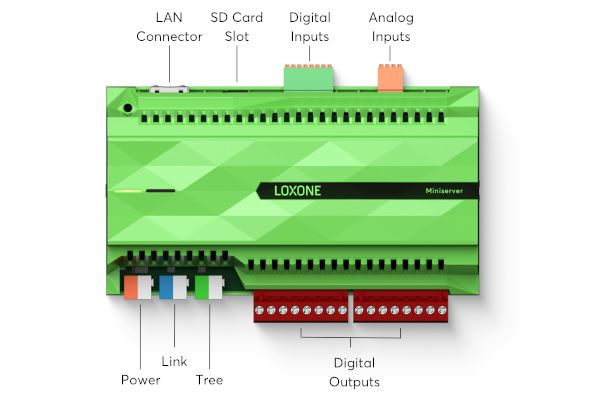

Anschlüsse für Sensoren, Verbraucher und Erweiterungen
Ein- und Ausgänge sitzen direkt am Gerät, weitere Geräte kommen über Link und Tree dazu.
- 8 digitale Eingänge, wahlweise als Frequenzzähler von 1 bis 250 Hz
- 4 analoge Eingänge 0 bis 10 VDC mit 12 Bit Auflösung
- 8 potentialfreie Relaisausgänge, 250 VAC 10 A oder 30 VDC 10 A
- Loxone Link für bis zu 30 Extensions
- Loxone Tree für bis zu 50 Tree-Geräte bei einer Kabellänge bis 500 m
- Ethernet mit 100 Mbps, IPv4/IPv6, HTTPS, TCP/IP, Modbus TCP und UDP
- Gangreserve der internen Uhr von 64 Stunden
Lokale Datenverarbeitung und Fernzugriff
Alle Gerätedaten werden lokal im Miniserver verarbeitet und gespeichert, ein Abgleich mit einer Cloud findet nicht statt. Über die dokumentierte Loxone API rufen Sie die erzeugten Daten in maschinenlesbarer Form ab. Für den Zugriff von außerhalb dient der Remote Connect Service mit Ende-zu-Ende-Verschlüsselung. Die Programmiersoftware Loxone Config und die Loxone App sind kostenlos.
Ausschreibungstext
Zentrale Steuereinheit für die Haus- und Gebäudeautomation, Loxone Miniserver, Artikelnummer 100335. Montage auf Hutschiene nach EN 50022, 9 Teilungseinheiten, Abmessungen 157 x 88 x 57 mm, Schutzart IP20. Versorgungsspannung 19,2 bis 30 VDC. 8 digitale Eingänge, 4 analoge Eingänge 0 bis 10 VDC und 8 potentialfreie Relaisausgänge. Schnittstellen: Loxone Link, Loxone Tree und Ethernet.
