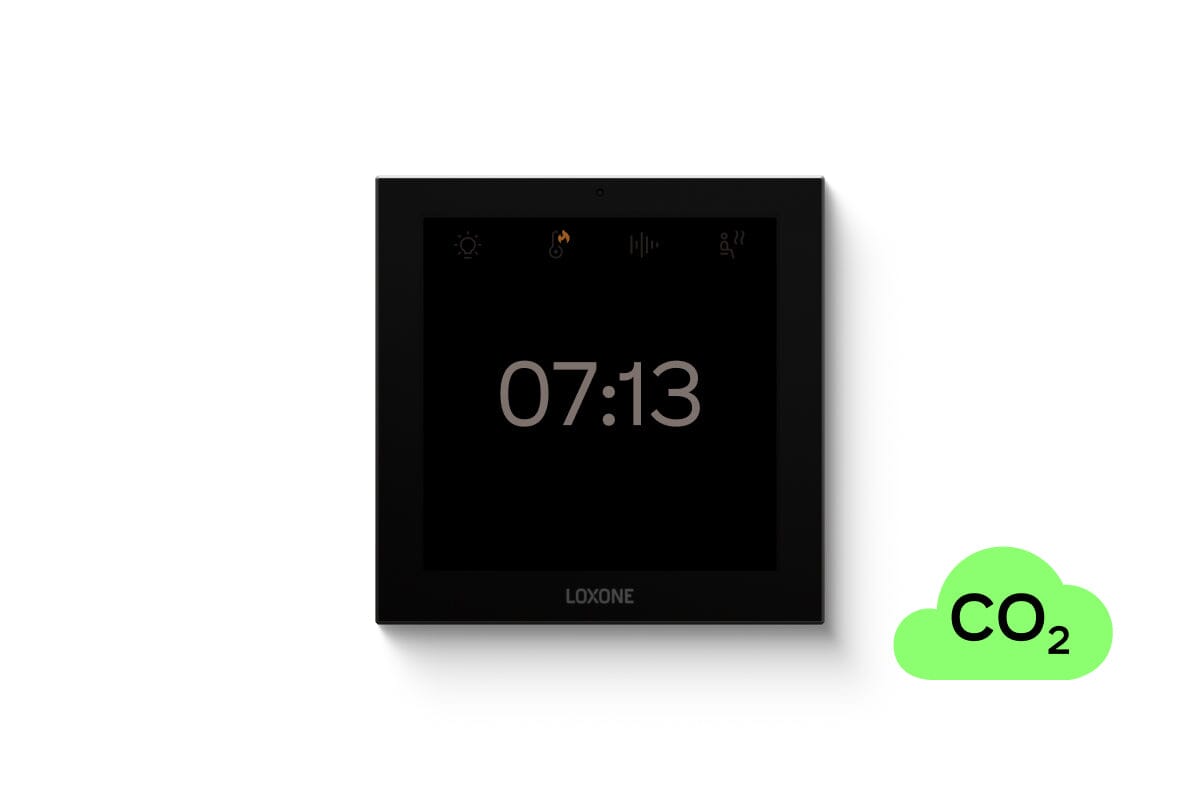

Taster mit Display und CO2-Messung, per Funk angebunden

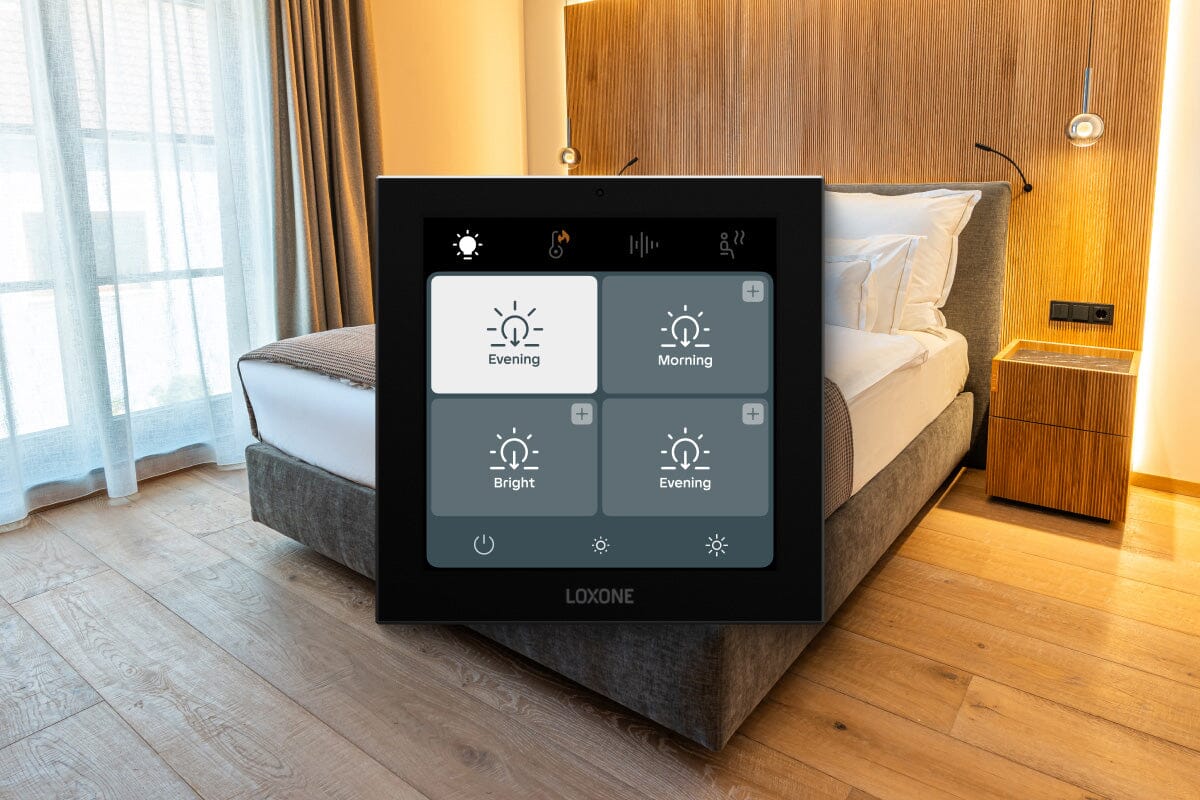

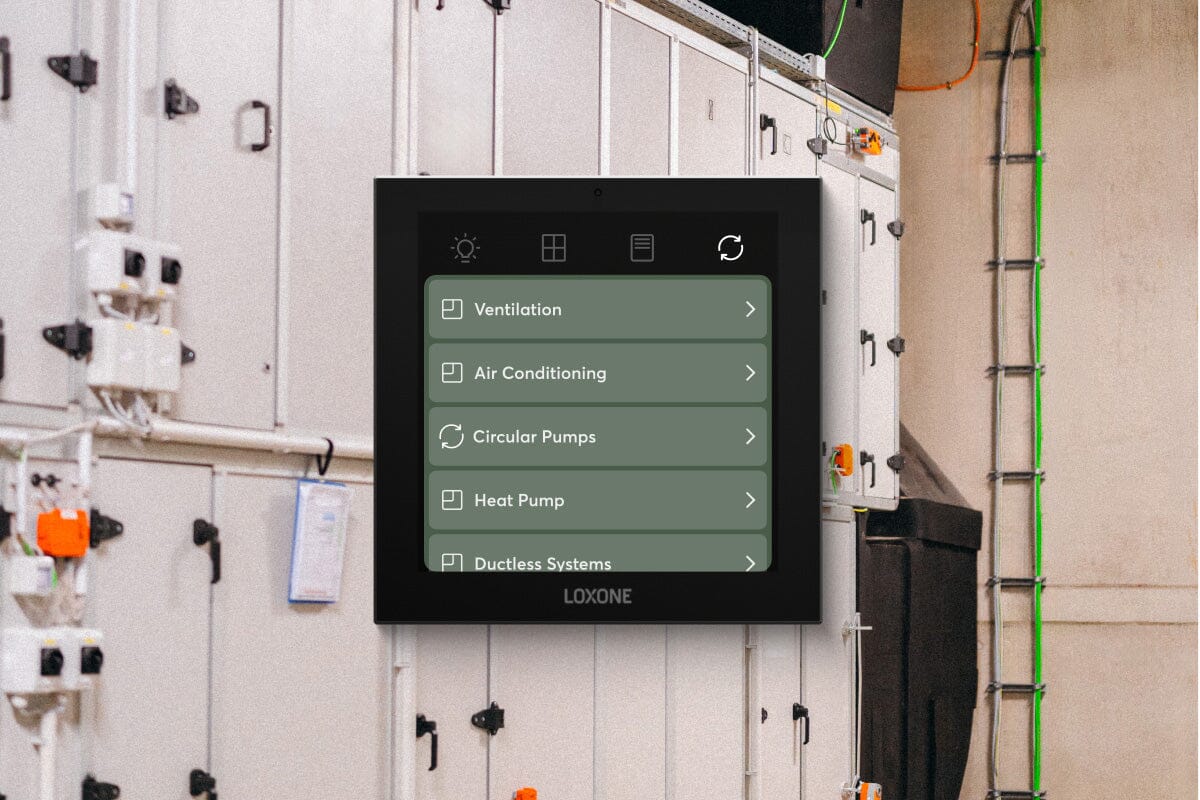

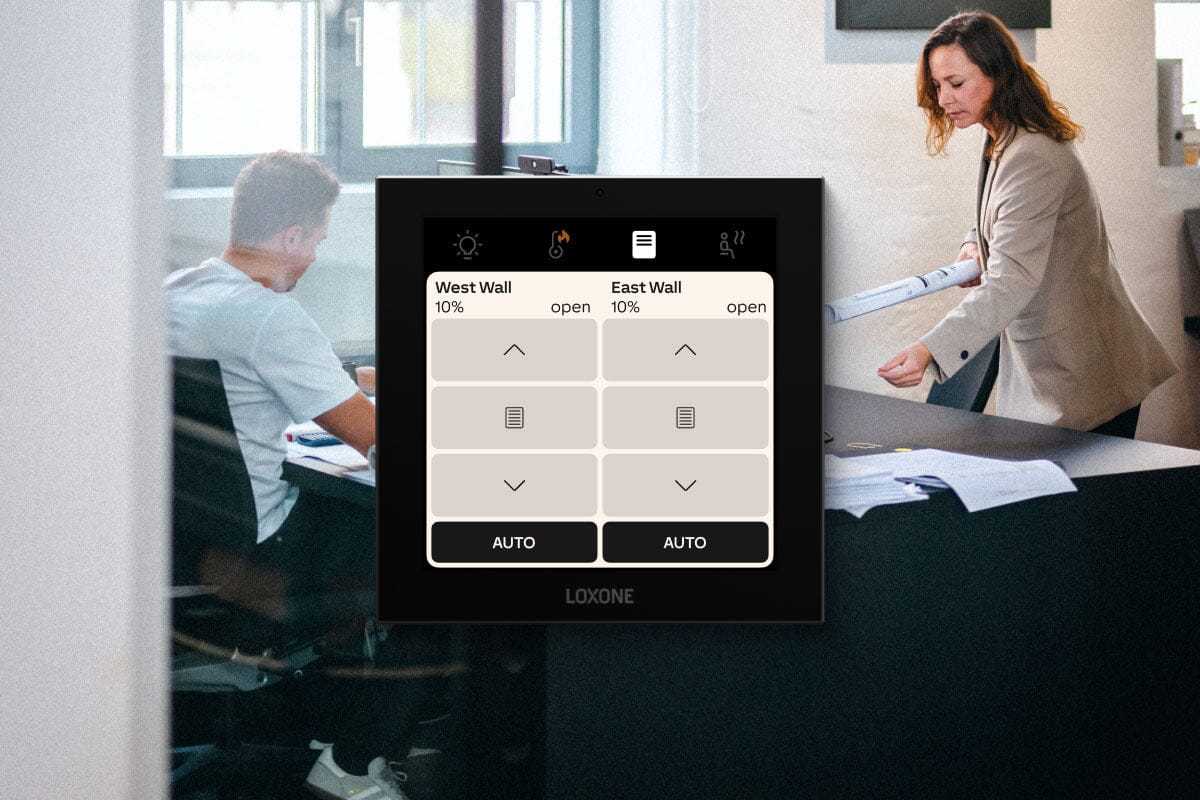

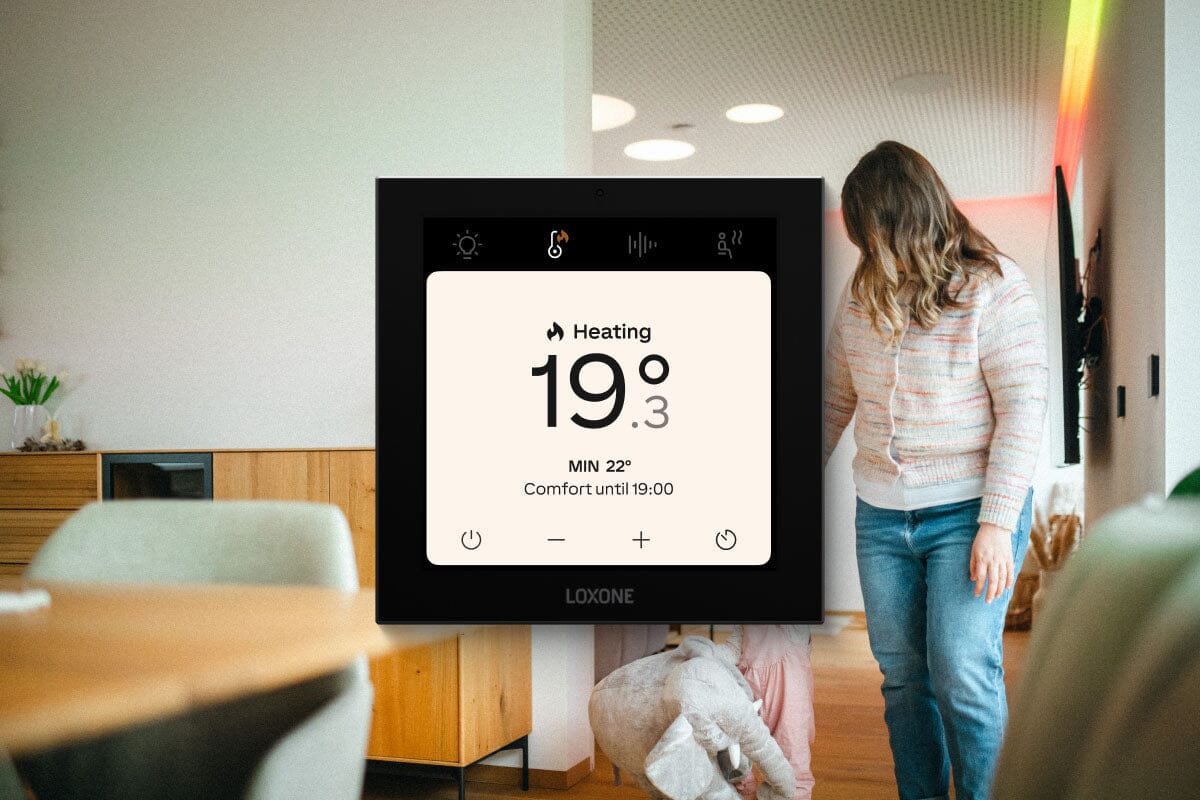

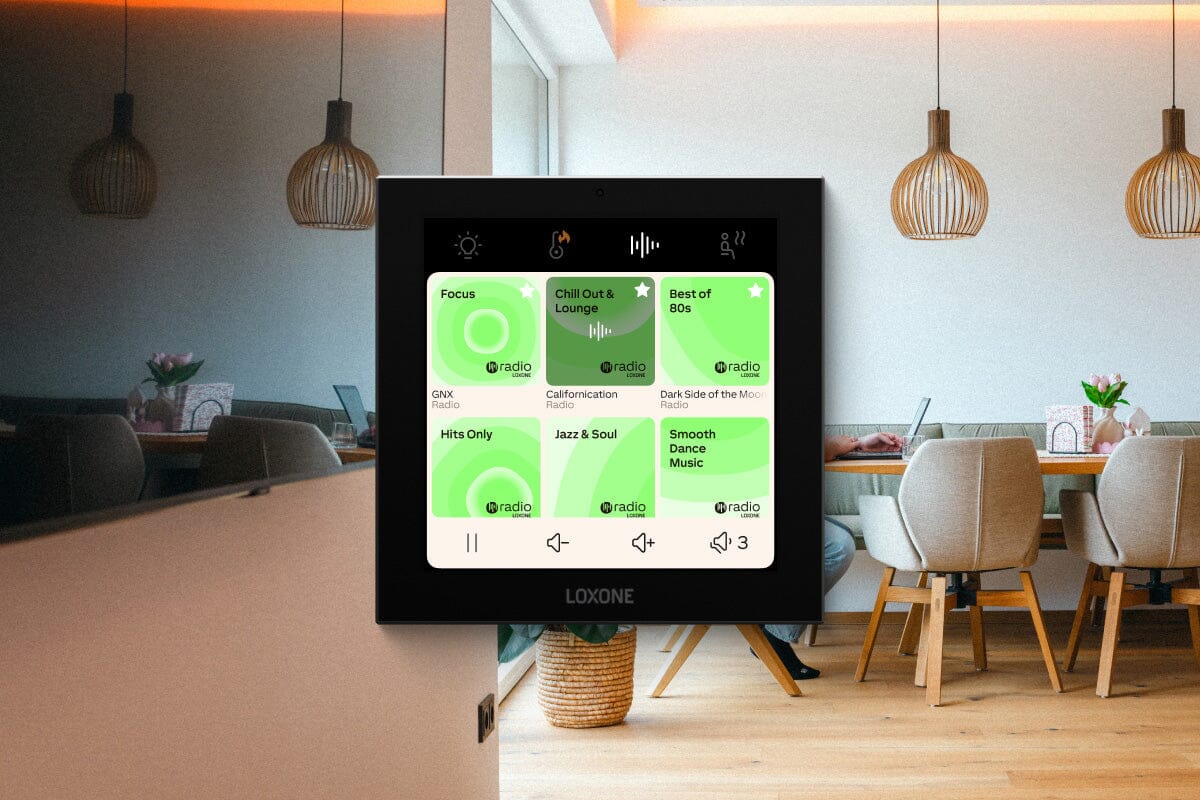

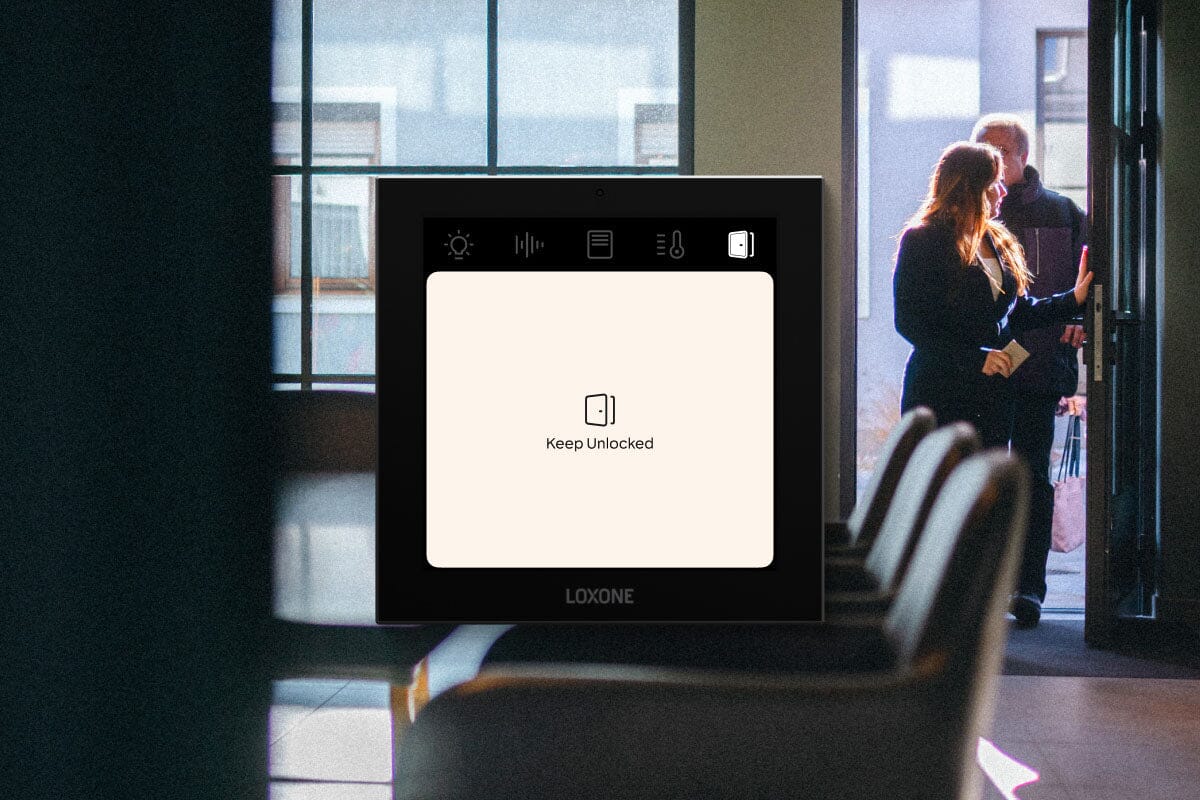

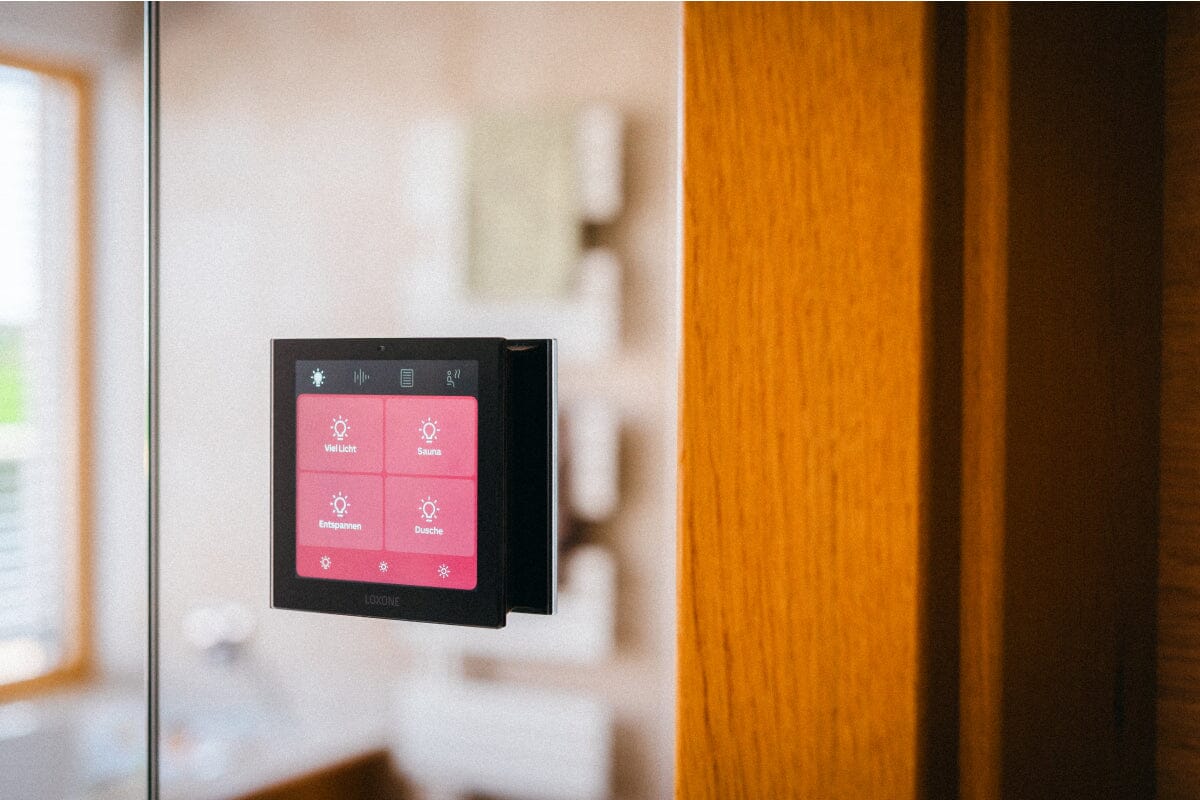

Das Touch Pure Display CO2 Air steuert Licht, Beschattung, Audio und die übrigen Funktionen eines Raumes über eine kapazitive Touchfläche. Zusätzlich zu Temperatur und Luftfeuchtigkeit misst es CO2 von 400 bis 5.000 ppm, sodass die Lüftung nach der tatsächlichen Belegung gefahren werden kann. Zum Miniserver funkt es über Loxone Air, eine Busleitung zur Einbaustelle entfällt.
Technische Eckdaten
- Versorgung 18 bis 27 VDC, Eco-Modus 0,7 W, maximal 3 W
- Loxone Air auf 868 MHz oder 915 MHz mit interner Antenne
- WLAN 2,4 und 5 GHz zur Verbindung ins lokale Netzwerk
- CO2-Messung 400 bis 5.000 ppm, Genauigkeit ± (100 ppm + 10 % des Messwerts)
- Temperaturmessung 10 bis 30 °C mit ± 0,5 °C
- Luftfeuchtemessung 20 bis 80 % r. F. mit ± 2,5 %
Montage
Empfohlene Montagehöhe 145 cm bis Oberkante. Das Gerät misst 90 x 90 x 16 mm und wiegt 149 g, der Montagerahmen liegt bei. Zulässig sind -10 bis 45 °C, Schutzart IP20.
Ausschreibungstext
Raumbediengerät mit Display, CO2-Messung und Funkanbindung für die Gebäudeautomation, Loxone Touch Pure Display CO2 Air, Artikelnummer 100890. Versorgung 18 bis 27 VDC, Leistungsaufnahme 0,7 W im Eco-Modus, maximal 3 W. Kapazitive Touchfläche mit dimmbarer Hintergrundbeleuchtung und Umgebungslichtsensor. Messung von Temperatur, Luftfeuchtigkeit und CO2 von 400 bis 5.000 ppm. Abmessungen 90 x 90 x 16 mm, Schutzart IP20. Anbindung über Loxone Air, zusätzlich WLAN 2,4 und 5 GHz.
<style>
.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}.st-specs th{margin-bottom:2px}}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Versorgungsspannung</th><td><span class="st-v">18 … 27 VDC</span></td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td>
<span class="st-v">Eco-Modus: 0,7 W</span>
<span class="st-v">Maximal: 3 W</span>
</td></tr>
<tr><th scope="row">Stromversorgungsanforderungen</th><td>
<span class="st-v">ES1/PS2 gemäß IEC/EN/UL 62368-1</span>
<span class="st-v">oder SELV/LPS gemäß IEC/EN/UL 60950-1</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">Loxone Air</th><td>
<span class="st-v">868 MHz (SRD Band Europa), 4 Kanäle, max. 15,1 mW e.r.p.</span>
<span class="st-v">915 MHz (ISM Band Region 2), 10 Kanäle, max. 13,2 mW</span>
<span class="st-v">interne Antenne</span>
</td></tr>
<tr><th scope="row">WLAN</th><td>
<span class="st-v">Verbindung zum lokalen Netzwerk</span>
<span class="st-v">2,4 GHz: 802.11 b/g/n/ax, 2400 … 2483,5 MHz (max. 100 mW EIRP)</span>
<span class="st-v">5 GHz: 802.11 n/ac/ax, 5150 … 5350 MHz und 5470 … 5725 MHz (max. 200 mW EIRP)</span>
<span class="st-v">Im Bereich 5150 bis 5350 MHz ist der Betrieb in der EU, in CH, NO, IS, LI und im Vereinigten Königreich nur in Innenräumen zulässig.</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Bedienelemente</h3>
<table>
<tr><th scope="row">Tastbereich</th><td><span class="st-v">kapazitive Berührungserkennung</span></td></tr>
<tr><th scope="row">Hintergrundbeleuchtung</th><td><span class="st-v">Ja, dimmbar</span></td></tr>
<tr><th scope="row">Umgebungslichtsensor</th><td><span class="st-v">Ja</span></td></tr>
<tr><th scope="row">Empfohlene Montagehöhe</th><td><span class="st-v">145 cm / 57" Oberkante</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Messbereich</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">10 … 30 °C ± 0,5 °C / 50 … 86 °F ± 0,9 °F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">20 … 80 % r. F. ± 2,5 % (nicht kondensierend)</span></td></tr>
<tr><th scope="row">CO2</th><td><span class="st-v">400 … 5000 ppm ± (100 ppm + 10 % des Messwerts)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-10 … 45 °C / 14 … 113 °F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95 % r. F. (nicht kondensierend)</span></td></tr>
<tr><th scope="row">Schutzart</th><td><span class="st-v">IP20</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussklemmen</h3>
<table>
<tr><th scope="row">Klemmentyp</th><td><span class="st-v">DG220B</span></td></tr>
<tr><th scope="row">Leiterquerschnitt</th><td><span class="st-v">0,28 … 0,8 mm² / AWG 23 … 18</span></td></tr>
<tr><th scope="row">Abisolierlänge</th><td><span class="st-v">5 … 6 mm / 0,2 … 0,24"</span></td></tr>
<tr><th scope="row">Temperaturbeständigkeit</th><td><span class="st-v">-40 … 105 °C / -40 … 221 °F</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/Touch/Pure%20Display/Air.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Farbe</th><td><span class="st-v">Anthrazit: RAL 9005</span></td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Gewicht & Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">149 g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">192 g</span></td></tr>
<tr><th scope="row">Produktmaße</th><td><span class="st-v">90 x 90 x 16 mm / 3,55 x 3,55 x 0,63" (L x B x H)</span></td></tr>
<tr><th scope="row">Produktmaßzeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/Touch/Pure/Display.png" alt="Produktmaßzeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packmaß</th><td><span class="st-v">104 x 107 x 39 mm / 4,09 x 4,21 x 1,54" (L x B x H)</span></td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Touch Pure Display CO2 Air</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Montagerahmen</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackfolder</span></li>
</ul>
</div>
