Netzteil für die Unterputzdose

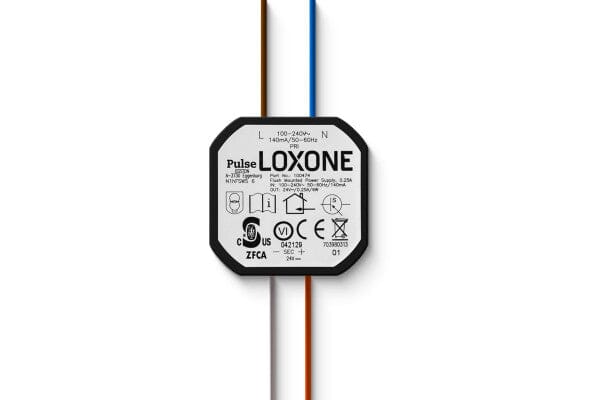

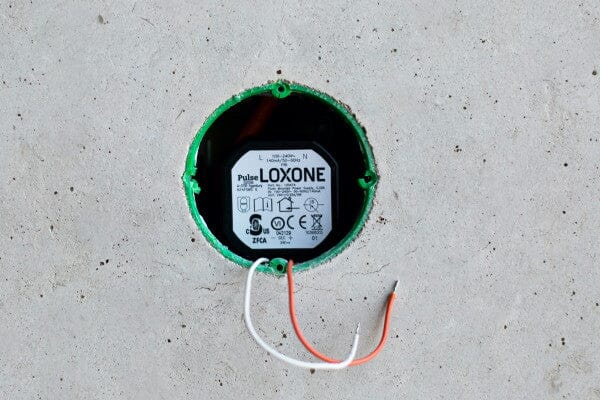

Das Unterputz Netzteil 0,25A versorgt Loxone Geräte mit 24 VDC und 6 W direkt an der Einbaustelle. Es misst 42,1 x 42,1 x 17,75 mm und passt damit hinter ein Bedienelement in die Dose, wenn keine 24-V-Leitung dorthin führt. Der Weitbereichseingang nimmt 90 bis 264 VAC auf, im Standby liegt die Aufnahme bei typisch 60 mW.
Vorgesehen für

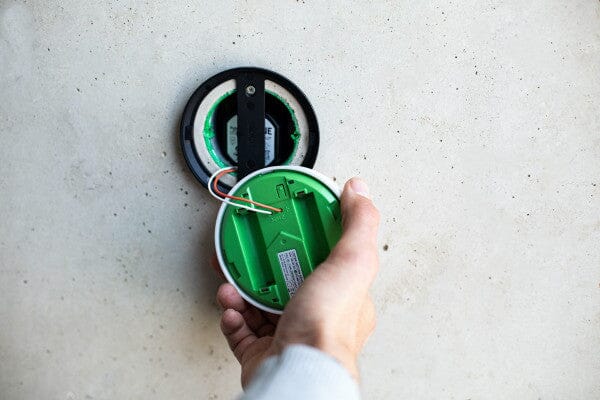

Loxone nennt NFC Code Touch Air, Touch Pure Air und den Raumklima Sensor Air. Grundsätzlich lässt sich jedes Gerät versorgen, dessen Bedarf innerhalb der 6 W bleibt.
Ausschreibungstext
Unterputz-Netzteil für die Gebäudeautomation, Loxone Unterputz Netzteil 0,25A, Artikelnummer 100474. Weitbereichseingang 90 bis 264 VAC, Ausgang 24 VDC mit 0,25 A beziehungsweise 6 W. Standby-Aufnahme typisch 60 mW. Abmessungen 42,1 x 42,1 x 17,75 mm für die Montage in der Gerätedose.
<style>
.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-hinweis{display:block;padding:11px 14px;margin:0 0 16px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}.st-specs th{margin-bottom:2px}}
</style>
<div class="st-specs">
<p class="st-hinweis">Loxone führt für diesen Artikel keine Spezifikationstabelle. Die folgenden Werte stammen aus der Produktbeschreibung des Herstellers, weitere Angaben stehen im verlinkten Datenblatt.</p>
<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Eingangsspannung</th><td><span class="st-v">90 … 264 VAC (Weitbereichseingang)</span></td></tr>
<tr><th scope="row">Ausgangsspannung</th><td><span class="st-v">24 VDC / 6 W</span></td></tr>
<tr><th scope="row">Standby-Aufnahme</th><td><span class="st-v">typ. 60 mW</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Gewicht & Abmessungen</h3>
<table>
<tr><th scope="row">Produktmaße</th><td><span class="st-v">42,1 x 42,1 x 17,75 mm (L x B x H)</span></td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
list-style: none;
padding: 0;
margin: 0;
}
.st-lieferumfang li {
padding: 10px 0;
border-bottom: 1px solid #e5e5e5;
display: flex;
align-items: center;
}
.st-lieferumfang li:last-child {
border-bottom: none;
}
.st-lieferumfang .st-menge {
font-weight: 700;
color: #00baf2;
min-width: 50px;
margin-right: 15px;
}
.st-lieferumfang .st-artikel {
color: #333333;
}
</style>
<ul class="st-lieferumfang">
<li><span class="st-menge">1x</span><span class="st-artikel">Unterputz Netzteil 0,25A</span></li>
</ul>
<style>
.st-download-links{--st-accent:#00BAF2;--st-ink:#32292F;--st-line:rgba(50,41,47,.18);display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);margin:0}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{display:inline-flex;align-items:center;gap:10px;max-width:100%;padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;color:var(--st-ink);text-decoration:none;font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;transition:border-color .15s ease,color .15s ease,background-color .15s ease}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){.st-download-links .st-dl-grid{display:block}.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}.st-download-links .st-dl-name{flex:1 1 auto}}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Basics%20%26%20Accessories/100474%20-%20Unterputz%20Netzteil%200%2C25A/Specifications/Declaration%20of%20Conformity.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformitätserklärung</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Basics%20%26%20Accessories/100474%20-%20Unterputz%20Netzteil%200%2C25A/Specifications/CB%20Test%20Certificate.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">CB-Zertifikat</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Basics%20%26%20Accessories/100474%20-%20Unterputz%20Netzteil%200%2C25A/Specifications/Product%20Datasheet.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Datenblatt</span><span class="st-dl-fmt">PDF</span></a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>Loxone Electronics GmbH</li>
<li><strong>Adresse:</strong> Smart Home 1, 4154 Kollerschlag Österreich</li>
<li><strong>E-Mail: </strong><a href="mailto:office@loxone.com">office@loxone.com</a></li>
</ul>
