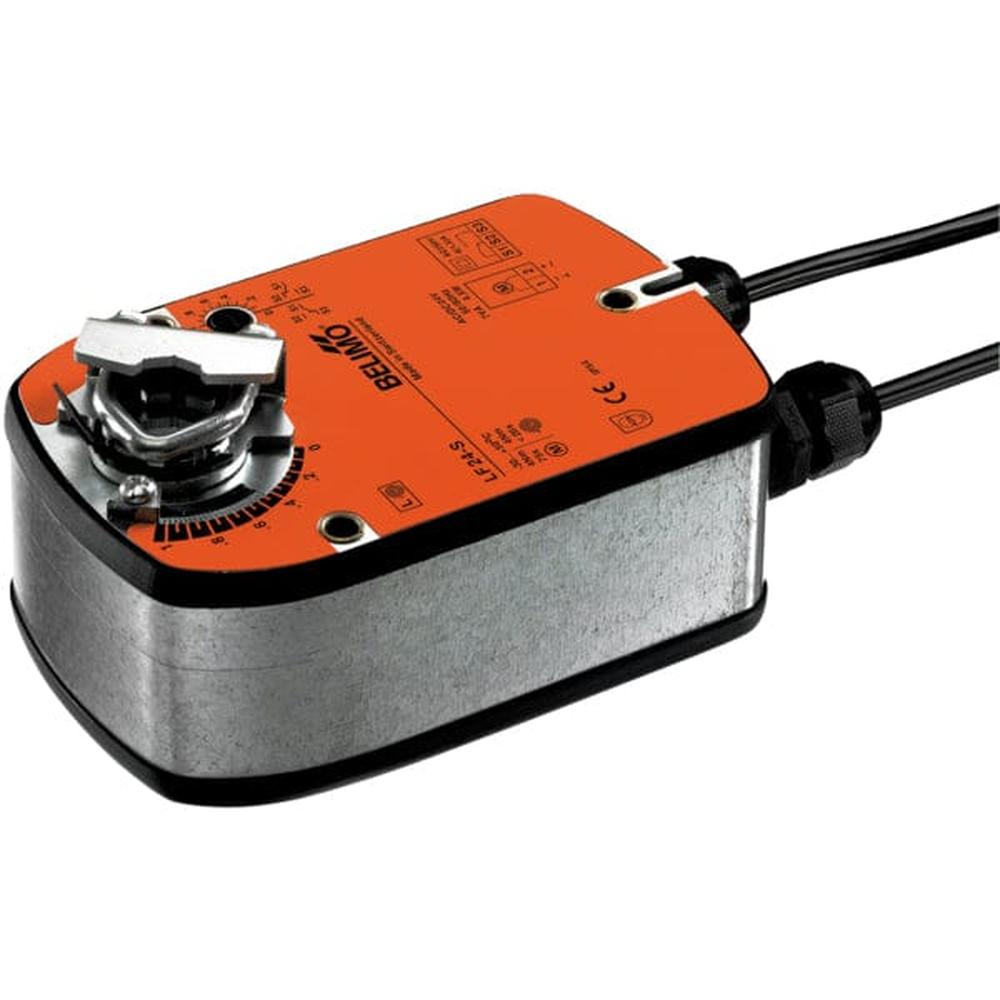

Belimo LF24-S

Erhältlich
Artikelnummer: LF24-S
Normaler Preis €189,80 €345,10 | Spare €155,30 (45%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay

Erwartete Lieferung zwischen und .

0

Belimo LF24-S

Belimo LF24-S

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

Belimo LF24-S

Leistungsstarker 24 V Drehantrieb mit Notstellfunktion und SPDT-Hilfsschalter – für sichere Auf/Zu-Regelung größerer Luftklappen in HLK-Systemen.

Features des Belimo LF24-S

  • 4 Nm Drehmoment – für mittelgroße bis große Luft- und Brandschutzklappen
  • Notstellfunktion mit Rücklauf in unter 20 Sekunden
  • AC/DC 24 V Versorgung – flexibel in Planung und Installation
  • 1x SPDT-Hilfsschalter – für einfache Rückmeldung an Leittechnik oder Steuerung

Überblick:

Der Belimo LF24-S ist ein robuster und zuverlässiger Drehantrieb mit integrierter Notstellfunktion und SPDT-Hilfsschalter. Er ist ideal für Anwendungen in der Gebäudeautomation, in denen Sicherheit, Effizienz und klare Auf/Zu-Funktionalität gefragt sind. Mit 4 Nm Drehmoment eignet sich der Antrieb für den Einsatz an größeren Luftklappen in Lüftungs-, Heizungs- oder Brandschutzsystemen.

Dank universeller AC/DC 24 V Versorgung und IP54-Schutzklasse kann der LF24-S in vielfältigen Umgebungen installiert werden. Die Rückmeldung des Klappenstatus erfolgt über den integrierten SPDT-Hilfsschalter. Die Rückstellung bei Spannungsausfall ist in unter 20 Sekunden abgeschlossen. Die Drehrichtung lässt sich bei der Montage flexibel anpassen – für eine einfache Integration in bestehende Anlagen.

Technische Details

<h2>Technische Details:</h2>
<table border="1" cellpadding="6" cellspacing="0">
<tr>
<th>Eigenschaft</th>
<th>Wert</th>
</tr>
<tr>
<td>Spannung</td>
<td>AC/DC 24 V</td>
</tr>
<tr>
<td>Leistungsaufnahme (Betrieb)</td>
<td>5 W</td>
</tr>
<tr>
<td>Leistungsaufnahme (Halten)</td>
<td>2.5 W</td>
</tr>
<tr>
<td>Leistungsverbrauch (Dimensionierung)</td>
<td>7 VA</td>
</tr>
<tr>
<td>Ansteuerungsart</td>
<td>Auf/Zu</td>
</tr>
<tr>
<td>Hilfsschalter</td>
<td>1x SPDT</td>
</tr>
<tr>
<td>Anschluss Speisungssteuerung</td>
<td>Kabel 1 m, 2x 0.75 mm²</td>
</tr>
<tr>
<td>Anschluss Hilfsschalter</td>
<td>Kabel 1 m, 3x 0.75 mm²</td>
</tr>
<tr>
<td>Drehmoment</td>
<td>4 Nm</td>
</tr>
<tr>
<td>Bewegungsrichtung des Motors</td>
<td>Wählbar durch Montage L/R</td>
</tr>
<tr>
<td>Drehrichtung (Notstellfunktion)</td>
<td>Wählbar durch Montage L/R</td>
</tr>
<tr>
<td>Handverstellung</td>
<td>Nein</td>
</tr>
<tr>
<td>Drehwinkel</td>
<td>95°</td>
</tr>
<tr>
<td>Laufzeit (Motor)</td>
<td>75 s / 90°</td>
</tr>
<tr>
<td>Laufzeit (Notstellfunktion)</td>
<td>&lt;20 s</td>
</tr>
<tr>
<td>Achsmitnahme</td>
<td>Universalklemmbock 8...16 mm</td>
</tr>
<tr>
<td>Schutzklasse</td>
<td>IP54</td>
</tr>
<tr>
<td>Umgebungstemperatur</td>
<td>-30...50°C [-22...122°F]</td>
</tr>
</table>

Lieferumfang

Belimo LF24-S

Downloads

<div>
<div>
<div><a title="Technisches Datenblatt &ndash; LF24-S" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_LF24-S_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Technisches Datenblatt &ndash; LF24-S</strong></a></div>
<div>Technisches Datenblatt | Deutsch | 1208 KB | pdf</div>
<div>&nbsp;</div>
</div>
</div>
<div>
<div>
<div><a title="Installationsanleitung &ndash; LF.." href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_LF_installation-instructions.pdf" target="_blank" rel="noopener noreferrer"><strong>Installationsanleitung &ndash; LF..</strong></a></div>
<div>Installationsanleitung | pdf</div>
<div>&nbsp;</div>
</div>
</div>
<div>
<div>
<div><a title="EU Declaration of Conformity &ndash; LF24-S" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_LF24-S.pdf" target="_blank" rel="noopener noreferrer"><strong>EU Declaration of Conformity &ndash; LF24-S</strong></a></div>
<div>EU-Konformit&auml;tserkl&auml;rung | 27 KB | pdf</div>
<div>&nbsp;</div>
</div>
</div>
<div>
<div>
<div><a title="DATANORM 4.0" href="https://www.belimo.com/mam/general-documents/tender-texts/DATANORM/Library/belimo_DATANORM_4_tendertext_de-ch.zip" target="_blank" rel="noopener noreferrer"><strong>DATANORM 4.0</strong></a></div>
<div>Ausschreibungstext Bibliothek | Deutsch | 148 KB | zip</div>
<div>&nbsp;</div>
</div>
</div>
<div>
<div>
<div><a title="DATANORM 5.0" href="https://www.belimo.com/mam/general-documents/tender-texts/DATANORM/Library/belimo_DATANORM_5_tendertext_de-ch.zip" target="_blank" rel="noopener noreferrer"><strong>DATANORM 5.0</strong></a></div>
<div>Ausschreibungstext Bibliothek | Deutsch | 1072 MB | zip</div>
<div>&nbsp;</div>
</div>
</div>
<div>
<div>
<div><a title="Produkt- und Preiskatalog" href="https://www.belimo.com/de/de_CH/support-eu/support-services/ppc" target="_blank" rel="noopener noreferrer"><strong>Produkt- und Preiskatalog</strong></a></div>
<div>Produkt- und Preiskatalog</div>
<div>&nbsp;</div>
</div>
</div>
<div>
<div>
<div><a title="Umweltdeklaration &ndash; LF.." href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_LF.._EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer"><strong>Umweltdeklaration &ndash; LF..</strong></a></div>
<div>Technisches Datenblatt | Deutsch | pdf</div>
</div>
</div>
