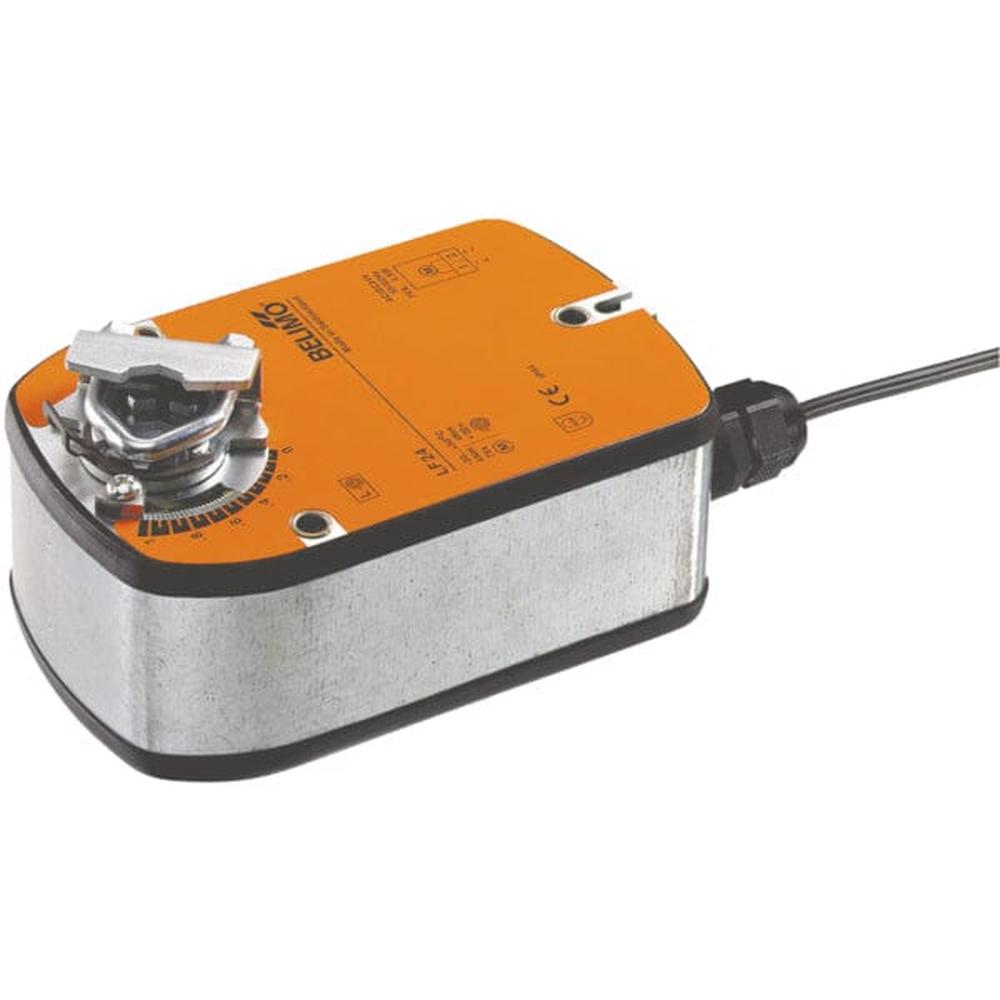

Kommunikativer Drehantrieb mit Notstellfunktion über MP-Bus
Der LF24-MFT2 steuert Luftklappen in raumlufttechnischen Anlagen und bringt sie bei Stromausfall selbstständig in die Sicherheitsstellung zurück. Er empfängt sein Stellsignal digital vom übergeordneten Regler über den MP-Bus von Belimo und lässt sich zusätzlich stetig mit 2...10 V oder 0.5...10 V ansteuern.
Betrieb über Bus oder stetiges Signal
Im konventionellen Betrieb fährt der Antrieb auf die vom Stellsignal Y vorgegebene Stellung und spannt dabei die Rückzugsfeder. Im Bus-Betrieb übernimmt der übergeordnete Regler die Vorgabe über den MP-Bus. Wird die Speisespannung unterbrochen, dreht die gespannte Feder die Klappe in die Notstellposition zurück. Der Antrieb kann zudem als Analog/Digital-Wandler ein angeschlossenes Sensorsignal ins MP-Bus-System übertragen.
Ansteuerung und Anschluss
Die Ansteuerung erfolgt wahlweise über den MP-Bus oder ein stetiges Signal. Folgende Eckdaten kennzeichnen den Antrieb:
- Versorgungsspannung AC/DC 24 V
- Ansteuerung MP-Bus, 2...10 V oder 0.5...10 V
- Drehmoment 4 Nm
- Laufzeit Motor 150 Sekunden für 90 Grad, einstellbar von 75 bis 300 Sekunden
- Laufzeit im Notstellfall unter 20 Sekunden
- Schutzart IP54
- Umgebungstemperatur -30 bis 50 Grad Celsius
Direktmontage auf der Klappenachse
Der Antrieb wird mit einem Universalklemmbock direkt auf die Klappenachse geklemmt. Eine beigepackte Verdrehsicherung schützt die Verbindung gegen Verdrehen, der Drehwinkel lässt sich über mechanische Endanschläge einstellen.
Ausschreibungstext
Elektromotorischer, kommunikativer Drehantrieb mit Notstellfunktion für Luftklappen, Drehmoment 4 Nm, Ansteuerung MP-Bus oder stetig 2...10 V, Versorgungsspannung AC/DC 24 V, Laufzeit 150 s / 90° (einstellbar 75...300 s), Schutzart IP54.
