Drehantrieb mit Hilfsschalter und 24-V-Versorgung

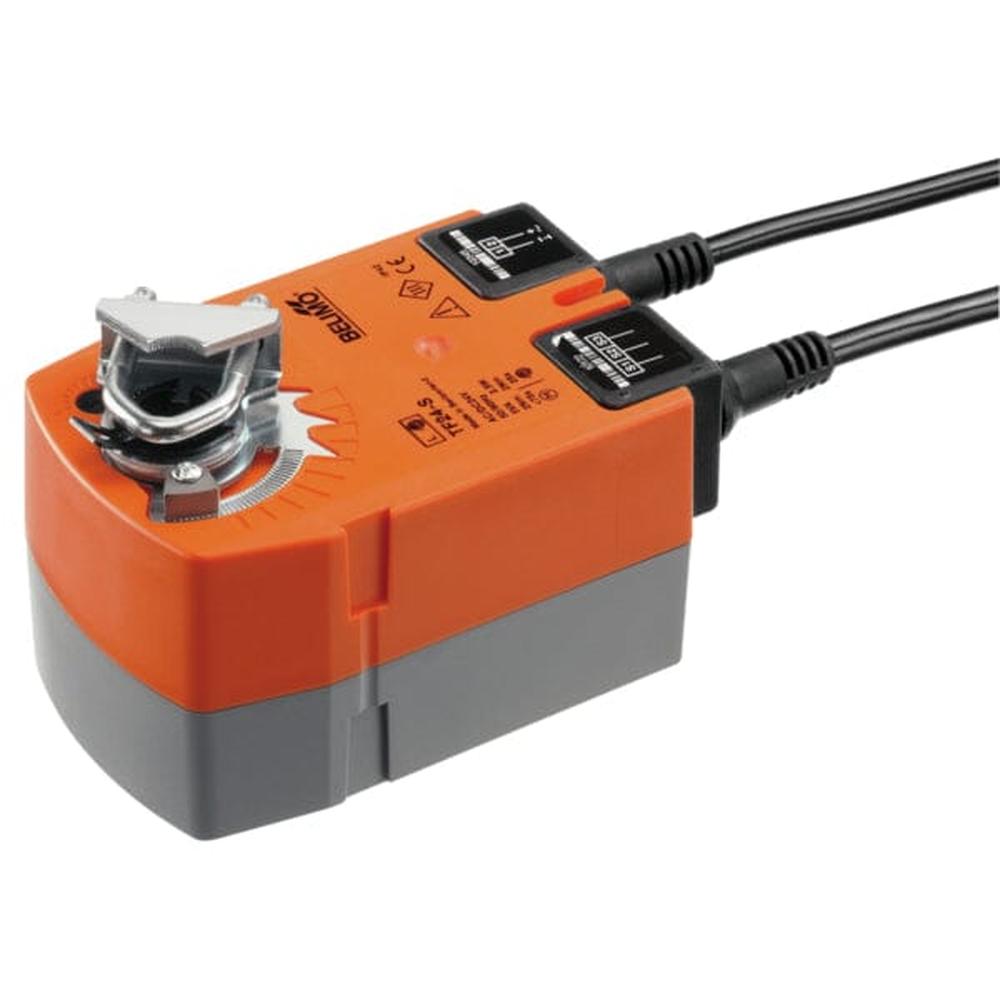

Der TF24-S ist ein Drehantrieb für Luftklappen in der technischen Gebäudeausrüstung mit einem zusätzlichen Hilfsschalter zur Stellungsrückmeldung. Er montiert direkt auf der Klappenachse und arbeitet mit einem Drehmoment von 2,5 Nm. Die Versorgung erfolgt über einen Sicherheitstransformator mit AC/DC 24 V.
Funktionsweise und Notstellfunktion
Der Motor spannt beim Verstellen der Klappe eine Rückzugsfeder. Bei Ausfall der Speisespannung dreht die Feder die Klappe ohne Fremdenergie in die Sicherheitsstellung zurück. Der Antrieb stoppt überlastsicher am mechanischen Endanschlag, externe Endschalter benötigen Sie nicht. Der im Bereich von 0 bis 100 % einstellbare Hilfsschalter (1x SPDT) meldet die Klappenstellung an eine übergeordnete Steuerung.
Ansteuerung und Anschluss
Der TF24-S wird als Auf/Zu-Antrieb angesteuert und aus einem Sicherheitstransformator versorgt.
- Ansteuerung: Auf/Zu
- Nennspannung: AC/DC 24 V
- Leistungsaufnahme im Betrieb: 2,5 W
- Hilfsschalter: 1x SPDT, einstellbar 0...100 %
- Anschluss Speisung/Steuerung: Kabel 1 m, 2x 0,75 mm²
- Anschluss Hilfsschalter: Kabel 1 m, 3x 0,75 mm²
- Laufzeit Motor: 75 s / 90°
- Laufzeit Notstellfunktion: unter 25 s
- Schutzart: IP42
Ausschreibungstext
Drehantrieb mit Notstellfunktion und Hilfsschalter (1x SPDT) für Luftklappen, Direktmontage auf der Klappenachse, Drehmoment 2,5 Nm, Ansteuerung Auf/Zu, Nennspannung AC/DC 24 V, Schutzart IP42.
