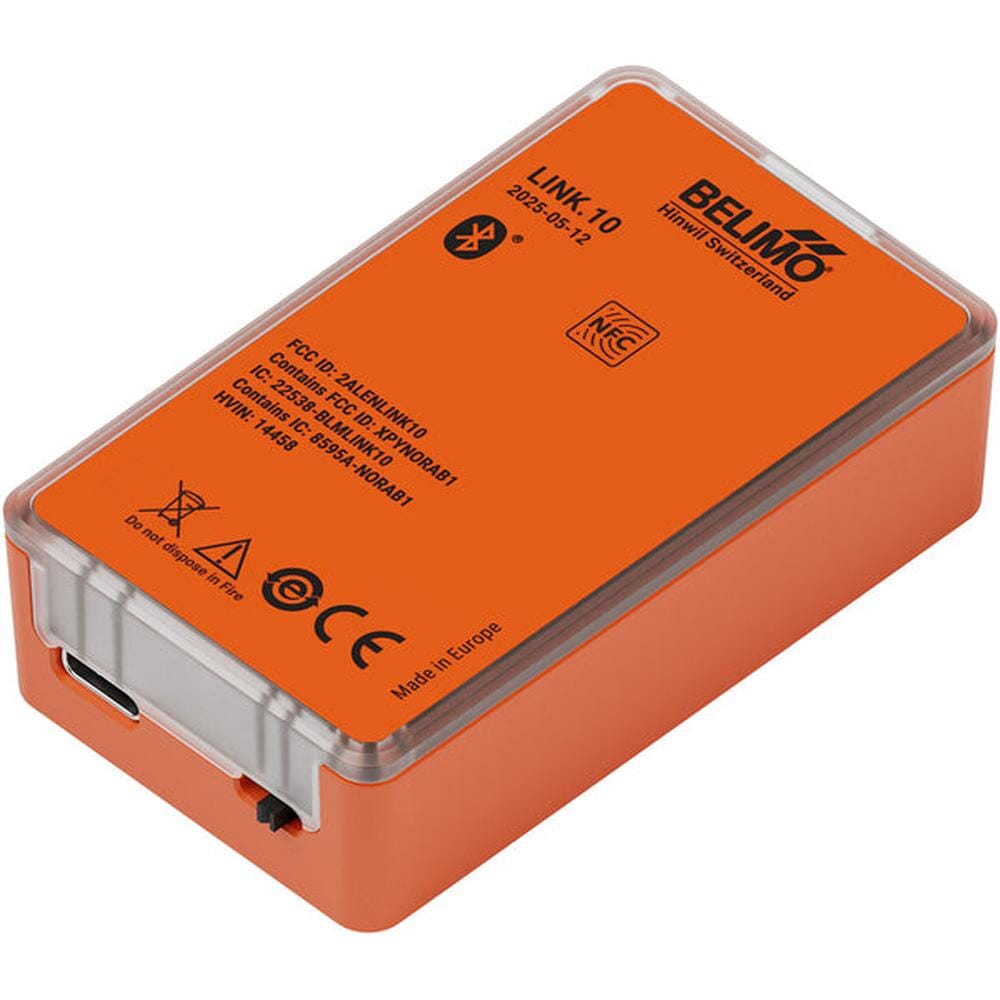

Belimo LINK.10

286,67 €

Steuern inklusive. Versand wird an der Kasse berechnet.

Bluetooth und USB
Integrierter Akku
Gecko-Haftfolie

ErhältlichLieferzeit 3 bis 6 Werktage

2 passende Zubehörteile z. B. ZK1-GEN, ZK2-GEN

Derzeit nicht vorrätig

Wir benachrichtigen Sie gern per E-Mail, sobald der Artikel wieder lieferbar ist.

Wir nutzen Ihre E-Mail-Adresse nur für diese Benachrichtigung. Mehr dazu in unserer Datenschutzerklärung.

Konverter, der Belimo Assistant 2 per Bluetooth oder USB mit konfigurierbaren und kommunikativen Belimo-Geräten verbindet, über NFC oder den MP-Bus. So konfigurieren Sie Geräte mit und ohne Spannung. Integrierter LiPo-Akku mit 450 mAh, Ladung über USB-C, Bluetooth-Reichweite bis 10 m, Schutzart IP20, Umgebungstemperatur 0 bis 50 °C. Die Gecko-Folie hält den LINK.10 am Gerät.

Technische Daten

Elektrische Daten

Nennspannung	DC 5 V (USB C) / AC 24 V (RJ11)
Nennspannung Frequenz	50/60 Hz
Funktionsbereich	AC 19.2...28.8 V / DC 21.6...28.8 V
Leistungsverbrauch Betrieb	2 W
Batterie	Nicht austauschbar, 450 mAh
Akku-typische Ladezeit	20% bis 70% in 1 h

Datenbus-Kommunikation

Schnittstelle	NFC Bluetooth 5.0 Low Energy (BLE) USB 2.0 MP-Bus
Bereich	Bluetooth: max. 10 m, umgebungsabhängig NFC: max. 2 cm

Sicherheitsdaten

Schutzklasse IEC/EN	III, Schutzkleinspannung (PELV)
Schutzart IEC/EN	IP20
EMV	EN 302 489-1, EN 302 489-3, EN 302 489-17 EN 302 291-1, EN 302 291-2 EN 62479 EN 200328 FCC Part 15 Subpart B, Subpart C RSS Gen, RSS-102, RSS-210 MPE-Berechnungen ANSI C95.1
Zertifizierung IEC/EN	IEC/EN 62368-1 IEC/EN 60950-1 IEC/EN 60529
Umgebungstemperatur	0...50°C [32...122°F]
Umgebungstemperatur Hinweis	nicht kondensierend
Transporttemperatur	-20...80°C [-4...176°F]
Lagertemperatur	-20...55°C [-4...131°F]
Lagertemperatur Hinweis	nicht kondensierend
Gewicht	0.068 kg

Abmessungen

B x L x H	45 x 75 x 21 mm

Lieferumfang

1xKonverter Belimo LINK.10
1xUSB-Kabel

Downloads

Datenblatt PDF Montageanleitung PDF Konformität PDF FAQ NFC PDF Kurzanleitung Assistant 2 PDF Preiskatalog LINK

Herstellerinformationen

Sicherheitsinformationen:

Lesen Sie die Gebrauchsanweisung vor der Verwendung
Die Installation darf nur durch autorisiertes Fachpersonal erfolgen

Herstellerinformationen:

Hersteller: BELIMO Automation AG
Adresse: Brunnenbachstraße 1, 8340 Hinwil, Schweiz
E-Mail: info@belimo.de

Belimo LINK.10

286,67 €

Passendes Zubehör

Zubehör, das Belimo für LINK.10 vorsieht.

Tools (2)

ZK1-GEN
Anschlusskabel 5 m, A: RJ11 6/4 LINK.10, B: 6-Pin für Servicebuchse Belimo-Gerät

66,10 €inkl. MwSt.
ZK2-GEN
Anschlusskabel 5 m, A: RJ11 6/4 LINK.10, B: freies Drahtende für den Anschluss an die MP/PP-Anschlussklemme

22,12 €inkl. MwSt.

Bluetooth und USB

Drahtlos oder per Kabel konfigurieren

Der LINK.10 verbindet Belimo Assistant 2 per Bluetooth oder USB mit Belimo-Geräten, über NFC oder über die MP-Bus-Leitung.

Auch stromlos

Geräte ohne Spannung konfigurieren

Über NFC lassen sich Belimo-Geräte konfigurieren, ob sie unter Spannung stehen oder nicht.

Belimo Assistant Link LINK.10: Konverter für die Konfiguration per Bluetooth und USB

Der Belimo LINK.10 verbindet die App Belimo Assistant 2 mit konfigurierbaren und kommunikativen Geräten von Belimo. Er setzt Bluetooth und USB auf NFC und MP-Bus um, so lassen sich Geräte mit und ohne Spannung konfigurieren. Belimo Assistant 2 läuft auf Smartphone, Tablet oder PC.

Drahtlos über NFC oder per Kabel am MP-Bus

Für die drahtlose Verbindung legen Sie das NFC-Logo des LINK.10 direkt auf das NFC-Logo des Belimo-Geräts, die App ist per Bluetooth verbunden. Kabelgebunden steckt der LINK.10 am USB-Anschluss des PCs und an der Servicebuchse oder der MP-Bus-Leitung des Geräts. Belimo Assistant 2 arbeitet dabei als MP-Client, ein zweiter MP-Client darf nicht angeschlossen sein. Wird der LINK.10 nicht benutzt, schaltet er in den Standby-Modus.

Akku, Schnittstellen und Eckdaten des LINK.10

Der fest eingebaute LiPo-Akku wird über das mitgelieferte USB-Kabel an einem Ladegerät für Smartphone oder Laptop geladen, mindestens 240 mA bei DC 5 V. Vor dem ersten Gebrauch laden Sie ihn vollständig. Den Ladezustand zeigt die LED beim Einschalten, alternativ lesen Sie ihn in Belimo Assistant 2 aus.

Schnittstellen NFC, Bluetooth 5.0 Low Energy, USB 2.0 und MP-Bus
Reichweite Bluetooth max. 10 m, NFC max. 2 cm
Nennspannung DC 5 V (USB-C) oder AC 24 V (RJ11)
Akku 450 mAh, nicht austauschbar, Ladezeit 20 auf 70 % in 1 h
Leistungsverbrauch 2 W
Schutzart IP20, Schutzklasse III
Umgebungstemperatur 0 bis 50 °C, nicht kondensierend
Abmessungen 45 x 75 x 21 mm, Gewicht 68 g

Befestigung am Gerät

Die Unterseite trägt eine Gecko-Folie, die am Gerät haftet, wenn beide Oberflächen sauber und trocken sind. Ziehen Sie vor dem ersten Gebrauch die Schutzfolie ab. Bei Geräten über Kopf oder in senkrechter Einbaulage sichern Sie den LINK.10 zusätzlich mit der Halteschlaufe, etwa am Anschlusskabel. Vor einem Flug schalten Sie ihn aus.

Ausschreibungstext LINK.10

Konverter Bluetooth und USB auf NFC und MP-Bus für die Konfiguration von Belimo-Geräten mit Belimo Assistant 2, integrierter LiPo-Akku 450 mAh, Gecko-Haftfolie, Schutzart IP20, Umgebungstemperatur 0...50 °C. Typ Belimo LINK.10.

Passend dazu

Für die Verbindung am Kabel gibt es die Anschlusskabel Belimo ZK1-GEN für die Servicebuchse, Belimo ZK2-GEN für die MP-Anschlussklemme, Belimo ZK1-VAV und Belimo ZK4-GEN. Der Adapter Belimo MFT-C verbindet Antriebe mit Service-Tools. Alles Weitere unter Belimo-Zubehör im Überblick.
