Kommunikativer Drehantrieb für Zonenventile mit BACnet MS/TP und Modbus RTU

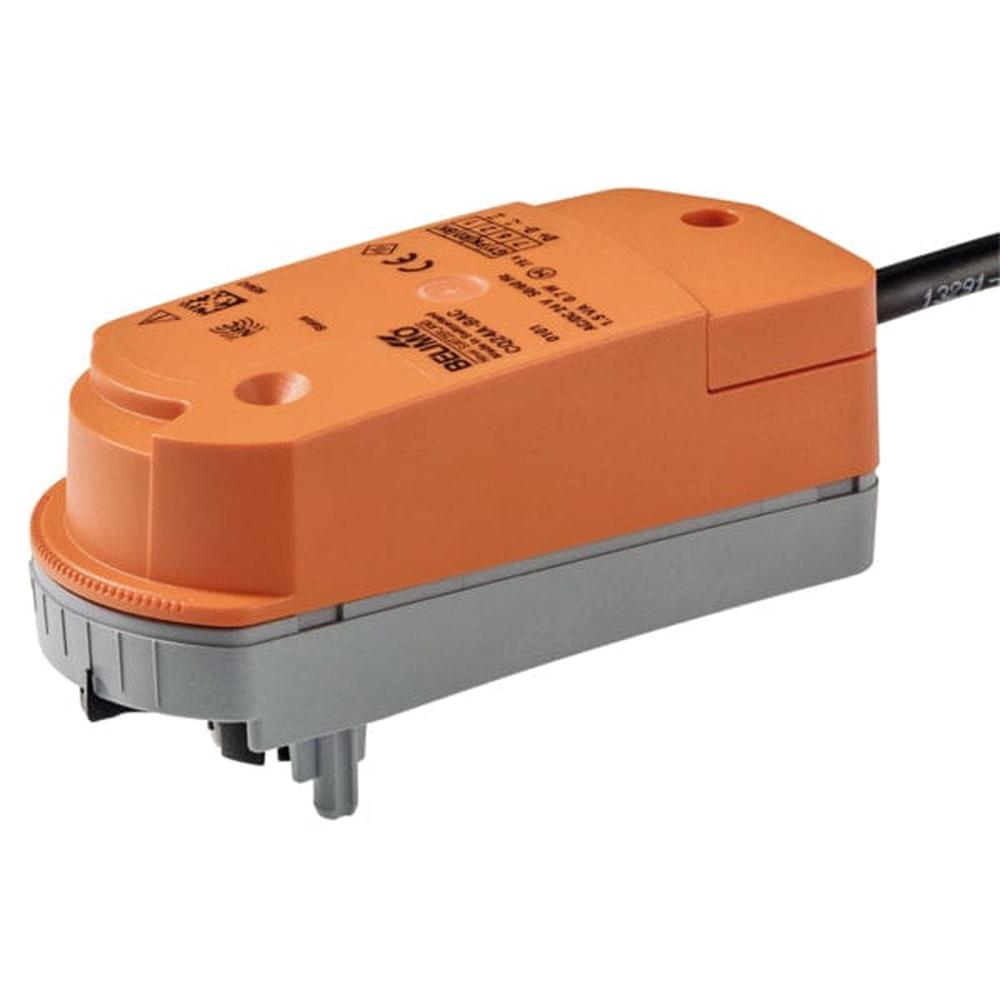

Der CQ24A-BAC ist ein kommunikativer Drehantrieb für Zonenventile (ZoneTight) mit 1 Nm Drehmoment und Nennspannung AC/DC 24 V, ausgelegt für stationäre Heizungs-, Lüftungs- und Klimaanlagen. Er empfängt sein digitales Stellsignal vom übergeordneten System über BACnet MS/TP oder Modbus RTU und meldet den aktuellen Status zurück.
Wartungsfrei und überlastsicher
Der Antrieb ist wartungsfrei und überlastsicher, er benötigt keine Endschalter. Eine Positionsanzeige zeigt die aktuelle Stellung, der Schallleistungspegel liegt bei 35 dB(A). Die Handverstellung erfolgt durch Ausklicken des Antriebs.
Ansteuerung über BACnet MS/TP oder Modbus RTU
Speisung und Kommunikation sind nicht galvanisch getrennt, COM und Ground der Geräte müssen miteinander verbunden werden. Die Verdrahtung erfolgt nach den Richtlinien für RS-485. Die Drehwinkelbegrenzung lässt sich über die Belimo Assistant App oder per Bus-Kommunikation einstellen.
- Nennspannung AC/DC 24 V
- Ansteuerung BACnet MS/TP, Modbus RTU
- Drehmoment 1 Nm
- Laufzeit Motor 75 s / 90°
- Schutzart IP40
- Anschluss über Kabel 1 m, 4x 0,34 mm²
- Schallleistungspegel 35 dB(A)
- Umgebungstemperatur 5...40 °C
Konfiguration und Zubehör
Zur Konfiguration und Fehlerbehebung steht der Belimo Assistant 2 zur Verfügung, für die Anbindung der Bluetooth- und USB-zu-NFC-Konverter LINK.10.
Ausschreibungstext
Kommunikativer Drehantrieb für Zonenventile (ZoneTight), Drehmoment 1 Nm, Nennspannung AC/DC 24 V, Ansteuerung BACnet MS/TP oder Modbus RTU, Laufzeit 75 s/90°, Schutzart IP40.
