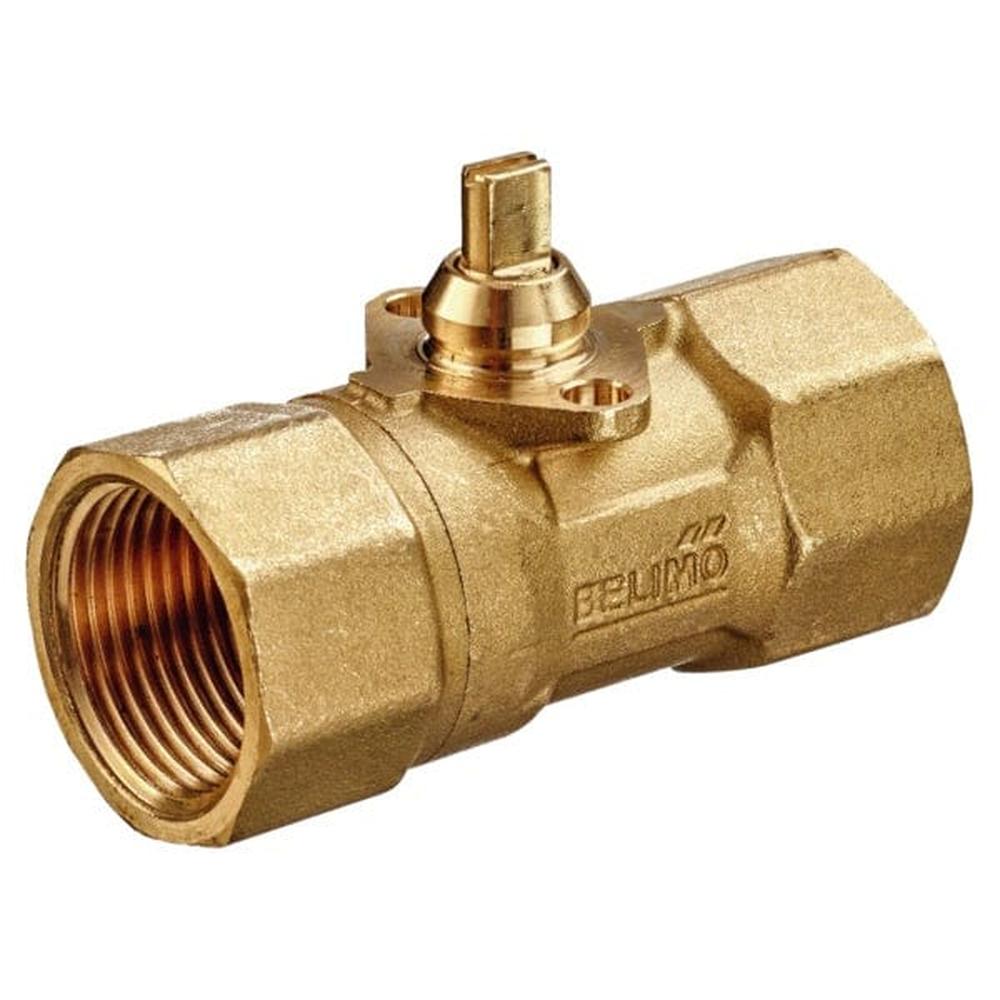

Belimo C215Q-F Regelkugelhahn mit 1,2 m³/h
Der Regelkugelhahn C215Q-F ist ein kompakter 2-Weg-Regelkugelhahn mit gleichprozentiger Durchflusskennlinie für kleinere Heiz- und Kühlkreise. Mit 1,2 m³/h Kvs und luftblasendichtem Design bietet dieser Regelkugelhahn optimale Regelgenauigkeit und Sicherheit.
-
Anschluss: 2-Weg, Innengewinde
-
Kvs: 1,2 m³/h
-
Medien: Wasser, Wasser mit Glykol bis max. 50% vol.
-
Temperaturbereich: 2...100°C (mit Antrieb 2...90°C)
-
Schliessdruck: 520 kPa
-
Durchflusskennlinie: Gleichprozentig
-
Leckrate: Luftblasendicht, Leckrate A
Der Regelkugelhahn gewährleistet bei 50 kPa Differenzdruck geräuscharmen Betrieb und ist perfekt für kleine bis mittlere HVAC-Anwendungen geeignet.
<style>
.st-belimo-specs .st-specs-table {
width: 100%;
border-collapse: collapse;
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-belimo-specs .st-specs-table tr {
transition: background-color 0.2s ease;
}
.st-belimo-specs .st-specs-table tr:nth-child(odd) {
background-color: #f9f9f9;
}
.st-belimo-specs .st-specs-table tr:nth-child(even) {
background-color: #ffffff;
}
.st-belimo-specs .st-specs-table tr:hover {
background-color: #00baf2;
}
.st-belimo-specs .st-specs-table tr:hover td {
color: #ffffff;
}
.st-belimo-specs .st-specs-table td {
padding: 12px 16px;
border: 1px solid #e5e5e5;
transition: color 0.2s ease;
}
.st-belimo-specs .st-specs-table td:first-child {
font-weight: 600;
color: #333333;
width: 40%;
}
.st-belimo-specs .st-specs-table td:last-child {
color: #666666;
width: 60%;
}
</style>
<div class="st-belimo-specs">
<table class="st-specs-table">
<tr>
<td>Anschluss</td>
<td>2-Weg</td>
</tr>
<tr>
<td>Kvs</td>
<td>1.2 m³/h</td>
</tr>
<tr>
<td>Medium</td>
<td>Wasser, Wasser mit Glykol bis max. 50% vol.</td>
</tr>
<tr>
<td>Mediumstemperatur</td>
<td>2...100°C [36...212°F]</td>
</tr>
<tr>
<td>Mediumstemperatur Hinweis</td>
<td>mit Antrieb 2...90°C</td>
</tr>
<tr>
<td>Schliessdruck</td>
<td>520 kPa</td>
</tr>
<tr>
<td>Differenzdruck Hinweis</td>
<td>50 kPa für geräuscharmen Betrieb</td>
</tr>
<tr>
<td>Durchflusskennlinie {Tools}</td>
<td>Gleichprozentig</td>
</tr>
<tr>
<td>Leckrate {Tools}</td>
<td>Luftblasendicht, Leckrate A</td>
</tr>
<tr>
<td>Rohranschluss</td>
<td>Innengewinde</td>
</tr>
</table>
</div>
