Touch Pure Flex 24V IP44 Air Smart Home Anthrazit Touch Pure Flex 24V IP44 Air Smart Home Samtweiß Touch Pure Flex 24V IP44 Air Smart Home Signalweiß Touch Pure Flex 24V IP44 Air Smart Home Gold

Loxone Touch Pure Flex 24V IP44 Air

Nicht verfügbar
Artikelnummer: 100611
Normaler Preis €260,61 | Spare €-260,61 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.

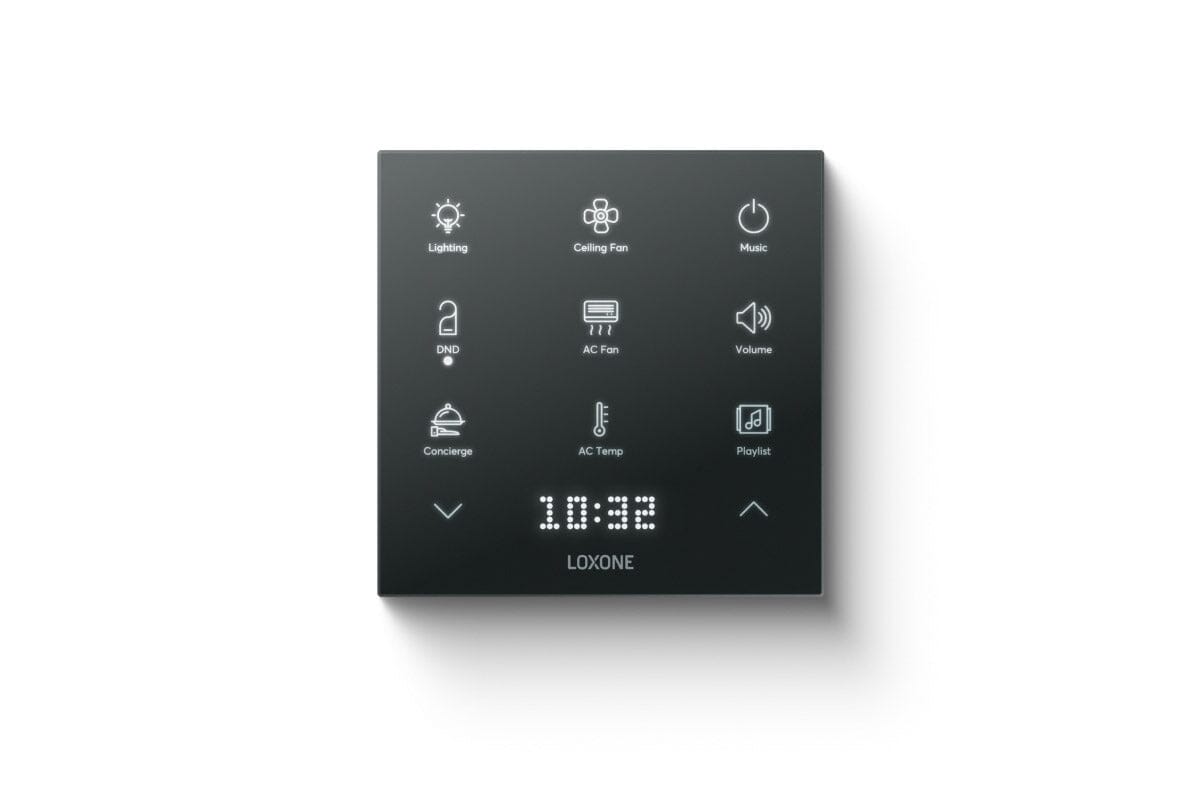

Anthrazit

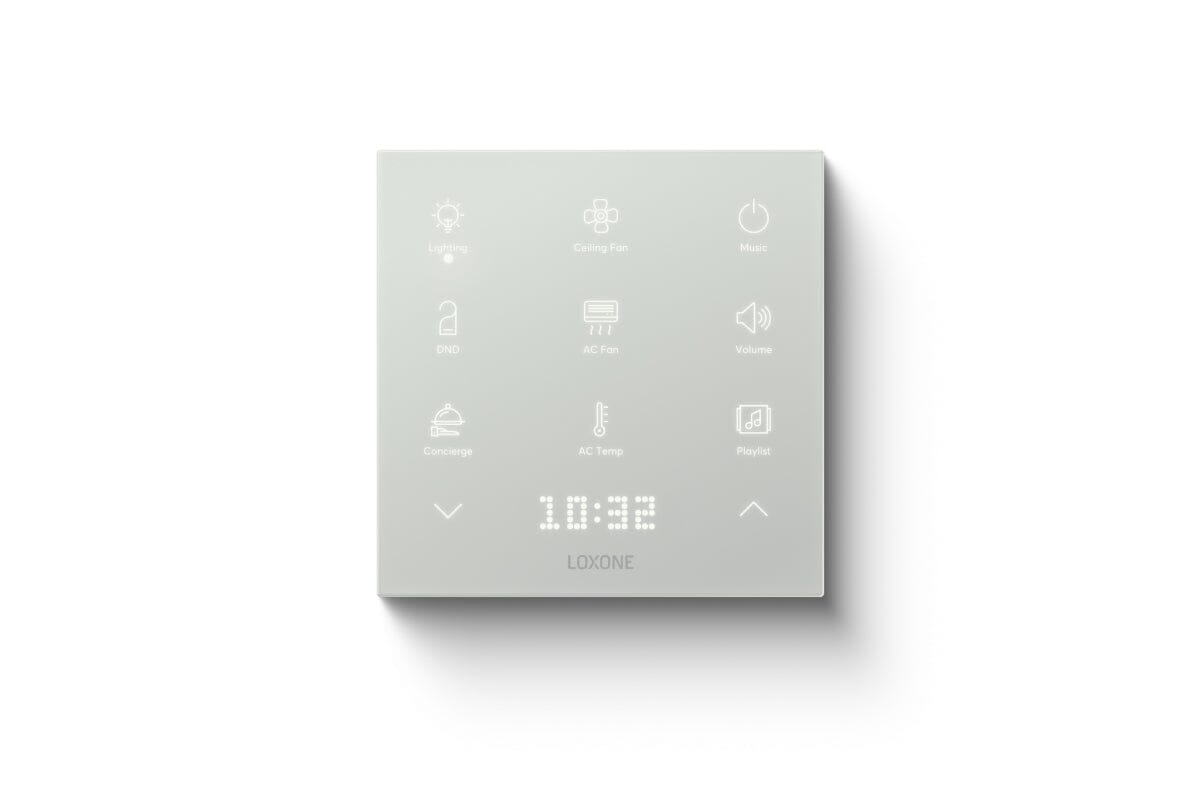

Samtweiß

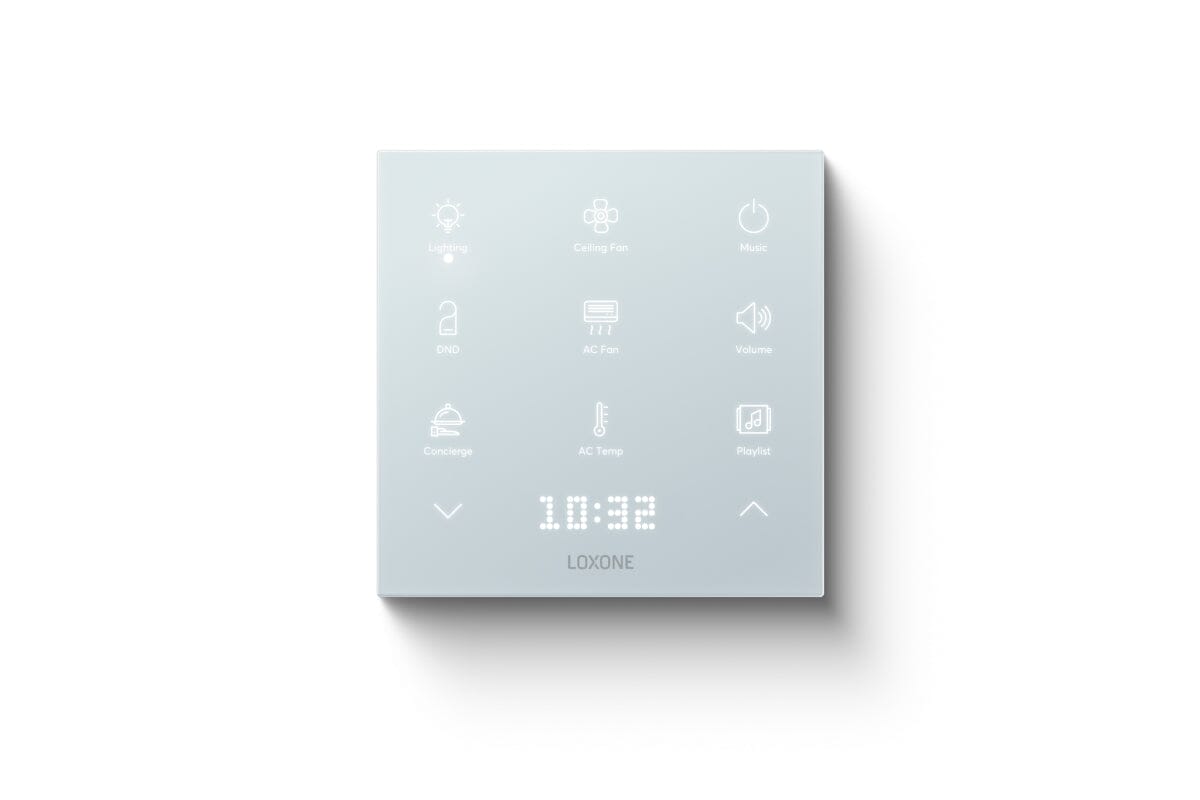

Signalweiß

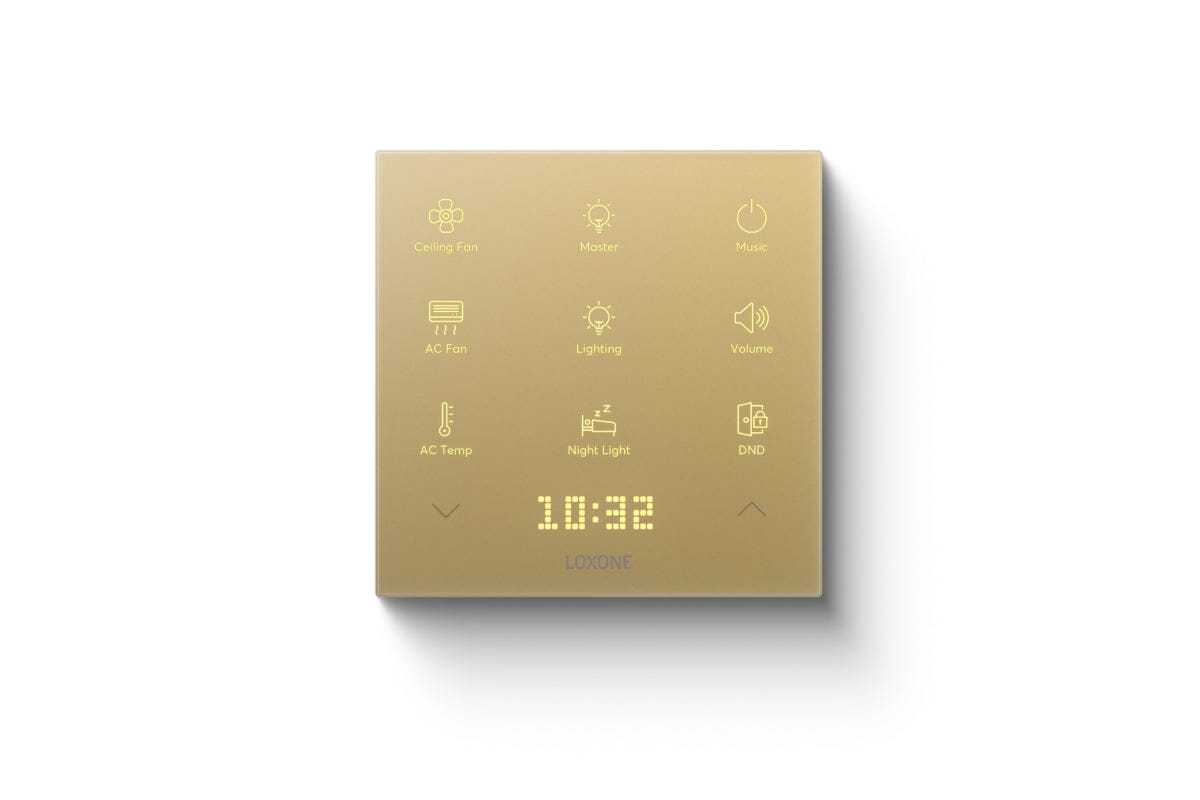

Gold
Zur Wunschliste hinzufügen Lieferung & Rücksendung Anfrage
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay
0000

Loxone Touch Pure Flex 24V IP44 Air

Loxone Touch Pure Flex 24V IP44 Air

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

Konfigurierbares Bediengerät für Feuchträume, per Funk

Der Touch Pure Flex 24V IP44 Air wird vor der Fertigung konfiguriert: bis zu 12 Touchpunkte, frei positioniert, aus über 600 Icons ausgewählt und lasergraviert. Zum Miniserver funkt das Gerät über Loxone Air, versorgt wird es über 9 bis 28 VDC. Mit Schutzart IP44 nach NEMA 3 ist es gegen Spritzwasser geschützt und damit für Bad, Waschküche und überdachte Außenbereiche geeignet.

Display und Anzeige

Ein LED-Matrix-Display und drei Status-LEDs geben Menüs, Werte, Texte und Zustände aus. Die Hintergrundbeleuchtung macht das Gerät auch bei schlechtem Licht bedienbar.

Was zu beachten ist

Anders als die Standardausführung misst dieses Modell nur die Temperatur, es hat keinen Luftfeuchtesensor. Wer im Bad die Feuchte für die Lüftungssteuerung braucht, setzt dafür einen separaten Fühler.

Technische Eckdaten

  • Versorgung 9 bis 28 VDC, Standby 0,2 W, maximal 0,9 W bei voller Helligkeit
  • Loxone Air auf 868 MHz oder 915 MHz mit interner Antenne
  • Temperaturmessung -10 bis 125 °C mit ± 0,5 °C
  • Schutzart IP44, NEMA 3, Umgebungstemperatur -20 bis 40 °C
  • Abmessungen 90 x 90 x 16 mm

Ausführungen

Vier Farben: Samtweiß RAL 9002, Signalweiß RAL 9003, Anthrazit RAL 9005 und Gold. Empfohlene Montagehöhe 135 cm, der Montagerahmen liegt bei.

Ausschreibungstext

Konfigurierbares Raumbediengerät in Schutzart IP44 mit Funkanbindung für die Gebäudeautomation, Loxone Touch Pure Flex 24V IP44 Air, Artikelnummern 100610, 100611, 100865 und 100884. Versorgung 9 bis 28 VDC, Standby 0,2 W. Bis zu 12 frei positionierbare kapazitive Touchpunkte, LED-Matrix-Display und drei Status-LEDs. Integrierte Temperaturmessung. Abmessungen 90 x 90 x 16 mm, Schutzart IP44 nach NEMA 3. Anbindung über Loxone Air auf 868 MHz.

Technische Details

<style>
.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}.st-specs th{margin-bottom:2px}}
</style>

<div class="st-specs">

<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Versorgungsspannung</th><td><span class="st-v">9 &hellip; 28&nbsp;VDC</span></td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td>
<span class="st-v">Standby: 0,2&nbsp;W</span>
<span class="st-v">max. 0,9&nbsp;W bei Helligkeit 100&nbsp;%</span>
</td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">Loxone Air</th><td>
<span class="st-v">868&nbsp;MHz (SRD Band Europa), 4 Kan&auml;le, max. 15,1&nbsp;mW e.r.p.</span>
<span class="st-v">915&nbsp;MHz (ISM Band Region 2), 10 Kan&auml;le, max. 13,2&nbsp;mW</span>
<span class="st-v">interne Antenne</span>
</td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Bedienelemente</h3>
<table>
<tr><th scope="row">Tastbereich</th><td>
<span class="st-v">kapazitive Ber&uuml;hrungserkennung</span>
<span class="st-v">bis zu 12/14 Tastpunkte</span>
</td></tr>
<tr><th scope="row">Klick Feedback</th><td><span class="st-v">Ja</span></td></tr>
<tr><th scope="row">Hintergrundbeleuchtung</th><td><span class="st-v">Ja</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Messbereich</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-10 &hellip; 125&nbsp;&deg;C &plusmn;&nbsp;0,5&nbsp;&deg;C / -14 &hellip; 257&nbsp;&deg;F &plusmn;&nbsp;0,9&nbsp;&deg;F</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-20 &hellip; 40&nbsp;&deg;C / -4 &hellip; 104&nbsp;&deg;F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95&nbsp;% r.&nbsp;F. (nicht kondensierend)</span></td></tr>
<tr><th scope="row">Schutzart</th><td><span class="st-v">IP44, NEMA3</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Installationsspezifikationen</h3>
<table>
<tr><th scope="row">Empfohlene Montageh&ouml;he</th><td><span class="st-v">135&nbsp;cm / 53,15&quot;</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Anschlussklemmen</h3>
<table>
<tr><th scope="row">Klemmentyp</th><td><span class="st-v">DG220B</span></td></tr>
<tr><th scope="row">Leiterquerschnitt</th><td><span class="st-v">0,28 &hellip; 0,8&nbsp;mm&sup2; / AWG 23 &hellip; 18</span></td></tr>
<tr><th scope="row">Abisolierl&auml;nge</th><td><span class="st-v">5 &hellip; 6&nbsp;mm / 0,2 &hellip; 0,24&quot;</span></td></tr>
<tr><th scope="row">Temperaturbest&auml;ndigkeit</th><td><span class="st-v">-40 &hellip; 105&nbsp;&deg;C / -40 &hellip; 221&nbsp;&deg;F</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Anschl&uuml;sse</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/Touch/Pure%20Flex/Air.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Farbe</th><td>
<span class="st-v"><span class="st-k">Samtwei&szlig;</span>RAL&nbsp;9002</span>
<span class="st-v"><span class="st-k">Signalwei&szlig;</span>RAL&nbsp;9003</span>
<span class="st-v"><span class="st-k">Anthrazit</span>RAL&nbsp;9005</span>
<span class="st-v"><span class="st-k">Gold</span>&auml;hnlich RAL&nbsp;1036</span>
</td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Gewicht &amp; Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">102&nbsp;g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">167&nbsp;g</span></td></tr>
<tr><th scope="row">Produktma&szlig;e</th><td><span class="st-v">90 x 90 x 16&nbsp;mm / 3,55 x 3,55 x 0,63&quot; (L x B x H)</span></td></tr>
<tr><th scope="row">Produktma&szlig;zeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/Touch/Flex.png" alt="Produktma&szlig;zeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packma&szlig;</th><td><span class="st-v">104 x 107 x 39&nbsp;mm / 4,09 x 4,21 x 1,54&quot; (L x B x H)</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Zertifizierungen &amp; Standards</h3>
<table>
<tr><th scope="row">Normen</th><td>
<span class="st-v">IEC 62368-1:2018</span>
<span class="st-v">UL 62368-1:2019 Ed. 3+R:22Oct2021</span>
<span class="st-v">CSA C22.2 Nr. 62368-1:2019 Ed. 3+U1</span>
<span class="st-v">SASO IEC 62368-1:2020</span>
</td></tr>
</table>
</div>

</div>

Lieferumfang

<style>
.st-lieferumfang{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>

<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Touch Pure Flex 24V IP44 Air</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Montagerahmen</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackfolder</span></li>
</ul>
</div>
