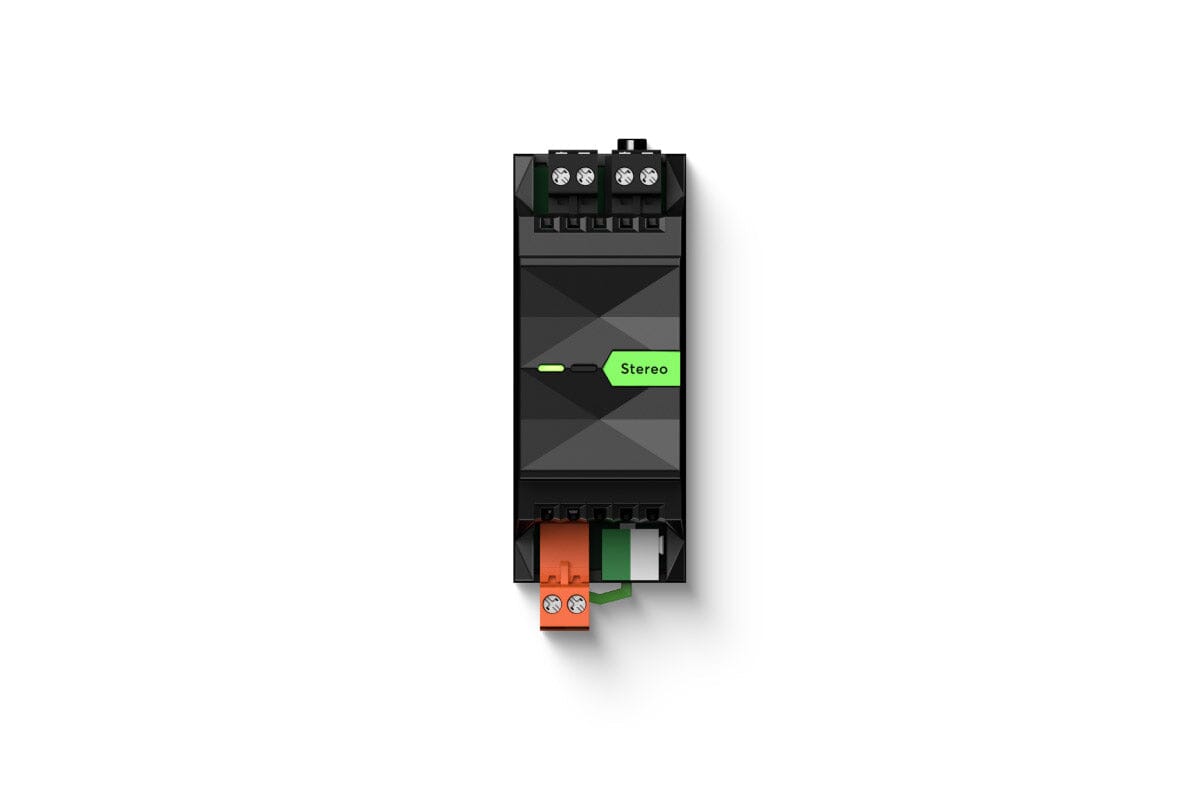

Loxone Stereo Extension
Die Loxone Stereo Extension erweitert Ihren Loxone Audioserver um zwei zusätzliche Verstärkerausgänge und bringt so brillanten Klang in noch mehr Räume. Perfekt für Multiroom-Audio-Lösungen, bei denen Sie in jedem Raum individuelle Musik genießen oder ganze Bereiche synchron beschallen möchten – alles nahtlos integriert in Ihr Loxone System.
Features der Loxone Stereo Extension
- 2 zusätzliche Verstärkerausgänge für kabelgebundene Lautsprecher
- Ideal für fixierte Multiroom-Audiozonen
- Individuelle Musik in jedem Raum oder synchronisierte Wiedergabe
- Perfekt abgestimmte Hard- & Software für wartungsfreien Betrieb
- Vollständig konfigurierbar in der Loxone Config
- Unterstützt Apple AirPlay 2 (ab iOS 11.4)
Mehr Klangvielfalt in Ihrem Zuhause
Mit der Loxone Stereo Extension erweitern Sie Ihr Multiroom-System flexibel um weitere Räume oder Lautsprecherbereiche. So können Sie im Wohnzimmer ein entspanntes Jazz-Set hören, während im Garten Partymusik läuft – alles gesteuert über Ihr Loxone System.
Nahtlose Integration in Ihr Loxone System
Die Einrichtung erfolgt bequem über die Loxone Config. Dank der perfekt aufeinander abgestimmten Hard- und Software arbeitet die Stereo Extension absolut wartungsfrei und zuverlässig. Über Apple AirPlay 2 streamen Sie Ihre Lieblingsmusik zudem direkt von iOS-Geräten.
Einfache Montage & optimale Kühlung
Die Montage erfolgt vertikal auf der Hutschiene. Achten Sie dabei auf ausreichenden Abstand zu benachbarten Komponenten, um eine optimale Belüftung und somit eine lange Lebensdauer Ihrer Loxone Stereo Extension zu gewährleisten.
<style>
.st-loxone-specs .st-specs-table {
width: 100%;
border-collapse: collapse;
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-loxone-specs .st-specs-table tr {
transition: background-color 0.2s ease;
}
.st-loxone-specs .st-specs-table tr:nth-child(odd) {
background-color: #f9f9f9;
}
.st-loxone-specs .st-specs-table tr:nth-child(even) {
background-color: #ffffff;
}
.st-loxone-specs .st-specs-table tr:hover {
background-color: #00baf2;
}
.st-loxone-specs .st-specs-table tr:hover td {
color: #ffffff;
}
.st-loxone-specs .st-specs-table td {
padding: 12px 16px;
border: 1px solid #e5e5e5;
transition: color 0.2s ease;
}
.st-loxone-specs .st-specs-table td:first-child {
font-weight: 600;
color: #333333;
width: 40%;
}
.st-loxone-specs .st-specs-table td:last-child {
color: #666666;
width: 60%;
}
.st-loxone-specs .st-specs-table tr.category-header td {
background-color: #00baf2;
color: #ffffff;
font-weight: 700;
font-size: 15px;
}
.st-loxone-specs .st-specs-table tr.category-header:hover td {
background-color: #0095c2;
}
.st-loxone-specs h3 {
color: #00baf2;
font-size: 16px;
font-weight: 700;
margin: 25px 0 10px 0;
padding-bottom: 5px;
border-bottom: 2px solid #00baf2;
}
.st-loxone-specs h3:first-child {
margin-top: 0;
}
.st-loxone-specs .st-specs-table .st-spec-image {
max-width: 100%;
height: auto;
display: block;
}
</style>
<div class="st-loxone-specs">
<h3>Elektrische Spezifikationen</h3>
<table class="st-specs-table">
<tr>
<td>Versorgungsspannung</td>
<td>18 … 26 VDC</td>
</tr>
<tr>
<td>Leistungsaufnahme</td>
<td>typ. 0,91 W (Standby),Empfohlenes Netzteil: min. 36 W</td>
</tr>
<tr>
<td>Verlustleistung bei max. Last</td>
<td>3.4 W</td>
</tr>
<tr>
<td>Nennleistung mit Testsignal</td>
<td>24 VDC: 55 W; (100 % Last, Vin = 0,77 Vrms / 1 kHz - Normalbetrieb),max. 120 W Spitzenleistung</td>
</tr>
</table>
<h3>Ausgänge</h3>
<table class="st-specs-table">
<tr>
<td>Lautsprecher (2)</td>
<td>Impedanz: 4 … 8 OhmAbtastrate: 44,1 kHz</td>
</tr>
<tr>
<td>SPDIF (1)</td>
<td>Typ: Digital, elektrischAbtastrate: 48 kHz</td>
</tr>
</table>
<h3>Verstärker</h3>
<table class="st-specs-table">
<tr>
<td>Typ</td>
<td>Klasse D</td>
</tr>
<tr>
<td>Zulässige Lautsprecher Impedanz</td>
<td>4 … 8 Ohm</td>
</tr>
<tr>
<td>Frequenzbereich</td>
<td>20 … 20 000 Hz</td>
</tr>
<tr>
<td>Max. Spitzenleistung (pro Kanal)</td>
<td>50 W (x2)</td>
</tr>
<tr>
<td>Max. RMS-Leistung (pro Kanal)</td>
<td>18 W (x2)</td>
</tr>
</table>
<h3>Schnittstellen</h3>
<table class="st-specs-table">
<tr>
<td>Loxone Tree Turbo</td>
<td>Verbindung mit Audioserver oder Miniserver Compact</td>
</tr>
</table>
<h3>Umgebungsbedingungen</h3>
<table class="st-specs-table">
<tr>
<td>Temperatur</td>
<td>0 ... 50 °C / 32 ... 122 °F</td>
</tr>
<tr>
<td>Luftfeuchtigkeit</td>
<td>max. 95 % r. F. (nicht kondensierend)</td>
</tr>
<tr>
<td>Schutzart</td>
<td>IP10</td>
</tr>
</table>
<h3>Anschlussklemmen</h3>
<table class="st-specs-table">
<tr>
<td>Klemmentyp</td>
<td>24 VDC & LautsprecherausgängeLoxone Tree TurboSPDIF-Ausgang-DG220B3,5 mm / 1/8" Buchse</td>
</tr>
<tr>
<td>Leiterquerschnitt</td>
<td>1 … 2,5 mm² / AWG 17 … 120,25 … 0,8 mm² / AWG 23 … 18-</td>
</tr>
<tr>
<td>Abisolierlänge</td>
<td>6 … 7,5 mm / 0,24 … 0,30"5 mm / 0,2"-</td>
</tr>
<tr>
<td>Anzugsdrehmoment</td>
<td>0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft--</td>
</tr>
<tr>
<td>Temperaturbeständigkeit</td>
<td>min. 80 °C / 176 °F für IEC,min. 75 °C / 167 °F für UL-40 … 105 °C / -40 … 221 °F-25 … 85 °C / -13 … 185 °F</td>
</tr>
</table>
<h3>Anschlussplan</h3>
<table class="st-specs-table">
<tr>
<td>Anschlussplan</td>
<td><img src="https://pim.loxone.com//01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/Extension/100429%20-%20Stereo.png" alt="Drawing or Certification" class="st-spec-image" style="max-width: 100%; height: auto;"></td>
</tr>
</table>
<h3>Produkteigenschaften</h3>
<table class="st-specs-table">
<tr>
<td>Montageart</td>
<td>Hutschiene nach EN50022, 35 mm</td>
</tr>
<tr>
<td>Farbe</td>
<td>Schwarz: RAL 9005</td>
</tr>
<tr>
<td>Glanzgrad</td>
<td>Matt</td>
</tr>
</table>
<h3>Gewicht & Abmessungen</h3>
<table class="st-specs-table">
<tr>
<td>Nettogewicht</td>
<td>87 g</td>
</tr>
<tr>
<td>Bruttogewicht</td>
<td>105 g</td>
</tr>
<tr>
<td>Produktmaße</td>
<td>88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten</td>
</tr>
<tr>
<td>Produktmaßzeichnung</td>
<td><img src="https://pim.loxone.com//01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/Division%20units/2DU%20-%20Extension.png" alt="Drawing or Certification" class="st-spec-image" style="max-width: 100%; height: auto;"></td>
</tr>
<tr>
<td>Packmaß</td>
<td>121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H)</td>
</tr>
</table>
<h3>Zertifizierungen & Standards</h3>
<table class="st-specs-table">
<tr>
<td>Normen</td>
<td>UL 62368-1IEC 62368-1</td>
</tr>
</table>
</div>
<style>
.st-lieferumfang {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
list-style: none;
padding: 0;
margin: 0;
}
.st-lieferumfang li {
padding: 10px 0;
border-bottom: 1px solid #e5e5e5;
display: flex;
align-items: center;
}
.st-lieferumfang li:last-child {
border-bottom: none;
}
.st-lieferumfang .st-menge {
font-weight: 700;
color: #00baf2;
min-width: 50px;
margin-right: 15px;
}
.st-lieferumfang .st-artikel {
color: #333333;
}
</style>
<ul class="st-lieferumfang">
<li><span class="st-menge">1x</span><span class="st-artikel">Stereo Extension</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackzettel</span></li>
</ul>
<style>
.st-download-links {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-download-links > div {
margin-bottom: 15px;
padding-bottom: 12px;
border-bottom: 1px solid #e5e5e5;
}
.st-download-links > div:last-child {
border-bottom: none;
margin-bottom: 0;
}
.st-download-links a {
color: #00baf2;
text-decoration: none;
transition: color 0.2s ease;
}
.st-download-links a:hover {
color: #0095c2;
text-decoration: underline;
}
.st-download-links a strong {
font-weight: 600;
}
.st-download-links > div > div:nth-child(2) {
color: #666666;
font-size: 13px;
margin-top: 4px;
}
</style>
<div class="st-download-links">
<div>
<div>
<div><a title="Folder" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Audio/100429%20-%20Stereo%20Extension/Specifications/100429-Folder.pdf?v=1769369055523" target="_blank" rel="noopener noreferrer"><strong>Folder</strong></a></div>
<div>PDF | Folder</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Declaration of Conformity" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Audio/100429%20-%20Stereo%20Extension/Specifications/100429-CE.pdf?v=1769369055523" target="_blank" rel="noopener noreferrer"><strong>Declaration of Conformity</strong></a></div>
<div>PDF | Declaration of Conformity</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Declaration of Conformity CZ" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Audio/100429%20-%20Stereo%20Extension/Specifications/100429-CECZ.pdf?v=1769369055523" target="_blank" rel="noopener noreferrer"><strong>Declaration of Conformity CZ</strong></a></div>
<div>PDF | Declaration of Conformity CZ</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Declaration of Conformity PL" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Audio/100429%20-%20Stereo%20Extension/Specifications/100429-CEPL.pdf?v=1769369055523" target="_blank" rel="noopener noreferrer"><strong>Declaration of Conformity PL</strong></a></div>
<div>PDF | Declaration of Conformity PL</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="CB Test Certificate" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Audio/100429%20-%20Stereo%20Extension/Specifications/100429-CB%20Test%20Certificate.pdf?v=1769369055523" target="_blank" rel="noopener noreferrer"><strong>CB Test Certificate</strong></a></div>
<div>PDF | CB Test Certificate</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="ETL Certificate" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Audio/100429%20-%20Stereo%20Extension/Specifications/100429-ETL%20Certificate.pdf?v=1769369055523" target="_blank" rel="noopener noreferrer"><strong>ETL Certificate</strong></a></div>
<div>PDF | ETL Certificate</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Documentation" href="https://www.loxone.com/dede/kb/stereo-extension/" target="_blank" rel="noopener noreferrer"><strong>Documentation</strong></a></div>
<div>Dokumentation | Documentation</div>
<div> </div>
</div>
</div>
<div>
<div>
<div><a title="Datasheet" href="https://pim.loxone.com/datasheet/100429-stereo-extension" target="_blank" rel="noopener noreferrer"><strong>Datasheet</strong></a></div>
<div>PDF | Datasheet</div>
<div> </div>
</div>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>Loxone Eleectronics GmbH</li>
<li><strong>Adresse:</strong> Smart Home 1, 4154 Kollerschlag Österreich</li>
<li><strong>E-Mail: </strong><a href="mailto:office@loxone.com">office@loxone.com</a></li>
</ul>
