Beschreibung
Raumfeuchtefühler 220.421 mit Sollwerteinsteller am Gehäuse
Der RAM Raumfeuchtefühler 220.421 misst die relative Luftfeuchte in Komforträumen und trägt zusätzlich ein Potentiometer mit Drehknopf, über das der Reglersollwert direkt am Fühler eingestellt wird. Der Nutzer im Raum kommt damit an den Sollwert, ohne zum Regelgerät zu müssen. An das Ausgangssignal lassen sich bis zu sechs RAM-Regel- oder Anzeigegeräte parallel anschließen.
Kapazitiver Sensor mit linearer Ausgangsspannung
Die Feuchtemessung erfolgt mit einem kapazitiven Sensor, dessen Kapazitätsänderung in eine proportionale Gleichspannung umgeformt wird: 0 bis 100 % rF entsprechen 1,6 bis 8,4 V, ein Prozentpunkt sind 0,068 V. Die Messgenauigkeit beträgt ±3 % rF im Bereich 20 bis 90 % rF bei 5 bis 35 °C. Sensor und Auswerteelektronik bilden ein steckbares Modul, das als Ganzes kalibriert ist und sich ohne Nachkalibrierung tauschen lässt. Als Ersatzteil heißt es 220.321.001.
Sollwerteinsteller anschließen und den Bereich einengen
Den Sollwerteinsteller schließen Sie an die Reglerklemmen an, die für einen Fernversteller ausgewiesen sind. Die Klemmen 11, 12 und 13 entsprechen dabei den Klemmen 1, 2 und 3 des RAM-Sollwertfernverstellers. Der Einstellbereich reicht von 0 bis 100 % rF.
Sie können ihn nach beiden Seiten einengen, etwa auf 40 bis 70 % rF. Drücken Sie den Einstellknopf von hinten durch und nehmen Sie die Begrenzungsscheiben heraus. Legen Sie eine Scheibe mit der Spitze bei 40 % ein, die zweite bei 70 %. Stecken Sie den Knopf in der ursprünglichen Stellung auf, ohne dass der Zapfen an der Unterseite einrastet. Stellen Sie ihn dann zwischen 40 und 70 %, halten Sie von hinten gegen und drücken Sie ihn ganz ein.
Gehäuse, Montageort und die Eckdaten

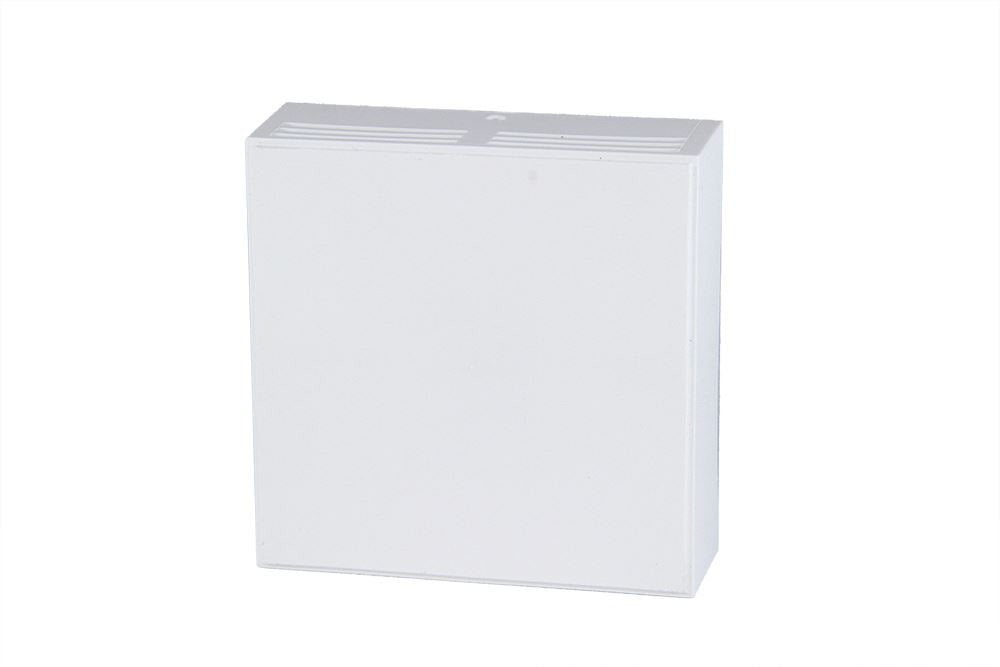

Das weiße Kunststoffgehäuse für Wandaufbau in trockenen Räumen misst 80 mal 80 mal 30 mm. Der Stecksockel mit den Anschlussklemmen wird separat montiert und verdrahtet und passt auf die genormte 58-mm-Unterputzdose. Montieren Sie den Fühler in etwa 1,5 m Höhe mit den Belüftungsschlitzen oben und unten, nicht an kalten Außenwänden und nicht neben Fenstern, Türen oder Leuchten. Ecken und Nischen scheiden wegen der schlechten Luftzirkulation aus.
- Nennmessbereich: 0 bis 100 % rF
- Einstellbereich des Sollwerteinstellers: 0 bis 100 % rF, einengbar
- Ausgang: 1,6 bis 8,4 V Gleichspannung
- Messgenauigkeit: ±3 % rF (20 bis 90 % rF, 5 bis 35 °C)
- Betriebsspannung: 10 V Gleichspannung, ca. 3 mA
- Belastung des Ausgangs: höchstens 0,5 mA
- Betriebsbereich: 0 bis +60 °C, 0 bis 100 % rF
- Gehäuse: weißer Kunststoff, 80 x 80 x 30 mm
- Schutzart: IP 30
- Gewicht: 100 g
Abgrenzung zum 220.321
Wenn der Sollwert ausschließlich am Regelgerät eingestellt werden soll, genügt der 220.321. Er ist ansonsten baugleich, wiegt 90 statt 100 g und hat keinen Drehknopf. Soll neben der Feuchte auch die Temperatur erfasst werden, gibt es die Raumfeuchte-Temperaturfühler 222.301 und 222.401.
Ausschreibungstext für den Raumfeuchtefühler 220.421
RAM-Raumfeuchtefühler Typ 220.421. Elektronischer Feuchtefühler mit steckbarem Sensormodul und Sollwerteinsteller in weißem Wandaufbaugehäuse 80x80x30 mm. Nennmessbereich 0 bis 100 % rF, Einstellbereich 0 bis 100 % rF.
