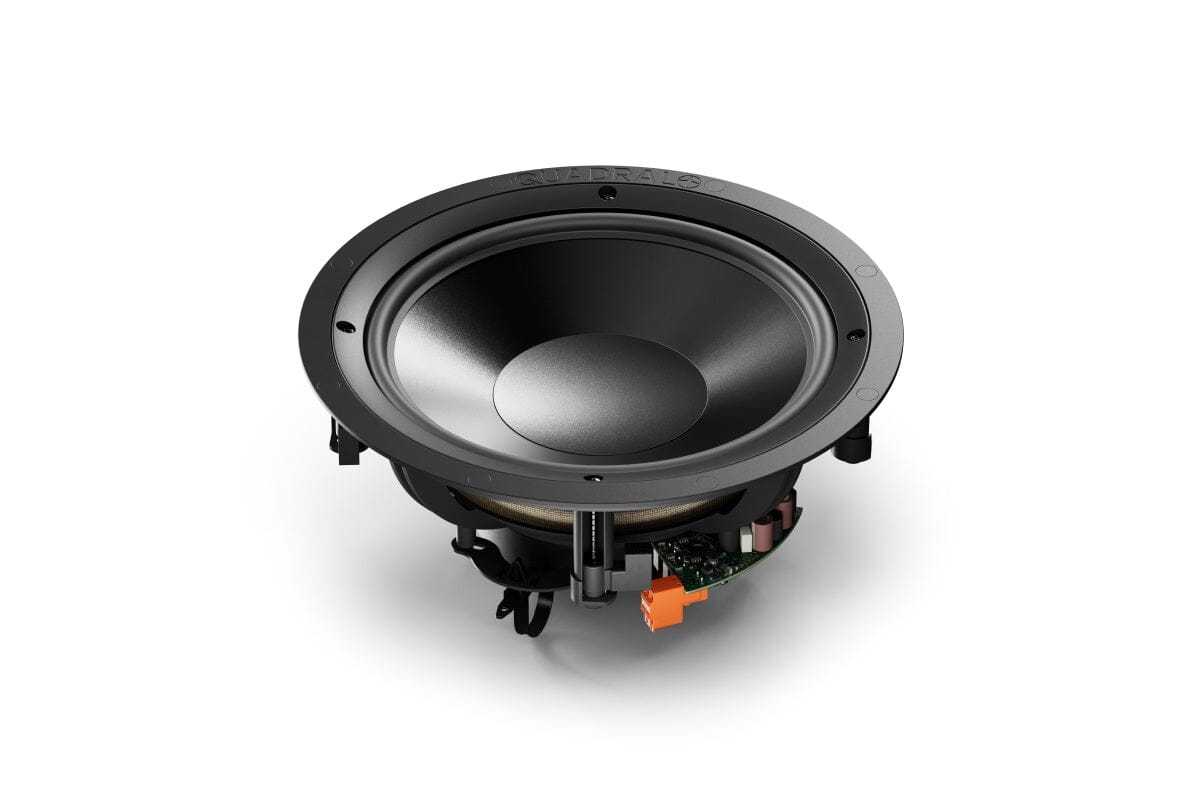

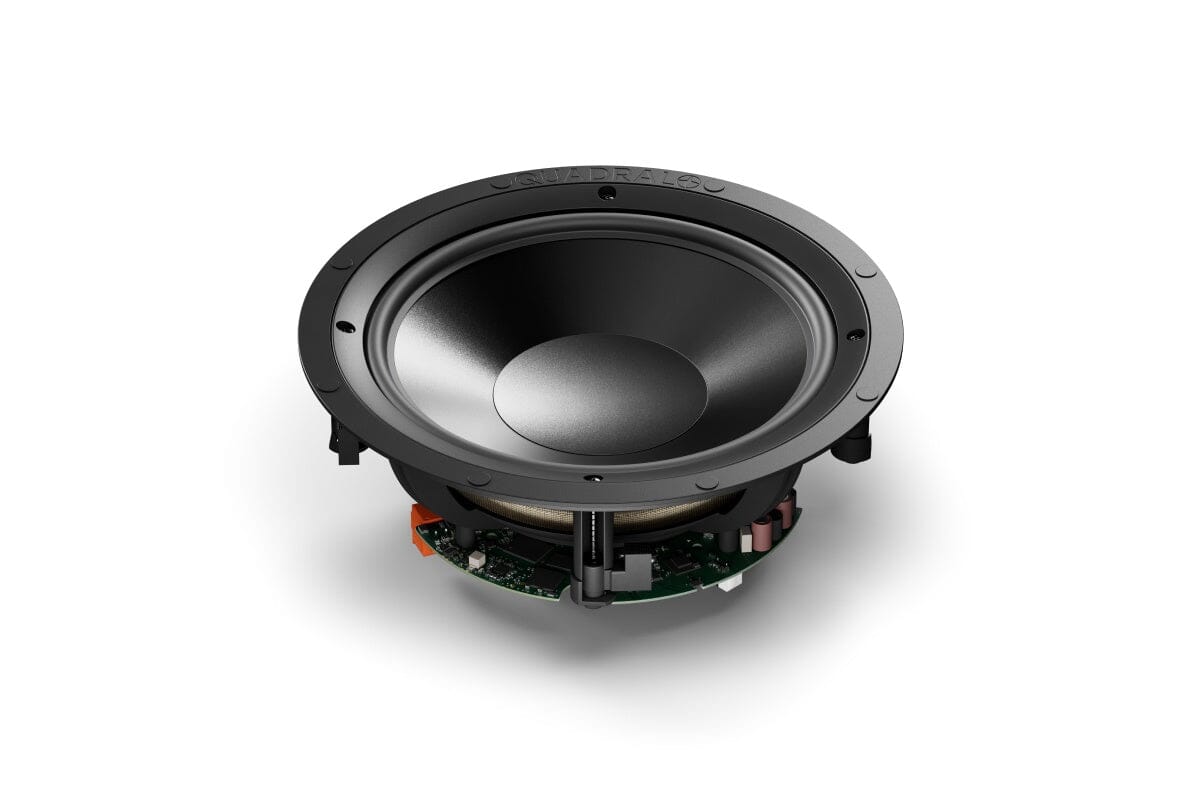

Loxone Install Sub 10 – Aktiv-Subwoofer für flexible Audiolösungen
Der Loxone Install Sub 10 ist das ideale Herzstück einer professionellen Audioinstallation im Smart Home. Dieser aktive Subwoofer mit Doppelschwingspule wird direkt über Loxone Tree Turbo angeschlossen und kann das Audiosignal an bis zu 20 Client Speakers übertragen. Die flexible Master- und Client-Variante ermöglicht skalierbare Lösungen für Gebäude jeder Größe. Mit einem Class-D-Verstärker (35W Nennleistung/70W Spitzenleistung) und dem 254mm Tieftöner liefert der Install Sub 10 präzise tiefe Frequenzen (30–100Hz) für beeindruckende Klangqualität.
- Doppelschwingspulen-Tieftöner mit 254mm Durchmesser und Altima-Membran
- Class-D-Verstärker: 35W Nennleistung, 70W Spitzenleistung
- Übertragungsbereich 30–100Hz mit 105dB SPL (max. @ 1m)
- Bluetooth V4.2 und Tree Turbo Integration für nahtlose Loxone-Vernetzung
- Bis zu 20 Clients pro Master mit maximal 150m Gesamtleitungslänge
Der Install Sub 10 ist in Master und Client Varianten verfügbar und passt perfekt in dein Loxone Smart Home Audiosystem. Ergänze deine Installation noch heute mit präzisem Bass!
<style>
.st-loxone-specs .st-specs-table {
width: 100%;
border-collapse: collapse;
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-loxone-specs .st-specs-table tr {
transition: background-color 0.2s ease;
}
.st-loxone-specs .st-specs-table tr:nth-child(odd) {
background-color: #f9f9f9;
}
.st-loxone-specs .st-specs-table tr:nth-child(even) {
background-color: #ffffff;
}
.st-loxone-specs .st-specs-table tr:hover {
background-color: #69C350;
}
.st-loxone-specs .st-specs-table tr:hover td {
color: #ffffff;
}
.st-loxone-specs .st-specs-table td {
padding: 12px 16px;
border: 1px solid #e5e5e5;
transition: color 0.2s ease;
}
.st-loxone-specs .st-specs-table td:first-child {
font-weight: 600;
color: #333333;
width: 40%;
}
.st-loxone-specs .st-specs-table td:last-child {
color: #666666;
width: 60%;
}
</style>
<div class="st-loxone-specs">
<table class="st-specs-table">
<tr><td>Versorgungsspannung</td><td>18VDC ... 26VDC</td></tr>
<tr><td>Leistungsaufnahme</td><td>1,5W (Standby)35W (Spitze)</td></tr>
<tr><td>Loxone Tree Turbo</td><td>Verbindung mit Audioserver oder Miniserver Compact</td></tr>
<tr><td>Master-Client Interface (MCI)</td><td>bis zu 20 Speaker Clients pro Masterbis zu 30m Kabellänge zwischen den Clientsbis zu 600m GesamtlängeVerkabelung: Twisted Pair, Linientopologie</td></tr>
<tr><td>Drahtlos</td><td>Bluetooth: Eingang V4.2</td></tr>
<tr><td>Lautsprecher Typ</td><td>Aktiv-Subwoofer, Doppelschwingspule</td></tr>
<tr><td>Class-D-Verstärker</td><td>35W Nennleistung70W Spitzenleistung</td></tr>
<tr><td>Übertragungsbereich</td><td>30 ... 100Hz</td></tr>
<tr><td>Übergangsfrequenz</td><td>100Hz</td></tr>
<tr><td>SPL</td><td>105dB &#64; 1m max.</td></tr>
<tr><td>Tieftöner Ø</td><td>254 mm / 10“</td></tr>
<tr><td>Tieftöner-Membranmaterial</td><td>Altima (Aluminium-, Titan-, Magnesium- Verbundwerkstoff)</td></tr>
<tr><td>Temperatur</td><td>-10…50 °C / 14…122 °F</td></tr>
<tr><td>Luftfeuchtigkeit</td><td>max. 95 % r. F. (nicht kondensierend)</td></tr>
<tr><td>Klemmentyp</td><td>24VDC: TFKC 2.5 Tree Turbo, MCI: DG220B</td></tr>
<tr><td>Leiterquerschnitt</td><td>24VDC: 1 ... 2.5mm² / AWG17…12 Tree Turbo, MCI: 0.28 ... 0.8mm² / AWG23 ... 18</td></tr>
<tr><td>Leitertyp</td><td>24VDC: Stranded / Solid Tree Turbo, MCI: Solid</td></tr>
<tr><td>Abisolierlänge</td><td>24VDC: 10mm / 0.39“ Tree Turbo, MCI: 5 ... 6mm / 0.2 ... 0.24"</td></tr>
<tr><td>Temperaturbeständigkeit</td><td>24VDC: -40 ... 70°C / -40 ... 158°F Tree Turbo, MCI: -40 ... 105°C / -40 ... 221°F</td></tr>
<tr><td>Anschlussart</td><td>24VDC: Push-in Tree Turbo, MCI: Push-in</td></tr>
<tr><td>Farbe</td><td>Schwarz: RAL 9004</td></tr>
<tr><td>Glanzgrad</td><td>Matt</td></tr>
</table>
</div>
<style>
.st-loxone-lieferumfang {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
list-style: none;
padding: 0;
margin: 0;
}
.st-loxone-lieferumfang li {
padding: 10px 0;
border-bottom: 1px solid #e5e5e5;
display: flex;
align-items: center;
}
.st-loxone-lieferumfang li:last-child {
border-bottom: none;
}
.st-loxone-lieferumfang .st-menge {
font-weight: 700;
color: #69C350;
min-width: 50px;
margin-right: 15px;
}
.st-loxone-lieferumfang .st-artikel {
color: #333333;
}
</style>
<ul class="st-loxone-lieferumfang">
<li><span class="st-menge">1x</span><span class="st-artikel">Schrauben für Montage</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Einbauschablone</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Frontabdeckung (schwarz)</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Folder</span></li>
</ul>
<style>
.st-loxone-downloads {
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-loxone-downloads > div {
padding: 12px 0;
border-bottom: 1px solid #e5e5e5;
}
.st-loxone-downloads > div:last-child {
border-bottom: none;
}
.st-loxone-downloads a {
color: #69C350;
text-decoration: none;
}
.st-loxone-downloads a:hover {
color: #528a3a;
text-decoration: underline;
}
.st-loxone-downloads a strong {
font-weight: 600;
}
</style>
<div class="st-loxone-downloads">
<div>
<div>
<div><a title="Folder" href="https://pim.loxone.com/01 Product Data/01 Products/Audio/610162 - Install Sub 10 Master/Specifications/610162-Folder.pdf" target="_blank" rel="noopener noreferrer"><strong>Folder</strong></a></div>
</div>
</div>
<div>
<div>
<div><a title="Declaration of Conformity" href="https://pim.loxone.com/01 Product Data/01 Products/Audio/610149 - Install Speaker 7 Master/Specifications/CEEU_Master Speaker_610149,610152,610162,610156,610168.pdf" target="_blank" rel="noopener noreferrer"><strong>Declaration of Conformity</strong></a></div>
</div>
</div>
<div>
<div>
<div><a title="Declaration of Conformity CZ" href="https://pim.loxone.com/01 Product Data/01 Products/Audio/610162 - Install Sub 10 Master/Specifications/CECZ_Install Sub 10 Master_610162.pdf" target="_blank" rel="noopener noreferrer"><strong>Declaration of Conformity CZ</strong></a></div>
</div>
</div>
<div>
<div>
<div><a title="Assembly instruction - installation in Furniture" href="https://pim.loxone.com/01 Product Data/01 Products/Audio/610162 - Install Sub 10 Master/Specifications/Instal Sub 10 furniture installation front-downfire_DE.pdf" target="_blank" rel="noopener noreferrer"><strong>Assembly instruction - installation in Furniture</strong></a></div>
</div>
</div>
<div>
<div>
<div><a title="Assembly instruction - Custom Enclosure Downfire" href="https://pim.loxone.com/01 Product Data/01 Products/Audio/610162 - Install Sub 10 Master/Specifications/Install Sub 10 box downfire_DE.pdf" target="_blank" rel="noopener noreferrer"><strong>Assembly instruction - Custom Enclosure Downfire</strong></a></div>
</div>
</div>
<div>
<div>
<div><a title="Assembly instruction - Custom Enclosure Frontfire" href="https://pim.loxone.com/01 Product Data/01 Products/Audio/610162 - Install Sub 10 Master/Specifications/Install Sub 10 box frontfire_DE.pdf" target="_blank" rel="noopener noreferrer"><strong>Assembly instruction - Custom Enclosure Frontfire</strong></a></div>
</div>
</div>
</div>
