Beschreibung

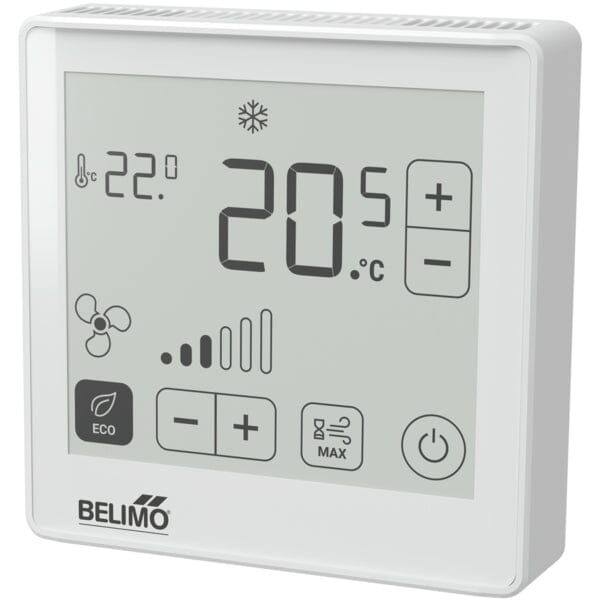

Belimo P-22RT-1900D-1 – Raumbediengerät mit ePaper-Touch-Display
Das P-22RT-1900D-1 von Belimo misst die Raumtemperatur aktiv und macht den Sollwert über ein kontrastreiches ePaper-Touch-Display direkt im Raum bedienbar. Mit MP-Bus, zwei frei konfigurierbaren Analogausgängen und NFC-Parametrierung lässt sich das P-22RT-1900D-1 an praktisch jeden Regler anbinden – ob Loxone Miniserver, Fremdfabrikat oder bestehende Gebäudeautomation.
Messwerte und Genauigkeit
Das P-22RT-1900D-1 erfasst die Temperatur im Bereich 0…50 °C mit einer Genauigkeit von ±0,3 °C bei 25 °C und einer Langzeitstabilität von ±0,03 °C pro Jahr. Eine adaptive Temperaturkompensation gleicht die Eigenerwärmung des Geräts über den gesamten Versorgungsspannungsbereich aus – die Raumtemperatur wird dadurch auch bei wechselnder Last zuverlässig erfasst.
Anbindung: MP-Bus und zwei Analogausgänge
Zwei Analogausgänge liefern wahlweise 0…10 V (Werkseinstellung), 0…5 V oder 2…10 V. Werkseitig gibt AO1 die Temperatur und AO2 den Sollwert aus. Alternativ kommuniziert das P-22RT-1900D-1 über MP-Bus mit bis zu 8 (16) Knoten. Die Konfiguration erfolgt mit Belimo Assistant 2 – per NFC sogar ohne angelegte Spannung.
Bedienung am ePaper-Touch-Display
Das 69 × 62 mm große ePaper-Display reflektiert Licht wie normales Papier und bleibt dadurch aus jedem Winkel ablesbar, ohne selbst zu leuchten – nachts stört keine Hintergrundbeleuchtung. Über die Touch-Felder stellt der Nutzer den Temperatursollwert absolut (10…40 °C) oder relativ (−5…+5 °C) ein; der Bereich lässt sich mit Belimo Assistant 2 einschränken. Welche Funktionsblöcke sichtbar sind, ist frei konfigurierbar.
Montage und Ausführung
Gehäuse aus PC in Weiß RAL 9003 (UL94V-0), Schutzart IP30, Speisung AC/DC 24 V bei 1 VA bzw. 0,5 W. Der Anschluss erfolgt über Federzugklemmen 0,25…1,5 mm² (nur Kupferkabel), die Kabeleinführung wahlweise von hinten, oben oder unten. Gewicht 0,11 kg, Montageschrauben liegen bei.
Unterschied zum P-22RT-1800D-1
Das P-22RT-1900D-1 ist das reine Bediengerät: zwei Analogausgänge, kein 4…20 mA. Wer einen dritten Ausgang oder ein Stromsignal benötigt – etwa bei langen Leitungswegen oder störbehafteter Umgebung – greift zum P-22RT-1800D-1, das zusätzlich als reiner Raumsensor eingesetzt werden kann.
Wofür eignet sich das P-22RT-1900D-1?
Typische Einsatzbereiche sind Büros, Besprechungsräume, Hotelzimmer und Bildungseinrichtungen – überall dort, wo Nutzer den Sollwert selbst anpassen sollen, das Messergebnis aber belastbar bleiben muss. Werden zusätzlich Feuchte oder CO₂ benötigt, decken die Schwestermodelle P-22RTH-1900D-1 und P-22RTM-1900D-1 denselben Anwendungsfall ab.
