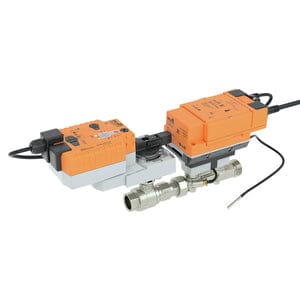

Belimo EV040R2+KBAC
Das Belimo Energy Valve™ ist eine innovative Lösung, die das Energiemanagement von Heiz- und Kühlsystemen revolutioniert. Es kombiniert hochpräzise Energiemessung, druckunabhängige Durchflussregelung und die Möglichkeit einer IoT-basierten Abrechnung in einem einzigen Gerät. Dies ermöglicht eine nahtlose Integration in moderne Gebäudeautomationssysteme und bietet eine transparente Überwachung sowie Optimierung der Systemleistung.
Features des Belimo EV040R2+KBAC:
- Elektr. 2-Weg-PI-RKH Belimo Energy Valve™ mit Notstellfunktion
- AC/DC 24 V
- BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud
- 2...10 V
- DN 40
- Innen- und Aussengewinde
- Rp 1 1/2"G 2"
- PN 25
- ps 1600 kPa
- V'nom 2.78 l/s
- Mediumstemperatur -10...120°C [14...248°F]
- Glykolüberwachung
Beim Einbau in Rohrleitungen empfehlen wir das Zubehör EXT-EF-..F (Rohrverschraubung).
Für Informationen zu mitgelieferten Teilen und verfügbarem Zubehör siehe Datenblatt.
Highlights und Funktionen:
-
Zertifizierte Energiemessung (EN 1434/MID)
Das Energy Valve ist MID-zertifiziert und bietet eine hochpräzise Wärmemessung. Es erfüllt die Anforderungen der Europäischen Messgeräterichtlinie (2014/32/EU), was eine zuverlässige Abrechnung der Energiekosten ermöglicht.
-
Druckunabhängige Durchflussregelung
Das Belimo Energy Valve™ regelt kontinuierlich den Durchfluss und passt sich automatisch an Druckschwankungen im System an. Dies verbessert die Energieeffizienz und gewährleistet einen optimierten Betrieb, unabhängig von den Betriebsbedingungen.
-
Delta-T-Management
Mit dem integrierten Delta-T-Manager wird eine konstante Temperaturspreizung zwischen Vor- und Rücklauf sichergestellt. Dies verhindert das "Low Delta-T"-Syndrom, bei dem eine zu geringe Temperaturdifferenz Energieverluste verursacht. Das System passt den Durchfluss an, um nur die benötigte Wassermenge bereitzustellen, was den Komfort maximiert und den Energieverbrauch minimiert.
-
IoT-basierte Abrechnung
Das Energy Valve kann an die Belimo Cloud angeschlossen werden, um Energieverbrauchsdaten sicher und in Echtzeit zu übertragen. Dies ermöglicht eine flexible, IoT-basierte Abrechnung, bei der autorisierte Dritte auf die Daten zugreifen können, um sie für Abrechnungszwecke oder Optimierungsmaßnahmen zu nutzen.
-
Glykolmessung und -kompensation
Das Energy Valve misst und kompensiert automatisch Glykol im Wasser. Dadurch wird eine genaue Energiemessung sichergestellt, selbst wenn sich die Glykolkonzentration ändert. Bei der MID-Version wird zusätzlich ein Glykol-Alarm ausgelöst.
-
Einfache Integration und digitale Abläufe
Die Systeme sind über BACnet/IP, Modbus TCP, RTU sowie Power over Ethernet (PoE) in bestehende Gebäudeautomationssysteme integrierbar. Die intuitive Inbetriebnahme und Parametrierung erfolgen über den Belimo Assistant, eine App, die die Einrichtung und Diagnose stark vereinfacht.
-
Energie-Monitoring
Durch die kontinuierliche Erfassung der dem System zugeführten thermischen Energie lassen sich Optimierungspotenziale leicht identifizieren. Dies trägt zu einer effizienteren Nutzung und Verwaltung der Energieressourcen bei.
-
Automatischer hydraulischer Abgleich
Das Energy Valve misst kontinuierlich den Volumenstrom und passt sich automatisch an Druckänderungen im System an. Ein manueller hydraulischer Abgleich ist nicht mehr nötig, was die Inbetriebnahme und Wartung erheblich erleichtert.
Vorteile für verschiedene Anwender:
-
Planer:
Reduzierter Planungsaufwand dank der All-in-One-Lösung. Das System ermöglicht eine schnelle und einfache Ventilauswahl sowie rückverfolgbare Protokollierungen der Inbetriebnahme.
-
Gebäudeeigentümer:
Hohe Kosteneffizienz durch niedrige Betriebs- und Inbetriebnahmekosten. Die Daten lassen sich transparent verfolgen, und die direkte Internetanbindung gewährleistet zukunftssichere Investitionen.
-
Facility Manager:
Druckunabhängige Regelung und Glykolkompensation garantieren maximale Betriebssicherheit bei minimalem Wartungsaufwand. Über die Cloud werden Energie- und Systemdaten in Echtzeit überwacht.
-
Installateure:
Die Geräte sparen Zeit durch einfache Installation, automatische Protokollierung und Wegfall eines aufwendigen hydraulischen Abgleichs. Die Inbetriebnahme ist dank der NFC-Schnittstelle besonders unkompliziert.
-
Systemintegratoren:
Einfache Integration in offene Systeme, flexible Wahl der Steuerung (BACnet, Modbus, MP-Bus) und ein energieoptimierter Betrieb durch vollständige Datentransparenz.
Zusammenfassung:
Das Belimo Energy Valve™ bietet eine umfassende Lösung für die effiziente Regelung, Überwachung und Abrechnung von Heiz- und Kühlsystemen. Dank IoT-Anbindung, präziser Energiemessung und einfacher Integration verbessert das System die Energieeffizienz und verringert die Betriebskosten. Es ist eine zukunftssichere Investition für modernes Gebäudemanagement.
<!DOCTYPE html>
<html lang="de">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Ventilspezifikationen</title>
<style>
table {
width: 100%;
border-collapse: collapse;
}
th, td {
border: 1px solid black;
padding: 8px;
text-align: left;
}
th {
background-color: #f2f2f2;
}
caption {
font-weight: bold;
margin-bottom: 10px;
}
</style>
</head>
<body>
<table>
<caption>Ventilspezifikationen</caption>
<tr>
<th>Parameter</th>
<th>Wert</th>
</tr>
<tr>
<td>Anschluss</td>
<td>2-Weg</td>
</tr>
<tr>
<td>V'nom [l/s]</td>
<td>2.78</td>
</tr>
<tr>
<td>Einstellbarer Durchfluss</td>
<td>25...100% von V'nom</td>
</tr>
<tr>
<td>Medien</td>
<td>Kalt- und Warmwasser, Wasser mit Glykol bis max. 60% vol.</td>
</tr>
<tr>
<td>Mediumstemperatur</td>
<td>-10...120°C [14...248°F]</td>
</tr>
<tr>
<td>Mediumstemperatur Hinweis</td>
<td>Bei einer Mediumstemperatur von -10...2°C wird eine Spindelheizung oder eine Ventilhalsverlängerung empfohlen.<br>Die zulässige Mediumstemperatur kann je nach Antriebstyp eingeschränkt sein. Begrenzungen sind den jeweiligen Datenblättern der Antriebe zu entnehmen.</td>
</tr>
<tr>
<td>Schliessdruck</td>
<td>1400 kPa</td>
</tr>
<tr>
<td>Differenzdruck Δpmax</td>
<td>350 kPa</td>
</tr>
<tr>
<td>Differenzdruck Hinweis</td>
<td>200 kPa für geräuscharmen Betrieb</td>
</tr>
<tr>
<td>Durchflusskennlinie</td>
<td>Gleichprozentig</td>
</tr>
<tr>
<td>Leckrate</td>
<td>Luftblasendicht, Leckrate A</td>
</tr>
<tr>
<td>Rohranschluss</td>
<td>Innen- und Aussengewinde</td>
</tr>
</table>
<br>
<table>
<caption>Spezifikationen des Antriebs</caption>
<tr>
<th>Parameter</th>
<th>Wert</th>
</tr>
<tr>
<td>Spannung AC/DC</td>
<td>AC/DC 24 V</td>
</tr>
<tr>
<td>Leistungsaufnahme (Betrieb)</td>
<td>5 W</td>
</tr>
<tr>
<td>Leistungsaufnahme (Halten)</td>
<td>3.9 W</td>
</tr>
<tr>
<td>Leistungsverbrauch Dimensionierung</td>
<td>7.5 VA</td>
</tr>
<tr>
<td>Anschluss Speisungssteuerung</td>
<td>Kabel 1 m, 6x 0.75 mm²</td>
</tr>
<tr>
<td>Ethernet-Anschluss</td>
<td>RJ45-Steckbuchse</td>
</tr>
<tr>
<td>Ansteuerungsart</td>
<td>BACnet/IP<br>BACnet MS/TP<br>Modbus TCP<br>Modbus RTU<br>MP-Bus<br>DC 2...10 V<br>DC 0.5...10 V<br>Hybrid (kommunikativ/analog)<br>Cloud</td>
</tr>
<tr>
<td>Schutzklasse</td>
<td>IP54</td>
</tr>
</table>
</body>
</html>
<ul>
<li>Belimo EV040R2+KBAC</li>
<li>Schutztülle zu RJ-Anschlussmodul mit Bride A-22PEM-A04</li>
<li>Tauchhülse nicht rostender Stahl, 50 mm, G 1/4", SW17 A-22PE-A07</li>
<li>Dämmschale für EPIV / Belimo Energy Valve™ DN 15...25 Z-INSH15</li>
<li>Dämmschale für EPIV / Belimo Energy Valve™ DN 32...50 Z-INSH32</li>
</ul>
