Wohnungsregler mit verdeckter Bedienung für Zu- und Abluft

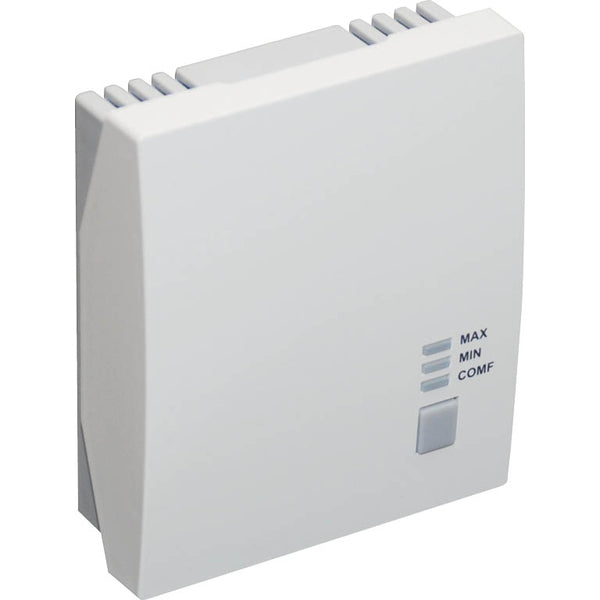

Der CRA24-B3P ist ein mikroprozessorgesteuerter Wohnungsregler aus der CRA24-Serie von Belimo für die Wandmontage im Raum, ausgelegt für kontrollierte Wohnungslüftungen in hochdichten Wohnungsbauten. Er steuert Zuluftgerät, Abluftgerät und ein Heizventil über drei getrennte analoge Ausgänge an, die Bedienelemente liegen verdeckt unter der Abdeckung.
Regelstrategie über Luftvolumen oder Raumtemperatur
Der Regler lässt sich wahlweise auf Luftvolumenregelung im Bereich von 30 bis 70 Prozent oder auf Raumtemperaturregelung mit einer Korrektur von bis zu 3 Kelvin einstellen. Eine Küchenübersteuerung gleicht den Druck bei Abluftspitzen aus, eine Badübersteuerung sorgt für intensivere Feuchteabführung. Die Energiesperre aktiviert dreimal täglich eine 30-minütige Zwangslüftung, der Frostschutz greift ab 14 Grad Celsius, eine Maximaltemperaturüberwachung begrenzt die Raumtemperatur auf 28 Grad Celsius.
Ansteuerung und Anschluss
Der CRA24-B3P wird mit AC 24 V versorgt und über Schraubklemmen angeschlossen.
- Systemausgang Zuluft: 2…10 V, maximal 5 mA
- Systemausgang Abluft: 2…10 V, maximal 5 mA
- Heizausgang: 2-Punkt oder 3-Punkt, AC 24 V, maximal 0,5 A / 10 VA
- Eingang für externen Temperatursensor NTC 5 kΩ
- Eingänge für Energiesperre sowie Küchen- und Badübersteuerung
- Nennspannung AC 24 V, 50/60 Hz, Leistungsaufnahme 3 VA ohne Antriebe
- Sollwertbereich 15…36 Grad Celsius, werkseitig 21 Grad Celsius
- Bedienung über verdeckten Drehknopf und Modusschalter für COMF, MIN und MAX
Ausschreibungstext
Elektronischer Wohnungsregler CRA24-B3P für kontrollierte Wohnungslüftungen, mit drei analogen Ausgängen für Zuluft, Abluft und Heizung, verdeckter Bedienung, wählbarer Regelstrategie über Luftvolumen oder Raumtemperatur sowie Küchen- und Badübersteuerung, Versorgung AC 24 V.
