Drehantrieb für Zonenventile mit 24 V Kleinspannung

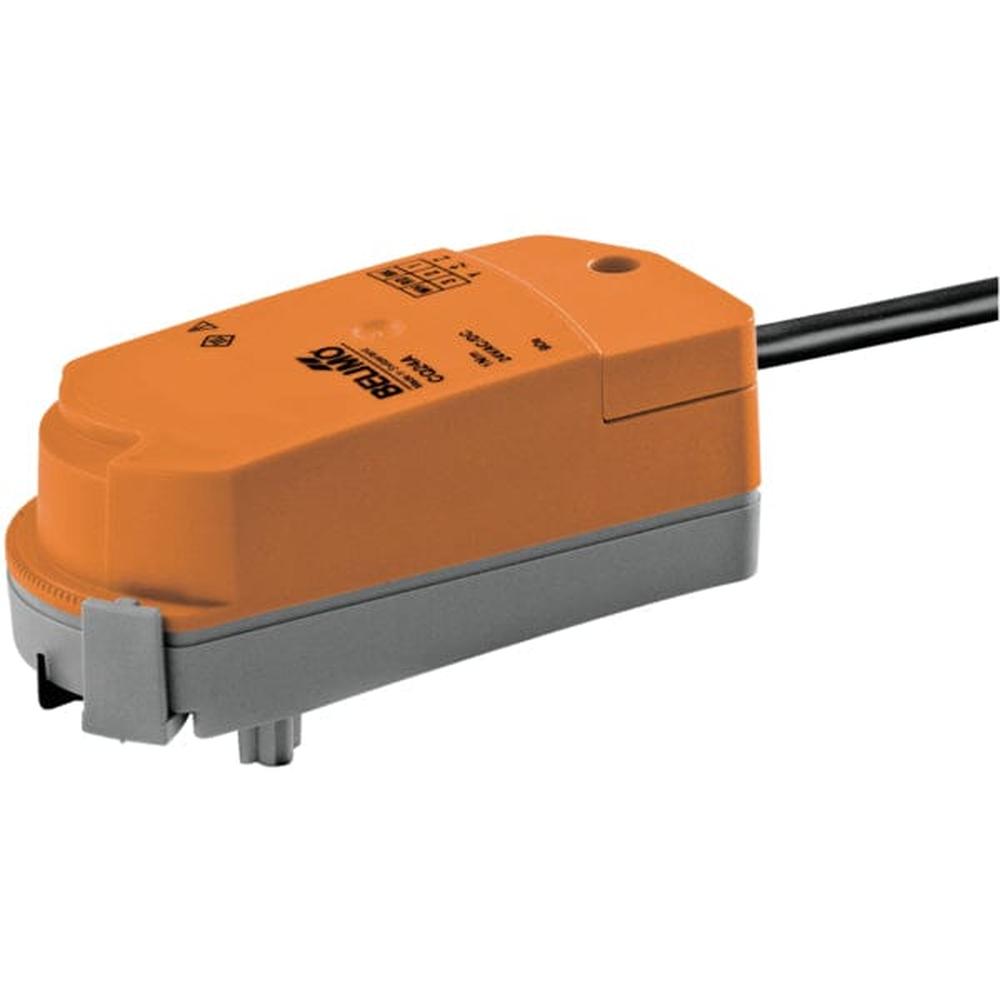

Der CQ24A ist ein Drehantrieb für Zonenventile (ZoneTight) mit 1 Nm Drehmoment und Nennspannung AC/DC 24 V, ausgelegt für stationäre Heizungs-, Lüftungs- und Klimaanlagen. Die Speisung erfolgt vom Sicherheitstransformator.
Überlastsicher mit werkzeugfreier Montage
Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Die werkzeugfreie Schnappmontage ermöglicht das Aufstecken von Hand auf das Ventil. Der Drehwinkel lässt sich mittels Clip in 2,5°-Schritten verändern, die Durchflusseinstellung ist damit veränderbar.
Ansteuerung Auf/Zu oder 3-Punkt
Die Ansteuerung erfolgt wahlweise Auf/Zu oder im 3-Punkt-Betrieb, ein Parallelanschluss weiterer Antriebe ist unter Beachtung der Leistungsdaten möglich. Der elektrische Anschluss erfolgt über ein Kabel. Die Handverstellung erfolgt durch Ausklicken und Drehen der Ventilspindel.
- Nennspannung AC/DC 24 V
- Ansteuerung Auf/Zu, 3-Punkt
- Drehmoment 1 Nm
- Laufzeit Motor 75 s / 90°
- Schutzart IP40
- Anschluss über Kabel 1 m, 3x 0,75 mm²
- Umgebungstemperatur 5...40 °C
Montage und Zubehör
Für den Außeneinsatz muss das Gerät vor direktem Kontakt mit Wasser, Schnee, Eis oder aggressiven Gasen geschützt werden. Als Zubehör stehen Spindelverlängerung (ZCQ-E), Gehäusedeckel (ZCQ-W) und Endanschlagclips zur Verfügung.
Ausschreibungstext
Drehantrieb für Zonenventile (ZoneTight), Drehmoment 1 Nm, Nennspannung AC/DC 24 V, Ansteuerung Auf/Zu oder 3-Punkt, Laufzeit 75 s/90°, Schutzart IP40, Kabelanschluss.
<style>.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}.st-specs *{box-sizing:border-box}.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}.st-specs .st-sec{margin:0 0 22px}.st-specs .st-sec:last-child{margin-bottom:0}.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}.st-specs table{width:100%;border-collapse:collapse;margin:0}.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}.st-specs td{color:var(--st-muted)}.st-specs .st-v{display:block}.st-specs .st-v+.st-v{margin-top:6px}.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}.st-specs img{max-width:200px;height:auto;margin-top:4px}@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}.st-specs th{margin-bottom:2px}}</style><div class="st-specs"><div class="st-sec"><h3 class="st-sec-title">Technische Daten</h3><table><tr><th scope="row">Spannung AC/DC</th><td><span class="st-v">AC/DC 24 V</span></td></tr><tr><th scope="row">Leistungsaufnahme (Betrieb)</th><td><span class="st-v">0.3 W</span></td></tr><tr><th scope="row">Leistungsaufnahme (Halten)</th><td><span class="st-v">0.2 W</span></td></tr><tr><th scope="row">Leistungsverbrauch Dimensionierung</th><td><span class="st-v">0.6 VA</span></td></tr><tr><th scope="row">Anschluss Speisungssteuerung</th><td><span class="st-v">Kabel 1 m, 3x 0.75 mm²</span></td></tr><tr><th scope="row">Drehmoment</th><td><span class="st-v">1 Nm</span></td></tr><tr><th scope="row">Ansteuerungsart</th><td><span class="st-v">Auf/Zu</span><span class="st-v">3-Punkt</span></td></tr><tr><th scope="row">Handverstellung</th><td><span class="st-v">Mit Antrieb (ausgeklickt)</span></td></tr><tr><th scope="row">Laufzeit (Motor)</th><td><span class="st-v">75 s / 90°</span></td></tr><tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP40</span></td></tr><tr><th scope="row">Umgebungstemperatur</th><td><span class="st-v">5...40°C [41...104°F]</span></td></tr></table></div></div>
<style>.st-lieferumfang{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}.st-lieferumfang *{box-sizing:border-box}.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}</style><div class="st-lieferumfang"><ul class="st-lu-list"><li><span class="st-menge">1x</span><span class="st-artikel">Belimo CQ24A</span></li></ul></div>
<style>.st-download-links{--st-accent:#00BAF2;--st-ink:#32292F;--st-line:rgba(50,41,47,.18);display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);margin:0}.st-download-links *{box-sizing:border-box}.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}.st-download-links .st-dl{display:inline-flex;align-items:center;gap:10px;max-width:100%;padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;color:var(--st-ink);text-decoration:none;font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;transition:border-color .15s ease,color .15s ease,background-color .15s ease}.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}@media (max-width:480px){.st-download-links .st-dl-grid{display:block}.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}.st-download-links .st-dl-name{flex:1 1 auto}}@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}</style><div class="st-download-links"><div class="st-dl-grid"><a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_CQ24A_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Datenblatt</span><span class="st-dl-fmt">PDF</span></a><a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_CQ_K_..A_-.._installation-instructions.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Montageanleitung</span><span class="st-dl-fmt">PDF</span></a><a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_CQ24A.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformität</span><span class="st-dl-fmt">PDF</span></a><a class="st-dl" href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_CQ.._EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Umweltdeklaration</span><span class="st-dl-fmt">PDF</span></a></div></div>
<p><strong>Sicherheitsinformationen:</strong></p><ul class="wp-block-list"><li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li><li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li></ul><p><strong>Herstellerinformationen:</strong></p><ul class="wp-block-list"><li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li><li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li><li><strong>E-Mail: </strong>info@belimo.de</li></ul>
