Loxone Tree Extension

Erhältlich
Artikelnummer: 100218
Normaler Preis €129,25 | Spare €-129,25 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt.

Plug & Play Inbetriebnahme

zwei Tree Anschlüsse

bis zu 50 Tree Geräte pro Ast

80% weniger Verkabelungsaufwand

American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay
0

Loxone Tree Extension


Rücksendungen



Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.


Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.



Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Loxone Tree Extension – Die Revolution für smarte Verkabelung!

Mit der Loxone Tree Extension wird das Verkabeln und Einbinden von Geräten in deinem Smart Home oder Gewerbeobjekt einfacher und schneller als je zuvor. Diese Technologie spart dir bis zu 80% an Verkabelungsaufwand und ermöglicht eine flexible, schnelle Integration – und das alles ohne Einbußen bei der Geschwindigkeit und Zuverlässigkeit. Klingt gut? Dann schau dir an, wie die Tree Extension dir das Leben erleichtern kann.

Flexible Topologie: Linie, Stern oder Baum

Egal, ob du eine Linie, Stern- oder Baumstruktur bevorzugst, die Loxone Tree Extension macht's möglich! Bis zu 500 Meter Leitungslänge pro Ast bieten dir maximale Freiheit. Die Verkabelung lässt sich individuell von Gerät zu Gerät gestalten – fast so flexibel wie die Äste eines Baumes!

Warum die Loxone Tree Extension dein Zuhause smarter macht

80% Weniger Verkabelungsaufwand

Mit der Tree Extension sparst du dir jede Menge Kabelsalat. Statt komplizierter und zeitraubender Installationen lassen sich bis zu 50 Tree-Geräte pro Anschluss in einer Baum- oder Sternstruktur ganz easy verbinden – maximal flexibel und total unkompliziert. Dabei sparst du Klemmen, Kabel und jede Menge Platz im Verteiler!

Plug & Play in Rekordzeit

Keine Lust auf lange Installationen? Die Tree Extension macht es dir leicht! Ein Bewegungsmelder Tree ist in nur 20 Sekunden betriebsbereit – einfach anschließen und loslegen. Alle Tree-Produkte sind perfekt aufeinander abgestimmt und funktionieren optimal mit deinem Loxone System. So wird jede Installation zum Kinderspiel.

Updatefähig & Zukunftssicher

Alle Tree-Produkte bleiben durch regelmäßige Software-Updates immer auf dem neuesten Stand. So ist dein Projekt nicht nur heute, sondern auch in Zukunft bestens ausgerüstet. Die Updates laufen automatisch im Hintergrund – ohne dass du eingreifen musst.

Loxone Tree Technologie – Dein Rundum-Paket für smarte Gebäudeautomation

Umfangreiche Produktpalette

Loxone bietet dir alles aus einer Hand: LED-Beleuchtung, Lautsprecher, Schalter und mehr. Alle Tree-Produkte sind optimal aufeinander abgestimmt und sorgen für ein perfektes Zusammenspiel zwischen Hard- und Software. Das Beste daran: Egal, was du für dein Projekt brauchst, du findest es bei Loxone!

Sicher und zuverlässig

Sicherheitsrelevante Tree-Produkte kommunizieren verschlüsselt – für extra Schutz in deinem smarten Zuhause. Die integrierte Diagnosefunktion und Status-LEDs helfen dir, mögliche Verkabelungsfehler direkt zu erkennen und zu beheben. Von der Installation bis zur Wartung: Die Tree Extension sorgt dafür, dass alles reibungslos läuft.

So einfach geht die Installation

  1. Montage: Installiere die Tree Extension in einem geeigneten Verteiler auf der Hutschiene.
  2. Anschluss: Verbinde die Spannungsversorgung und die Link-Datenleitungen mit deinem Miniserver.
  3. Geräte anschließen: Bis zu 50 Tree-Geräte pro Anschluss – perfekt für größere Installationen!
  4. Geräte einlernen: Tree-Geräte werden mit der Loxone Config Software in wenigen Klicks eingerichtet.
  5. Fertig! Dein Loxone Tree System ist bereit und betriebsbereit!

FAQs

Loxone Tree Extension

Was genau ist die Loxone Tree Extension?
Die Loxone Tree Extension ist ein Modul, das dir die schnelle, flexible und sichere Integration von smarten Geräten in dein Zuhause ermöglicht. Sie reduziert den Verkabelungsaufwand um bis zu 80% und ist speziell für eine einfache Plug & Play-Installation entwickelt.
Wie viele Geräte kann ich anschließen?
Mit der Tree Extension kannst du an jedem ihrer zwei Anschlüsse bis zu 50 Tree-Geräte verbinden. Die maximale Leitungslänge pro Ast beträgt 500 Meter – das bietet dir jede Menge Freiheit!
Wie funktioniert die Inbetriebnahme?
Super easy! Schließe deine Tree-Geräte an, öffne die Loxone Config, und lass die Tree Extension die Geräte automatisch erkennen und einlernen. In wenigen Sekunden ist alles bereit!
Was mache ich, wenn ein Update ansteht?
Ganz entspannt bleiben – Updates laufen automatisch im Hintergrund. Sollte ein Update nötig sein, zeigt dir die Loxone Config dies an. Während des Updates bleiben deine Geräte grundsätzlich funktionsfähig, es kann jedoch zu leichten Verzögerungen kommen.
Was tun, wenn es eine Störung gibt?
Die Tree Extension bietet eine integrierte Diagnosefunktion, die dir bei Störungen weiterhilft. Mit der Status-LED erkennst du mögliche Fehler auf einen Blick. Für detailliertere Diagnosen kannst du die Tree Diagnose in der Loxone Config Software nutzen, die dir Lösungsvorschläge bei auftretenden Problemen anzeigt.

Technische Details

<table border="1">
<tr>
<th colspan="2">Product Information</th>
</tr>
<tr>
<td>Part No:</td>
<td>100218</td>
</tr>
<tr>
<th colspan="2">Technical Data</th>
</tr>
<tr>
<td>Power Supply:</td>
<td>9 ... 28VDC</td>
</tr>
<tr>
<td>Power Consumption:</td>
<td>typ. 0.30W</td>
</tr>
<tr>
<td>Interfaces:</td>
<td>Loxone Tree (2 branches, up to 50 devices per branch, max. 500m per branch)<br>Loxone Link (connection with Miniserver)</td>
</tr>
<tr>
<td>Power Loss at Max Load:</td>
<td>0.12W</td>
</tr>
<tr>
<td>Ambient Temperature:</td>
<td>-40 ... 70°C / -40 ... 158°F</td>
</tr>
<tr>
<td>Humidity (Max):</td>
<td>95% r.H. (non-condensing)</td>
</tr>
<tr>
<td>Wire Cross-section:</td>
<td>0.25 … 0.8mm² / AWG23 … 18 (Tree) <br>0.05 … 2.5mm² / AWG30 … 12 (Link)</td>
</tr>
<tr>
<td>Stripping Length:</td>
<td>5mm / 0.2" (Tree) <br>6 … 7.5mm / 0.24 … 0.30” (Link)</td>
</tr>
<tr>
<td>Torque of Terminal Blocks:</td>
<td>0.5 ... 0.6Nm / 0.37 ... 0.44 lbf ft</td>
</tr>
<tr>
<td>Temperature Resistance:</td>
<td>-40 … 105°C / -40 … 221°F</td>
</tr>
<tr>
<td>Color Coding:</td>
<td>Orange/White - +24VDC/GND <br>Blue/White - Loxone Link <br>Green/White - Loxone Tree</td>
</tr>
<tr>
<th colspan="2">Weight & Dimensions</th>
</tr>
<tr>

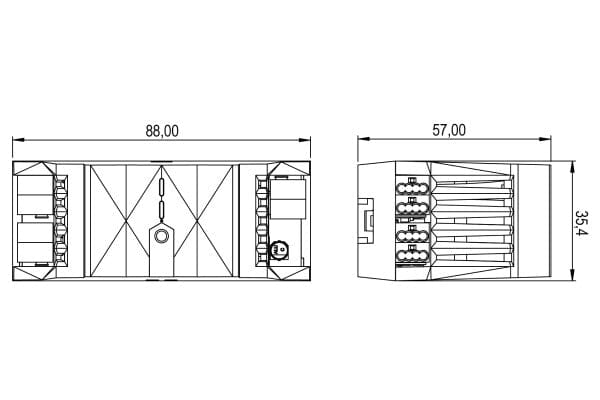

<td>Product Dimensions (LxWxH):</td>
<td>88 x 35.4 x 57mm / 3.46 x 1.39 x 2.24”</td>
</tr>
<tr>
<td>Pack Size (LxWxH):</td>
<td>113 x 69 x 70.5mm / 4.45 x 2.72 x 2.78”</td>
</tr>
<tr>
<td>Net Weight:</td>
<td>60g</td>
</tr>
<tr>
<td>Total Weight:</td>
<td>85g</td>
</tr>
<tr>
<th colspan="2">Certifications & Standards</th>
</tr>
<tr>
<td>Protection Class:</td>
<td>IP20</td>
</tr>
<tr>
<td>Certifications:</td>
<td>UL 62368-1, CSA C22.2#62368-1</td>
</tr>
</table>

Lieferumfang

<p><span data-segment-position="16">1x Tree Extension<br />1x IDC Tool</span></p>
