Loxone Shading Actuator Air Smart Home Loxone Shading Actuator Air Smart Home Loxone Shading Actuator Air Smart Home Loxone Shading Actuator Air Smart Home Loxone Shading Actuator Air Smart Home Loxone Shading Actuator Air Smart Home Loxone Shading Actuator Air Smart Home Loxone Shading Actuator Air Smart Home

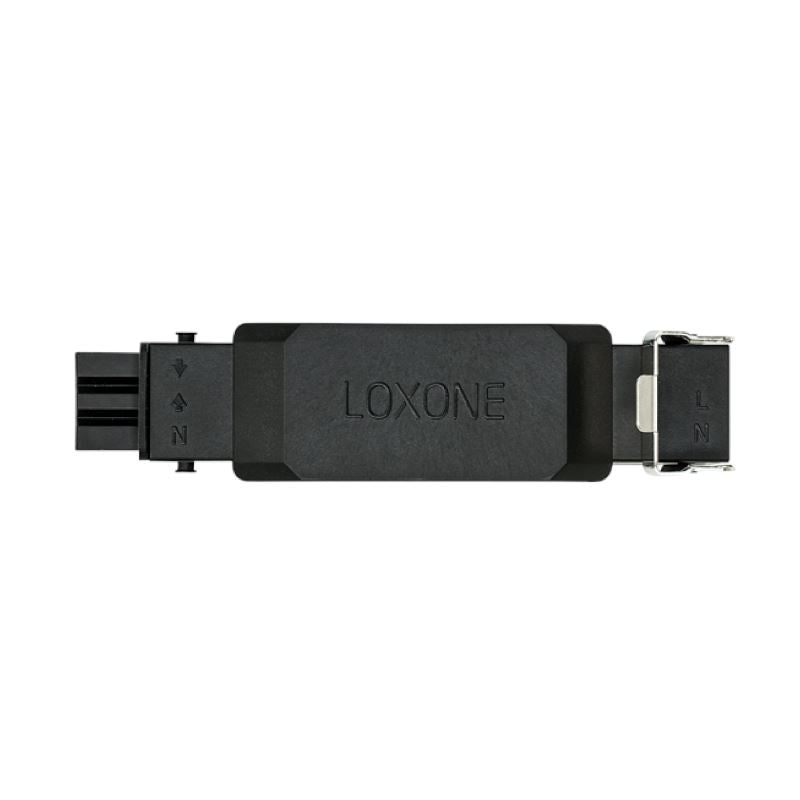

Loxone Shading Actuator Air

Erhältlich
Artikelnummer: 100290
Normaler Preis €135,77 | Spare €-135,77 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.
Zur Wunschliste hinzufügen Lieferung & Rücksendung Anfrage
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay
0

Loxone Shading Actuator Air

Loxone Shading Actuator Air

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

Funkaktor für Netzspannung

Der Shading Actuator Air schaltet zwei Relaisausgänge mit je 5 A und wird über Loxone Air angesteuert. Angeschlossen werden Beschattungsantriebe, ebenso aber Lichtkreise, Lüfter oder Pumpen. Die Endlagen erkennt er selbsttätig, verbunden wird über Hirschmann-Stecker zwischen Zuleitung und Antrieb. Mit IP54 ist er auch für den Einbau im Rollladenkasten geeignet.

Anschluss und Eckdaten

  • Versorgung 110 bis 230 V AC, 50/60 Hz
  • Zwei Relais mit je 5 A bei cos φ = 1, Gesamtlast max. 5 A
  • Mindestlast für die Endlagenerkennung 90 W, max. Einschaltstrom 15 A
  • Leistungsaufnahme typ. 0,25 W, max. 0,90 W
  • Loxone Air auf 868 MHz oder 915 MHz
  • Steckverbindung Hirschmann STAK 3 und STAS 3
  • Umgebungstemperatur -30 bis 50 °C, Schutzklasse IP54
  • Abmessungen 129,1 x 32,5 x 26,8 mm

Ausschreibungstext

Funk-Schaltaktor für Netzspannung, Loxone Shading Actuator Air, Artikelnummer 100290. Zwei Relaisausgänge mit je 5 A, Gesamtlast max. 5 A, automatische Endlagenerkennung ab 90 W Last. Abmessungen 129,1 x 32,5 x 26,8 mm, Schutzklasse IP54. Versorgung 110 bis 230 V AC. Steckverbindung Hirschmann STAK 3 und STAS 3. Anbindung an den Miniserver über Loxone Air.

Technische Details

<style>
.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}}
</style>

<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Spannungsversorgung</th><td><span class="st-v">110 &hellip; 230&nbsp;VAC, 50/60&nbsp;Hz</span></td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td><span class="st-v">typ. 0,25&nbsp;W, max. 0,90&nbsp;W</span></td></tr>
<tr><th scope="row">Verlustleistung bei max. Last</th><td><span class="st-v">1,2&nbsp;W</span></td></tr>
<tr><th scope="row">Mindestlast f&uuml;r Endlagenerkennung</th><td><span class="st-v">90&nbsp;W</span></td></tr>
<tr><th scope="row">Max. Einschaltstrom</th><td><span class="st-v">15&nbsp;A</span></td></tr>
<tr><th scope="row">Ausg&auml;nge</th><td><span class="st-v">2 Relais je 5&nbsp;A@cos &phi; = 1 (Gesamtlast max. 5&nbsp;A)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">LOXONE Air</th><td>
<span class="st-v">868&nbsp;MHz (SRD Band Europa), 4 Kan&auml;le w&auml;hlbar, max. Sendeleistung 15,1&nbsp;mW e.r.p.</span>
<span class="st-v">915&nbsp;MHz (ISM Band Region 2), 10 Kan&auml;le w&auml;hlbar, max. Sendeleistung 13,2&nbsp;mW</span>
<span class="st-v">interne Antenne</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-30 &hellip; 50&nbsp;&deg;C / -22 &hellip; 122&nbsp;&deg;F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95&nbsp;% r.&nbsp;H. (nicht kondensierend)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschl&uuml;sse</h3>
<table>
<tr><th scope="row">Steckverbindung</th><td><span class="st-v">Hirschmann STAK 3, STAS 3</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/100290%20-%20Shading%20Actuator%20Air.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Farbe</th><td><span class="st-v">Schwarz: RAL&nbsp;9005</span></td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Gewicht &amp; Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">94&nbsp;g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">125&nbsp;g</span></td></tr>
<tr><th scope="row">Produktma&szlig;e</th><td><span class="st-v">129,1 x 32,5 x 26,8&nbsp;mm / 5,08 x 1,28 x 1,06&quot; (L x B x H)</span></td></tr>
<tr><th scope="row">Produktma&szlig;zeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/100290%20-%20Shading%20Actuator%20Air.png" alt="Produktma&szlig;zeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packma&szlig;</th><td><span class="st-v">186 x 77 x 30&nbsp;mm / 7,32 x 3,03 x 1,18&quot; (L x B x H)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Zertifizierungen &amp; Standards</h3>
<table>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP54</span></td></tr>
</table>
</div>
</div>
