WILLKOMMEN IM REGELSHOP
Folge uns
Loxone RGBW 24V Compact Dimmer Tree Smart Home Loxone RGBW 24V Compact Dimmer Tree Smart Home Loxone RGBW 24V Compact Dimmer Tree Smart Home Loxone RGBW 24V Compact Dimmer Tree Smart Home

Loxone RGBW 24V Compact Dimmer Tree

Erhältlich
Artikelnummer: 100325
Normaler Preis €93,84 | Spare €-93,84 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.
Zur Wunschliste hinzufügen Lieferung & Rücksendung Anfrage
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay
0

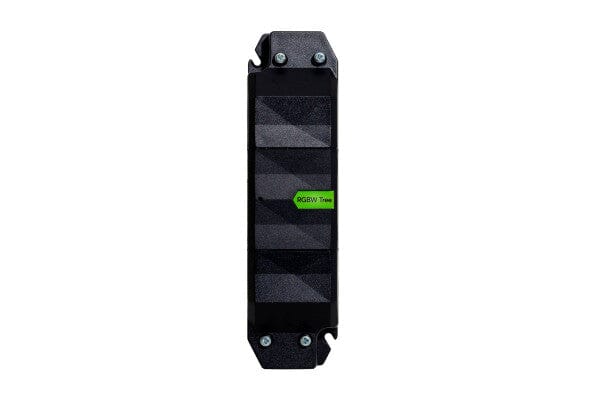

Loxone RGBW 24V Compact Dimmer Tree

Loxone RGBW 24V Compact Dimmer Tree

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

Vierkanal-Dimmer für Niedervolt-LED am Tree

Der RGBW 24V Compact Dimmer Tree dimmt Niedervolt-LED-Leuchtmittel über vier PWM-Ausgänge. Er lässt sich als RGB- oder RGBW-Farblichtsteuerung nutzen oder als vier unabhängige Einzelkanäle. Durch die schmale Bauform passt er dezentral in Zwischendecken, Hohlräume oder hinter Leuchten, statt Platz im Verteiler zu belegen. Angebunden wird er über Loxone Tree.

Ausgänge und Leistung

  • 4 PWM-Ausgänge, max. 2,1 A je Kanal
  • 100 W bei 12 V, 200 W bei 24 V insgesamt
  • Maximale Leitungslänge zur LED 30 m
  • Versorgungsspannung 12 bis 28 VDC
  • Leistungsaufnahme typ. 0,066 W, Verlustleistung bei Volllast 3 W
  • PWM-Frequenz 123 Hz

Einbau

Das Gerät misst 136 x 36 x 22,6 mm und wiegt 67 g. Eine Zugentlastung ist eingebaut, Schrauben und Kabelbinder liegen bei. Umgebungstemperatur -40 bis 55 °C, Schutzart IP20.

Ausschreibungstext

Vierkanal-PWM-Dimmer für Niedervolt-LED, Loxone RGBW 24V Compact Dimmer Tree, Artikelnummer 100325. Abmessungen 136 x 36 x 22,6 mm, Schutzart IP20. Versorgungsspannung 12 bis 28 VDC. Vier PWM-Ausgänge mit max. 2,1 A je Kanal, 200 W bei 24 V. PWM-Frequenz 123 Hz. Anbindung an den Miniserver über Loxone Tree.

Technische Details

<style>
.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}.st-specs th{margin-bottom:2px}}
</style>

<div class="st-specs">

<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Versorgungsspannung</th><td><span class="st-v">12 &hellip; 28&nbsp;VDC</span></td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td><span class="st-v">typ. 0,066&nbsp;W, max. 0,150&nbsp;W</span></td></tr>
<tr><th scope="row">Ausg&auml;nge</th><td>
<span class="st-v">4 PWM Ausg&auml;nge (max. 2,1&nbsp;A je Kanal)</span>
<span class="st-v">100&nbsp;W bei 12&nbsp;V</span>
<span class="st-v">200&nbsp;W bei 24&nbsp;V</span>
<span class="st-v">max. Kabell&auml;nge zu LED: 30&nbsp;m / 98&nbsp;ft</span>
</td></tr>
<tr><th scope="row">Verlustleistung bei max. Last</th><td><span class="st-v">3&nbsp;W</span></td></tr>
<tr><th scope="row">PWM Frequenz</th><td><span class="st-v">123&nbsp;Hz</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">Loxone Tree</th><td><span class="st-v">Verbindung mit Miniserver / Tree Extension</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-40 &hellip; 55&nbsp;&deg;C / -40 &hellip; 131&nbsp;&deg;F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95&nbsp;% r.&nbsp;F. (nicht kondensierend)</span></td></tr>
<tr><th scope="row">Schutzart</th><td><span class="st-v">IP20</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Anschl&uuml;sse</h3>
<table>
<tr><th scope="row">Leiterquerschnitt</th><td>
<span class="st-v"><span class="st-k">Spannungsversorgung &amp; Ausg&auml;nge</span>0,75 &hellip; 2,5&nbsp;mm&sup2; / AWG18 &hellip; 13</span>
<span class="st-v"><span class="st-k">Loxone Tree</span>0,25 &hellip; 0,8&nbsp;mm&sup2; / AWG23 &hellip; 18</span>
</td></tr>
<tr><th scope="row">Abisolierl&auml;nge</th><td>
<span class="st-v"><span class="st-k">Spannungsversorgung &amp; Ausg&auml;nge</span>5&nbsp;mm / 0,2&quot;</span>
<span class="st-v"><span class="st-k">Loxone Tree</span>5&nbsp;mm / 0,2&quot;</span>
</td></tr>
<tr><th scope="row">Anzugsdrehmoment</th><td>
<span class="st-v"><span class="st-k">Spannungsversorgung &amp; Ausg&auml;nge</span>0,35 &hellip; 0,4&nbsp;Nm / 0,26 &hellip; 0,3&nbsp;lbf&middot;ft</span>
</td></tr>
<tr><th scope="row">Temperaturbest&auml;ndigkeit</th><td>
<span class="st-v"><span class="st-k">Spannungsversorgung &amp; Ausg&auml;nge</span>min. 80&nbsp;&deg;C / 176&nbsp;&deg;F f&uuml;r IEC, min. 75&nbsp;&deg;C / 167&nbsp;&deg;F f&uuml;r UL</span>
<span class="st-v"><span class="st-k">Loxone Tree</span>-40 &hellip; 105&nbsp;&deg;C / -40 &hellip; 221&nbsp;&deg;F</span>
</td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/Dimmer/100325%20-%20RGBW%2024V%20Compact%20Dimmer%20Tree.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Farbe</th><td><span class="st-v">Schwarz: RAL 9005</span></td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Gewicht &amp; Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">67&nbsp;g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">87&nbsp;g</span></td></tr>
<tr><th scope="row">Produktma&szlig;e</th><td><span class="st-v">136 x 36 x 22,6&nbsp;mm / 5,35 x 1,42 x 0,89&quot; (L x B x H)</span></td></tr>
<tr><th scope="row">Produktma&szlig;zeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/100324%2C100325%20-%20RGBW%2024V%20Compact%20Dimmer.png" alt="Produktma&szlig;zeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packma&szlig;</th><td><span class="st-v">152 x 45 x 25&nbsp;mm / 5,98 x 1,77 x 0,98&quot; (L x B x H)</span></td></tr>
</table>
</div>

</div>

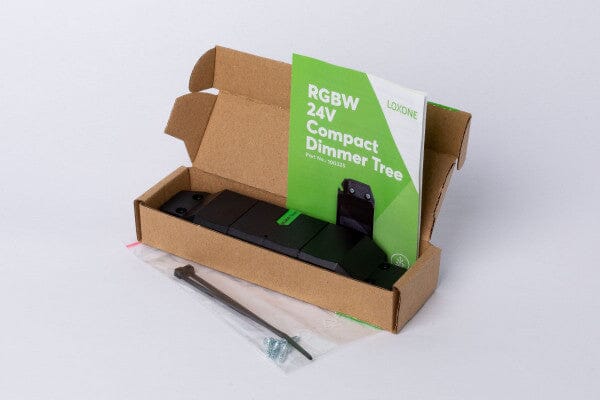

Lieferumfang

<style>
.st-lieferumfang{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>

<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">RGBW 24V Compact Dimmer Tree</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Schrauben</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Kabelbinder</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackfolder</span></li>
</ul>
</div>

Downloads

<style>
.st-download-links{--st-accent:#00BAF2;--st-ink:#32292F;--st-line:rgba(50,41,47,.18);display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);margin:0}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{display:inline-flex;align-items:center;gap:10px;max-width:100%;padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;color:var(--st-ink);text-decoration:none;font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;transition:border-color .15s ease,color .15s ease,background-color .15s ease}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){.st-download-links .st-dl-grid{display:block}.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}.st-download-links .st-dl-name{flex:1 1 auto}}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>

<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Lighting/100325%20-%20RGBW%2024V%20Compact%20Dimmer%20Tree/Specifications/Loxone_Folder_RGBW-24V-Compact-Dimmer-Tree.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Folder</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Lighting/100325%20-%20RGBW%2024V%20Compact%20Dimmer%20Tree/Specifications/CE-Erkla%CC%88rung-RGBW-24V-Compact-Dimmer-Tree.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformit&auml;tserkl&auml;rung</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Lighting/100239%20-%20RGBW%2024V%20Dimmer%20Tree/Specifications/CEEU_RGBW%2024V%20%28Compact%29%20Dimmer%20Tree_100239%2C100325_CZ.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformit&auml;t CZ</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Lighting/100239%20-%20RGBW%2024V%20Dimmer%20Tree/Specifications/CEEU_RGBW%2024V%20%28Compact%29%20Dimmer%20Tree_100239%2C100325_PL.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformit&auml;t PL</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Lighting/100325%20-%20RGBW%2024V%20Compact%20Dimmer%20Tree/Specifications/TM_2231972KAU-002_20KFK2403-01_DP.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">ETL-Zertifikat</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Lighting/100325%20-%20RGBW%2024V%20Compact%20Dimmer%20Tree/Specifications/CB_Cert_SE-110310_2245875KAU-002_DP.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">CB Test Certificate</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.loxone.com/dede/kb/rgbw-24v-dimmer-tree/" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M14 4h6v6"/><path d="M20 4 10.5 13.5"/><path d="M18 14.5V19a2 2 0 0 1-2 2H5a2 2 0 0 1-2-2V8a2 2 0 0 1 2-2h4.5"/></svg><span class="st-dl-name">Dokumentation</span><span class="st-dl-fmt">LINK</span></a>
<a class="st-dl" href="https://pim.loxone.com/datasheet/100325-rgbw-24v-compact-dimmer-tree" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Datenblatt</span><span class="st-dl-fmt">PDF</span></a>
</div>
</div>

Bewertungen

Herstellerinformationen

<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller:&nbsp;</strong>Loxone Electronics GmbH</li>
<li><strong>Adresse:</strong> Smart Home 1, 4154 Kollerschlag &Ouml;sterreich</li>
<li><strong>E-Mail:&nbsp;</strong><a href="mailto:office@loxone.com">office@loxone.com</a></li>
</ul>
