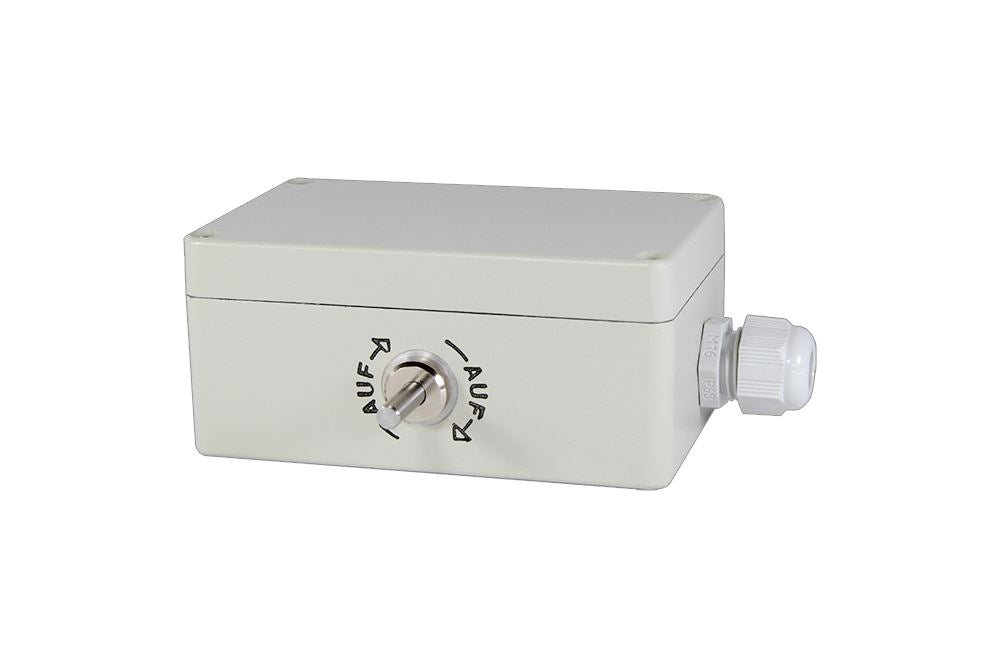

RAM Stellungsrückmelder
Zur Messung der Stellung insbesondere von Gewächshaus-Lüftungsfenstern – für Stellungsanzeige, Stellungsbegrenzung und proportionale Regelung.
Features des RAM Stellungsrückmelder:
- Stellungsgeber mit robustem Drahtpotentiometer
- wartungsfreie, spritzwasserdichte Ausführung
- einfache Anpassung an 20 bis 120° Öffnungswinkel
Beschreibung
Der Stellungsrückmelder ist in ein spritzwasserdichtes Aluminiumgehäuse eingebaut. Im Gehäuse befinden sich zwei Drahtpotentiometer mit einstellbarem Übersetzungsgetriebe und eine dreipolige Klemme für den Außenanschluss. Die Drehbewegung des Lüftungsfensters wird mit dem zweiteiligen Gestänge
abgegriffen und über die Welle und Zahnräder auf die Potentiometer übertragen. Eine einfach einzustellende Mechanik ermöglicht es, das Gerät an unterschiedlichste Öffnungswinkel anzupassen und ein einheitliches Ausgangssignal zu erhalten. Bei justiertem Rückmelder ändert sich der Ausgang zwischen 0V
und der angelegten Betriebsspannung (+10V Gleichspannung), wobei der Spannungsverlauf annähernd proportional dem Öffnungswinkel des Lüftungsfensters ist.
Das Gestänge besteht aus zwei verzinkten, standardmäßig 40cm langen Stangen mit Klemmkopf, Gabel- und Winkelgelenk.
Ausschreibungstext
RAM-Stellungsrückmelder Typ 265.002
Drahtpotentiometer zur Messung der Stellung von Gewächshaus-Lüftungsfenstern.
Aluminiumgehäuse 80x125x54mm mit Gestänge und
Einstellmechanik für 20 bis 120° Öffnungswinkel.
Schutzart IP 65.
Montage
Bei der Montage ist folgendes zu beachten:
1. Rückmelder möglichst nahe am Fenster montieren.
2. Den Winkel zur Befestigung des Gestänges am Fenster so ausführen, dass möglichst ein Fluchten der drei Drehpunkte erreicht wird.
3. Die Pfeilrichtung "AUF" muss mit der Auf-Bewegung des Fensters übereinstimmen.
4. Den Rückmelder mit der Kabelverschraubung nach unten montieren. Wird der Rückmelder nach nebenstehender Abbildung montiert, ist zumindest eine Anpassung an 30 bis 60° Fenster-Öffnungswinkel möglich. - Für Öffnungswinkel größer 60° ist der Rückmelder möglichst nahe am Fensterdrehpunkt zu befestigen. - Für Öffnungswinkel kleiner 30° ist die Entfernung des Rückmelders vom Fensterdrehpunkt zu vergrößern. Der Abstand der Drehpunkte Rückmelder – Gestänge ist mit 40cm beizubehalten. Sofern die Platzverhältnisse die genannten Abstände nicht zulassen, ist der Abstand zwischen den Drehpunkten zu verringern und ein entsprechend kürzeres Gestänge zu verwenden.
