Fernbedienung 239.211 mit Programmschalter, Sollwertkorrektur und Raumfühler

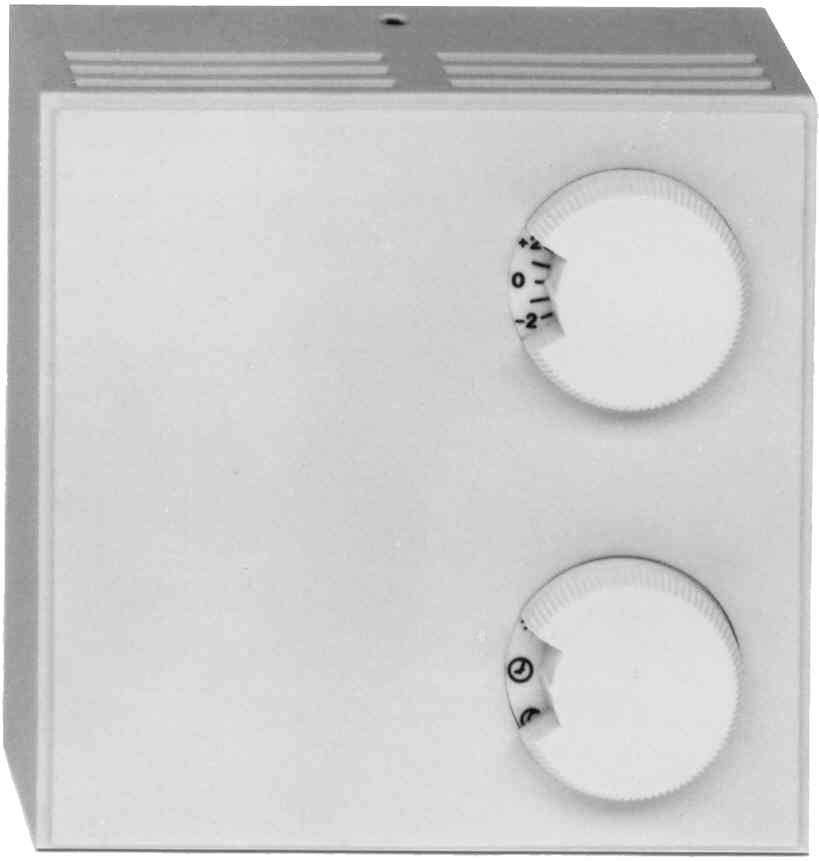

Die RAM-Fernbedienung Typ 239.211 dient der Fernbedienung der Heizungsregelung eines RAM-Klimacomputers CC600. Sie vereint in einem Wandaufbaugehäuse drei Funktionen: den Programmschalter für Tag-, Automatik-, Nacht- und Ausbetrieb, den Sollwerteinsteller zur Korrektur des Raumsollwertes und einen eingebauten Temperaturfühler zur Erfassung der Raumtemperatur. Das Gerät wird in Komforträumen an der Wand montiert, dort wo Nutzer die Heizungsregelung direkt beeinflussen sollen.
Messprinzip des eingebauten Temperaturfühlers
Der Temperaturfühler misst über einen temperaturabhängigen Widerstand (Heissleiter, NTC) mit Nennwiderstand 2 kΩ bei 20 °C, Messgenauigkeit ±1 K bei 20 °C und Nennmessbereich -15 bis +60 °C. Er enthält zwei Messelemente, das zweite lässt sich für zusätzliche Funktionen nutzen oder mit einem externen Fühler, etwa dem Typ 200.111, zur Mittelwertbildung in Reihe schalten: Der Gesamtwiderstand entspricht dann näherungsweise dem Mittelwert der beiden gemessenen Temperaturen.
Aufbau und Montage im Wandaufbaugehäuse
Das zweiteilige Gehäuse (80x80x30 mm) besteht aus einem Stecksockel mit den Anschlussklemmen und einem Gehäuseoberteil mit der Elektronik. Der Stecksockel wird separat montiert und verdrahtet, seine Befestigungsmaße passen auf eine genormte 58 mm-Unterputzdose, er lässt sich aber auch direkt auf die Wand schrauben.
Montieren Sie das Gerät in etwa 1,5 m Höhe, mit den Belüftungsschlitzen oben und unten. Wählen Sie den Montageort sorgfältig: nicht an kalten Außenwänden, nicht in der Nähe von Fenstern oder Türen, und meiden Sie Ecken und Nischen mit schlechter Luftzirkulation, denn dort verfälschen Stauluft und Fremdwärme die Messung.
Anschluss und technische Daten
Programmschalter, Temperaturfühler und Sollwerteinsteller liegen an je einem Analogeingang des Klimacomputers, die Betriebsspannung greifen Sie an Klemme 1 und 3 eines beliebigen Eingangskanals ab. Eine abgeschirmte Leitung ist nicht erforderlich, weil Leitungswiderstände der Zuleitungen in der Regel vernachlässigbar sind.
- Brückenspannung 10 V
- Umgebungstemperatur 0 bis 60 °C
- Schutzart IP 40
- Gewicht ca. 90 g
- Sollwertkorrektur einstellbar von -10 bis +10 K, nach beiden Seiten einengbar
- Programmschalter mit vier Stellungen: Tag, Automatik, Nacht, Aus
- Temperaturfühler mit Nennwiderstand 2 kΩ bei 20 °C
- Nennmessbereich des Fühlers -15 bis +60 °C
Abgrenzung zu den einfacheren Ausführungen der Baureihe 239
Die Baureihe 239 führt vier Ausführungen: Typ 239.100 hat nur den Programmschalter, Typ 239.111 ergänzt ihn um den Temperaturfühler, Typ 239.200 kombiniert Programmschalter und Sollwerteinsteller ohne Fühler. Typ 239.211 vereint alle drei Funktionen und eignet sich für Räume, in denen sowohl die Sollwertkorrektur als auch die tatsächliche Raumtemperatur in die Regelung einfließen sollen.
Ausschreibungstext
RAM-Fernbedienung Typ 239.211, Zubehör für den RAM-Klimacomputer CC600. Wandaufbaugerät mit Programmschalter (Tag, Automatik, Nacht, Aus), Sollwerteinsteller (-10 bis +10 K) und eingebautem NTC-Temperaturfühler. Nennmessbereich -15 bis +60 °C, Messgenauigkeit ±1 K bei 20 °C, Schutzart IP 40.
