Sollwertkorrektur ±10 K
Der Drehknopf korrigiert den Raumsollwert des CC600 um bis zu ±10 K und lässt sich mit zwei Begrenzungsscheiben beidseitig auf einen engeren Bereich einschränken.
Wandaufbau für CC600
Das zweiteilige, 80 x 80 x 30 mm große Gehäuse wird auf einer 58-mm-Unterputzdose oder direkt an der Wand montiert und über drei Klemmen an den Klimacomputer CC600 angeschlossen.
Die RAM Fernbedienung 239.000 dient der Fernbedienung der Heizungsregelung eines RAM-Klimacomputers CC600. Sie wird im Wandaufbau in Komforträumen montiert und erlaubt es, den am Computer eingestellten Raumsollwert direkt vor Ort zu korrigieren. Anders als die Schwesterausführung 239.011 besitzt sie keinen eingebauten Raumtemperaturfühler, sondern ausschließlich den Drehknopf zur Sollwertkorrektur.
An der Gerätefront befindet sich ein Drehknopf, der den Reglersollwert um bis zu ±10 K verschiebt, Einstellbereich –10…+10 K Raumtemperatur. Der Bereich lässt sich mit zwei Begrenzungsscheiben nach beiden Seiten beliebig einengen, etwa auf –2…+2 K. Angeschlossen wird das Potentiometer über die Klemmen 11, 12 und 13 an den Klimacomputer; Leitungswiderstände der Zuleitung sind im Allgemeinen vernachlässigbar, eine abgeschirmte Leitung ist nicht erforderlich.
Das weiße Kunststoffgehäuse ist zweiteilig aufgebaut. Der Stecksockel enthält die Anschlussklemmen, wird separat montiert und verdrahtet und ist auf die genormte 58-mm-Unterputzdose abgestimmt. Die elektronischen Bauteile mit dem Einstellpotentiometer sitzen im Gehäuseoberteil, das anschließend aufgesteckt wird.
Montieren Sie das Gerät in etwa 1,5 m Höhe, mit den Belüftungsschlitzen oben und unten. Sie können es auf eine 58-mm-Unterputzdose oder direkt auf die Wand schrauben und verdrahten anschließend den Stecksockel, bevor Sie das Gehäuseoberteil aufsetzen.
Der Sollwerteinsteller wird mit der Brückenspannung des Reglers von 10 V versorgt und über drei Klemmen mit dem Klimacomputer CC600 verbunden.
Für Anwendungen, bei denen zusätzlich die Raumtemperatur gemessen werden soll, führt RAM die baugleiche Fernbedienung 239.011 mit zwei eingebauten Heißleitern und einem Nennmessbereich von –15…+60 °C. Die 239.000 bleibt auf die reine Sollwertkorrektur beschränkt.

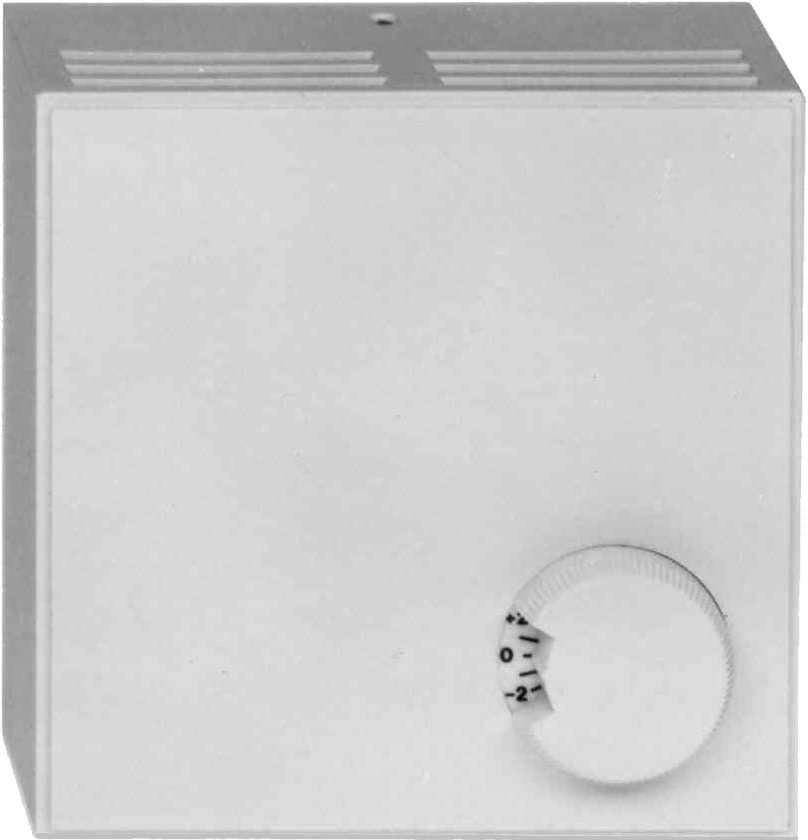

RAM-Fernbedienung Typ 239.000. Sollwerteinsteller in einem weißen Wandaufbaugehäuse 80 x 80 x 30 mm zum Anschluss an einen RAM-Klimacomputer CC600. Einstellbereich ±10 K Korrektur.
