Beschreibung
RAM Fernbedienung 238.200 zur Sollwertkorrektur an Reglern der Baureihe 400

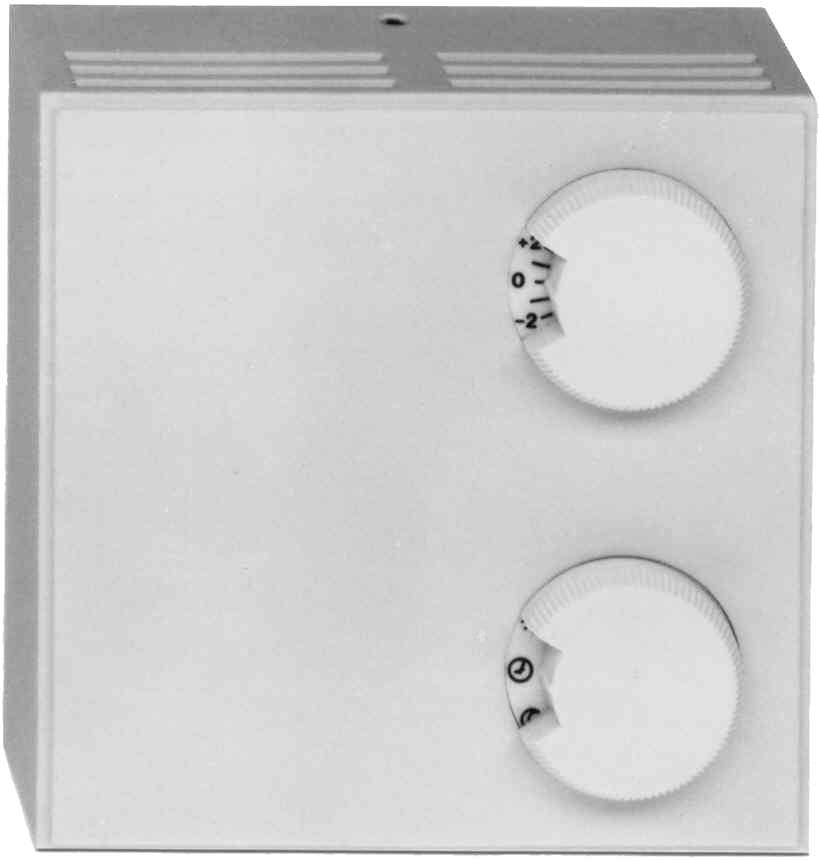

Die Fernbedienung 238.200 überträgt die Bedienung eines RAM-Raumtemperaturreglers oder eines außentemperaturabhängigen Heizungsreglers der Baureihe 400 an einen zentralen Ort im Komfortraum. Sie sitzt in einem weißen Wandaufbaugehäuse und stellt einen Drehknopf zur Korrektur des Tagsollwertes, eine rückseitig einstellbare Nachtabsenkung und einen Programmschalter bereit. Ein eingebauter Temperaturfühler fehlt bei diesem Typ, das Gerät wirkt ausschließlich auf den am Regler bereits eingestellten Sollwert.
Sollwertkorrektur, Nachtabsenkung und Programmschalter
Der obere Drehknopf verschiebt den am Regler gewählten Tagsollwert beziehungsweise die Heizkurve im Bereich von –10 bis +10 K. Mit zwei Begrenzungsscheiben lässt sich dieser Bereich beidseitig einengen, etwa auf –2 bis +2 K, sodass Nutzer den Sollwert nur innerhalb eines festgelegten Fensters verstellen können. Die Nachtabsenkung wird bei abgezogenem Gehäuseoberteil von der Rückseite im Bereich 0 bis 10 K eingestellt. Der Programmschalter besitzt vier Stellungen: Dauer-Heizbetrieb mit unterbrochenem Zeitprogramm, Automatikbetrieb nach dem Zeitprogramm der Schaltuhr, Dauer-Absenkbetrieb sowie eine Sommer- oder Ferienstellung, die die Heizung ausschaltet beziehungsweise den Mischer schließt.
Aufbau des zweiteiligen Wandaufbaugehäuses
Das Gehäuse besteht aus einem Stecksockel mit den Anschlussklemmen und einem Gehäuseoberteil, das die Elektronik und die beiden Einstellknöpfe trägt. Der Stecksockel wird zuerst montiert und verdrahtet, seine Befestigungsmaße passen auf eine genormte 58-mm-Unterputzdose.
Montieren Sie das Gerät in etwa 1,5 m Höhe, mit den Belüftungsschlitzen oben und unten. Sie können den Stecksockel auf eine 58-mm-Unterputzdose oder direkt auf die Wand schrauben. Zum Abziehen des Gehäuseoberteils drehen Sie die beiden Arretierungsschrauben ein.
Anschluss an den Regler und technische Daten
Die Fernbedienung wird über eine mehrpolige Klemme an die Brückenspannung des Reglers von 10 V– angeschlossen. Leitungswiderstände der Zuleitung sind im Allgemeinen vernachlässigbar, eine abgeschirmte Leitung ist nicht erforderlich.
- Brückenspannung: 10 V–
- Umgebungstemperatur: 0…60 °C
- Schutzart: IP 40
- Gewicht: ca. 90 g
- Einstellbereich Tagsollwert: –10…+10 K
- Einstellbereich Nachtabsenkung: 0…10 K
- Programmschalter: Tag-Automatik-Nacht-Aus
- Gehäuse: weißer Wandaufbau, 80 x 80 x 30 mm
Abgrenzung zur Ausführung 238.211 mit Raumtemperaturfühler
Baugleich, aber mit zwei zusätzlichen Heißleitern zur Messung der Raumtemperatur, führt RAM die Fernbedienung 238.211. Sie eignet sich für den Anschluss an einen Raumtemperaturregler der Baureihe 400 und liefert diesem zugleich den Ist-Wert der Raumtemperatur, während die 238.200 nur die Sollwertkorrektur und das Programm überträgt.
Ausschreibungstext
RAM-Fernbedienung Typ 238.200. Einsteller für Tagsollwert, Nachtabsenkung und Programm in weißem Wandaufbaugehäuse 80 x 80 x 30 mm, zum Anschluss an einen RAM-Heizungsregler der Baureihe 400. Einstellbereiche –10…+10 K, 0…10 K, Tag-Automatik-Nacht-Aus.
