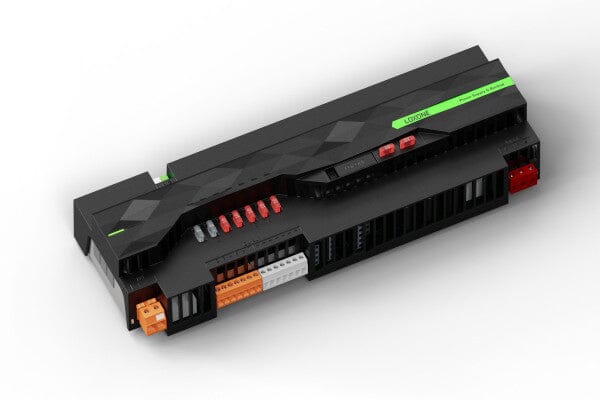

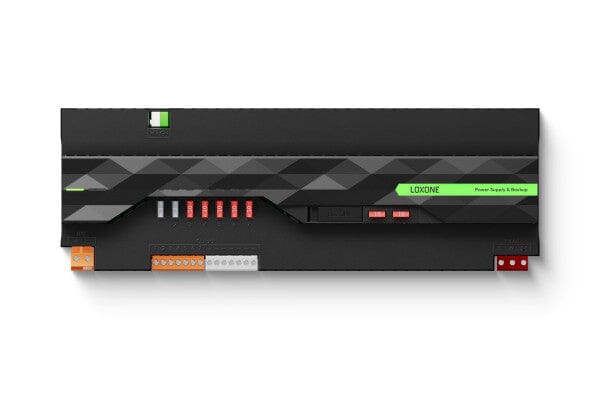

Netzteil mit sieben abgesicherten Ausgängen und Batteriepuffer
Die Power Supply & Backup versorgt eine Loxone Installation mit bis zu 40 A auf 24 VDC und verteilt sie auf sieben vom Netz isolierte Ausgänge mit je bis zu 10 A. Jeder Ausgang hat eine eigene Sicherung und eine eigene Leistungsmessung. Eine defekte Sicherung meldet das Gerät per LED und über die Software, statt dass der Fehler im Verteiler gesucht werden muss.
Batteriepuffer
Über den Batterieeingang lässt sich ein 36-VDC-Pack anschließen, vorzugsweise Blei-Säure in VRLA-Ausführung, bis 200 Ah je Batterie. Bei Netzausfall läuft die Installation unterbrechungsfrei weiter, im Batteriebetrieb mit 25 A Dauerlast. Der Ladestrom beträgt 2 A, die Batterieleitung darf höchstens 2 m lang sein und ist nahe der Batterie abzusichern.
Eckdaten
- Eingang 208 bis 240 VAC, 50 bis 60 Hz, Wirkungsgrad typ. 94 %
- Ausgangsspannung 24 bis 27 VDC, in Loxone Config einstellbar
- Gesamtstrom 40 A dauernd, 60 A Spitze für 10 s
- Sicherungen: Kfz-Flachsicherung Mini 32 V, APM/ATM, max. 15 A
- Anbindung über Loxone Tree an Miniserver oder Tree Extension
- Hutschiene nach EN 50022, 18 Teilungseinheiten
Einbau
Montieren Sie das Gerät waagrecht im unteren Bereich des Verteilers und lassen Sie ober- und unterhalb 50 mm frei, damit die Wärme abziehen kann. Die Belüftungsöffnungen dürfen nicht abgedeckt werden. Der Verteiler sollte mindestens 100 l Volumen haben. Ab 45 °C Umgebungstemperatur ist eine Lastminderung von 2 % je Kelvin erforderlich.
Ausschreibungstext
Hutschienennetzteil mit Batteriepufferung für die Gebäudeautomation, Loxone Power Supply & Backup, Artikelnummer 100401. Eingang 208 bis 240 VAC, Ausgang 24 bis 27 VDC mit 40 A Dauerlast, aufgeteilt auf sieben einzeln abgesicherte Ausgänge mit je 10 A und eigener Leistungsmessung. Batterieeingang 36 VDC mit 2 A Ladestrom. Schutzart IP20, Überspannungskategorie II nach IEC 62368-1. Hutschienenmontage nach EN 50022, 18 Teilungseinheiten. Anbindung über Loxone Tree.
<style>
.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}.st-specs th{margin-bottom:2px}}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">AC-Eingang (Netzspannung)</h3>
<table>
<tr><th scope="row">Nennspannung</th><td><span class="st-v">208 … 240 VAC, 50 … 60 Hz</span></td></tr>
<tr><th scope="row">Eingangsstrom Nenn / Spitze</th><td><span class="st-v">4,6 A / 6,9 A</span></td></tr>
<tr><th scope="row">Einschaltstrom</th><td><span class="st-v">15 A</span></td></tr>
<tr><th scope="row">Wirkungsgrad</th><td><span class="st-v">typ. 94 %</span></td></tr>
<tr><th scope="row">Leistungsaufnahme ohne Last</th><td><span class="st-v">4 W</span></td></tr>
<tr><th scope="row">Leistungsfaktor</th><td><span class="st-v">0,96</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">DC-Ausgänge</h3>
<table>
<tr><th scope="row">Nennspannung</th><td><span class="st-v">24 … 27 VDC (einstellbar in Loxone Config)</span></td></tr>
<tr><th scope="row">Gesamtstrom Nennlast (dauernd)</th><td>
<span class="st-v"><span class="st-k">Netzbetrieb</span>40 A</span>
<span class="st-v"><span class="st-k">Batteriebetrieb</span>25 A</span>
</td></tr>
<tr><th scope="row">Gesamtstrom Spitzenlast (10 s)</th><td>
<span class="st-v"><span class="st-k">Netzbetrieb</span>60 A</span>
<span class="st-v"><span class="st-k">Batteriebetrieb</span>40 A</span>
</td></tr>
<tr><th scope="row">Ausführung der Ausgänge</th><td>
<span class="st-v">7 Ausgänge mit je bis zu 10 A</span>
<span class="st-v">einzeln abgesichert, durch Benutzer wechselbare Sicherungen</span>
<span class="st-v">Meldung defekter Sicherungen durch LEDs und Software</span>
<span class="st-v">Leistungsmessung für jeden Ausgang</span>
<span class="st-v">vom Netz isoliert, SELV- und PELV-fähig</span>
<span class="st-v">GND-Klemmen intern verbunden</span>
<span class="st-v">Thermischer und Überlastschutz durch Abschaltung der Gesamtlast</span>
</td></tr>
<tr><th scope="row">Sicherungstyp</th><td>
<span class="st-v">Kfz-Flachsicherung Mini 32 V, APM/ATM</span>
<span class="st-v">Littelfuse® 297</span>
<span class="st-v">max. 15 A</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Batterieeingang</h3>
<table>
<tr><th scope="row">Nennspannung</th><td><span class="st-v">36 VDC</span></td></tr>
<tr><th scope="row">Entladestrom Spitzenlast</th><td><span class="st-v">25 A</span></td></tr>
<tr><th scope="row">Entladestrom Nennlast</th><td><span class="st-v">17 A</span></td></tr>
<tr><th scope="row">Max. Ladestrom</th><td><span class="st-v">2 A</span></td></tr>
<tr><th scope="row">Batterietyp</th><td><span class="st-v">Blei-Säure, VRLA empfohlen</span></td></tr>
<tr><th scope="row">Batteriekapazität</th><td><span class="st-v">max. 200 Ah für eine einzelne Batterie eines 36-V-Packs</span></td></tr>
<tr><th scope="row">Max. Länge der Batterieleitungen</th><td><span class="st-v">2 m / 6.56 ft</span></td></tr>
<tr><th scope="row">Batterieabsicherung</th><td><span class="st-v">Die Batterieleitung ist nahe der Batterie passend abzusichern.</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">Loxone Tree</th><td><span class="st-v">Verbindung mit Miniserver / Tree Extension</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Umgebungstemperatur</th><td>
<span class="st-v">-25 … 70 °C / -13 … 158 °F</span>
<span class="st-v">Lastminderung von 2 % / °K über 45 °C / 113 °F erforderlich</span>
</td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95 % r. F. (nicht kondensierend)</span></td></tr>
<tr><th scope="row">Installation</th><td>
<span class="st-v">Auf einer Hutschiene in einem geeigneten Installationsverteiler montieren.</span>
<span class="st-v">Durch horizontale Montage im unteren Bereich des Verteilers und einen Freiraum von 50 mm / 2" über und unter dem Gerät die Wärmeableitung sicherstellen.</span>
<span class="st-v">Belüftungsöffnungen nicht abdecken.</span>
</td></tr>
<tr><th scope="row">Min. Volumen des Verteilers</th><td><span class="st-v">100 l / 6100 cu in</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Lastminderung</h3>
<table>
<tr><th scope="row">Lastminderung Diagramm</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Derating%20Curve/100401%20-%20Power%20Supply%20%26%20Backup.png" alt="Lastminderung Diagramm" loading="lazy"></span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussklemmen</h3>
<table>
<tr><th scope="row">Klemmentyp</th><td>
<span class="st-v"><span class="st-k">AC-Eingang, DC-Ausgänge</span>2EDGK</span>
<span class="st-v"><span class="st-k">Batterieeingang</span>EC762V</span>
<span class="st-v"><span class="st-k">Loxone Tree</span>DG220B</span>
</td></tr>
<tr><th scope="row">Leiterquerschnitt</th><td>
<span class="st-v"><span class="st-k">AC-Eingang, DC-Ausgänge</span>0,5 … 2,5 mm² / AWG 20 … 12</span>
<span class="st-v"><span class="st-k">Batterieeingang</span>0,5 … 4 mm² / AWG 20 … 10</span>
<span class="st-v"><span class="st-k">Loxone Tree</span>0,28 … 0,8 mm² / AWG 23 … 18</span>
</td></tr>
<tr><th scope="row">Abisolierlänge</th><td>
<span class="st-v"><span class="st-k">AC-Eingang, DC-Ausgänge</span>7 mm / 0,28"</span>
<span class="st-v"><span class="st-k">Batterieeingang</span>8 mm / 0,32"</span>
<span class="st-v"><span class="st-k">Loxone Tree</span>5 … 6 mm / 0,2 … 0,24"</span>
</td></tr>
<tr><th scope="row">Anzugsdrehmoment</th><td>
<span class="st-v"><span class="st-k">AC-Eingang, DC-Ausgänge</span>0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft</span>
<span class="st-v"><span class="st-k">Batterieeingang</span>0,7 Nm / 0,52 lbf·ft</span>
</td></tr>
<tr><th scope="row">Temperaturbeständigkeit</th><td>
<span class="st-v"><span class="st-k">AC-Eingang, DC-Ausgänge</span>min. 90 °C / 194 °F</span>
<span class="st-v"><span class="st-k">Batterieeingang</span>min. 90 °C / 194 °F</span>
<span class="st-v"><span class="st-k">Loxone Tree</span>-40 … 105 °C / -40 … 221 °F</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/Power%20Supply/100401%20-%20Power%20Supply%20%26%20Backup.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Montageart</th><td><span class="st-v">Hutschiene nach EN 50022, 35 mm</span></td></tr>
<tr><th scope="row">Farbe</th><td><span class="st-v">Schwarz: RAL 9005</span></td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Gewicht & Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">1532 g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">1832 g</span></td></tr>
<tr><th scope="row">Produktmaße</th><td><span class="st-v">324 x 110 x 72,37 mm / 12,76 x 4,33 x 2,85" (L x B x H), 18 Teilungseinheiten</span></td></tr>

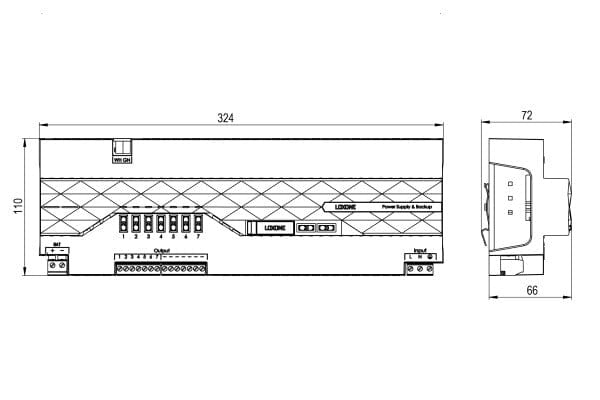

<tr><th scope="row">Produktmaßzeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/Division%20units/18DU%20-%20100401%20-%20Power%20Supply%20%26%20Backup.png" alt="Produktmaßzeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packmaß</th><td><span class="st-v">372 x 148 x 105 mm / 14,65 x 5,83 x 4,13" (L x B x H)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Zertifizierungen & Standards</h3>
<table>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP20</span></td></tr>
<tr><th scope="row">Einsatzgebiet</th><td><span class="st-v">Typ 1 (mit Schutzleiter, Einbaugerät für feste Verdrahtung)</span></td></tr>
<tr><th scope="row">Verschmutzungsgrad</th><td><span class="st-v">2</span></td></tr>
<tr><th scope="row">Überspannungskategorie</th><td><span class="st-v">II, gemäß IEC 62368-1</span></td></tr>
<tr><th scope="row">EMV entspricht den folgenden Normen</th><td>
<span class="st-v">EN 61000-6-1</span>
<span class="st-v">EN 61000-6-3</span>
</td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<p class="st-note"><strong>Hinweis:</strong> Die Batterie für die Backup-Funktion gehört nicht zum Lieferumfang.</p>
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Power Supply & Backup</span></li>
<li><span class="st-menge">2x</span><span class="st-artikel">Mini-Kfz-Sicherung 2 A</span></li>
<li><span class="st-menge">5x</span><span class="st-artikel">Mini-Kfz-Sicherung 10 A</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Werkzeug zum Tauschen der Sicherungen</span></li>
<li><span class="st-menge">2x</span><span class="st-artikel">Mini-Kfz-Sicherung 10 A (Reserve)</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackfolder</span></li>
</ul>
</div>
<style>
.st-download-links{--st-accent:#00BAF2;--st-ink:#32292F;--st-line:rgba(50,41,47,.18);display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);margin:0}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{display:inline-flex;align-items:center;gap:10px;max-width:100%;padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;color:var(--st-ink);text-decoration:none;font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;transition:border-color .15s ease,color .15s ease,background-color .15s ease}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){.st-download-links .st-dl-grid{display:block}.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}.st-download-links .st-dl-name{flex:1 1 auto}}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Energy/100401%20-%20Power%20Supply%20%26%20Backup/Specifications/Folder_PowerSupplyBackup_100401.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Folder</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Energy/100401%20-%20Power%20Supply%20%26%20Backup/Specifications/UL_PowerSupplyandBackup_100401.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">UL-Zertifikat</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Energy/100401%20-%20Power%20Supply%20%26%20Backup/Specifications/CEEU_PowerSupplyandBackup_EU_100401.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformitätserklärung</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Energy/100401%20-%20Power%20Supply%20%26%20Backup/Specifications/CE-Declaration-of-Conformity-Power-SupplyBackup-CZ.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformität CZ</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Energy/100401%20-%20Power%20Supply%20%26%20Backup/Specifications/CEPL_PowerSupplyandBackup_100401.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformität PL</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.loxone.com/dede/kb/power-supply-backup/" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M14 4h6v6"/><path d="M20 4 10.5 13.5"/><path d="M18 14.5V19a2 2 0 0 1-2 2H5a2 2 0 0 1-2-2V8a2 2 0 0 1 2-2h4.5"/></svg><span class="st-dl-name">Dokumentation</span><span class="st-dl-fmt">LINK</span></a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>Loxone Electronics GmbH</li>
<li><strong>Adresse:</strong> Smart Home 1, 4154 Kollerschlag Österreich</li>
<li><strong>E-Mail: </strong><a href="mailto:office@loxone.com">office@loxone.com</a></li>
