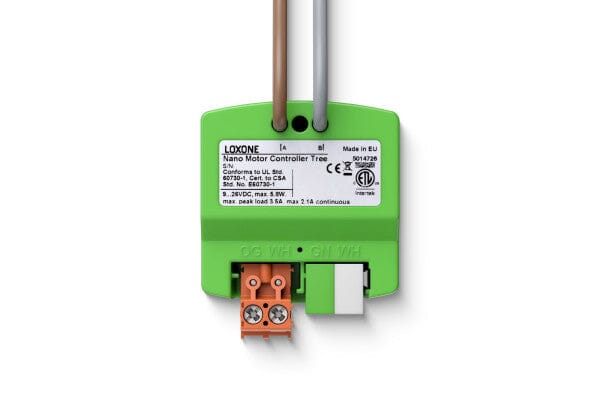

Loxone Nano Motor Controller Tree
Regulärer Preis
137,85 €
Angebotspreis
137,85 €
Regulärer Preis
Stückpreis
pro
Steuern inklusive.
Versand wird an der Kasse berechnet.
- DC-Motor & LED
- 3 Betriebsarten
- Direkt per Tree
ErhältlichLieferzeit 2 bis 4 Werktage
Die Abholverfügbarkeit konnte nicht geladen werden
Zahlungsmethoden
Derzeit nicht vorrätig
Wir benachrichtigen Sie gern per E-Mail, sobald der Artikel wieder lieferbar ist.
Wir nutzen Ihre E-Mail-Adresse nur für diese Benachrichtigung. Mehr dazu in unserer Datenschutzerklärung.
Technische Daten
Technische Daten
Elektrische Spezifikationen
| Versorgungsspannung | 9 … 26 VDC |
|---|---|
| Leistungsaufnahme | typ. 0,22 W, max. 0,28 W |
| Betriebsart | Motor Bidirektional: 1 Ausgang Motor Unidirektional: 2 Ausgänge Dimmer: 1 Ausgang |
| Max. Gesamtbelastung der Ausgänge | Motorbetrieb2,1 A kontinuierlich; 5 A Spitze (< 30 s) Dimmerbetrieb2,1 A |
| PWM Frequenz | Motorbetrieb1 kHz … 10 kHz Dimmerbetrieb400 Hz |
| Verlustleistung bei max. Last | Motorbetrieb5,8 W Dimmerbetrieb1,7 W |
| Einstellbereich Stromflusserkennung | 100 mA … 3500 mA |
| Einstellbereich Überstromerkennung | 100 mA … 3500 mA |
| Temperatur | -20 … 50 °C / -4 … 122 °F |
Schnittstellen
| Loxone Tree | Verbindung mit Miniserver / Tree Extension |
|---|
Umgebungsbedingungen
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
|---|
Anschlüsse
| Leiterquerschnitt | Anschlusskabel (Ausgang)1,5 mm² / AWG18 Spannungsversorgung0,75 … 2,5 mm² / AWG18 … 13 Loxone Tree0,25 … 0,8 mm² / AWG23 … 18 |
|---|---|
| Abisolierlänge | Anschlusskabel (Ausgang)10 mm / 0,4" Spannungsversorgung5 mm / 0,2" Loxone Tree5 mm / 0,2" |
| Länge | Anschlusskabel (Ausgang)150 mm / 5,91" |
| Drehmoment der Klemmen | Spannungsversorgung0,35 … 0,4 Nm / 0,26 … 0,3 lbf·ft |
| Temperaturbeständigkeit | Anschlusskabel (Ausgang)min. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL Spannungsversorgung-40 … 105 °C / -40 … 221 °F Loxone Tree-40 … 105 °C / -40 … 221 °F |
Anschlussplan
| Anschlussplan |  |
|---|
Produkteigenschaften
| Farbe | Grün: RAL 6018 |
|---|---|
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 37 g |
|---|---|
| Bruttogewicht | 59 g |
| Produktmaße | 39,45 x 38,95 x 20,20 mm / 1,55 x 1,53 x 0,80" (L x B x H) |

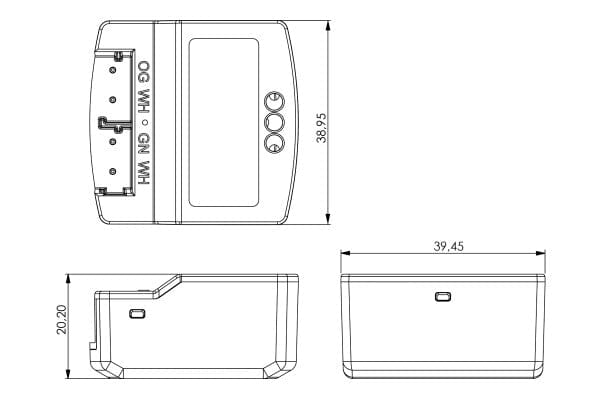

| Produktmaßzeichnung |  |
| Packmaß | 84 x 80 x 47 mm / 3,31 x 3,15 x 1,85" (L x B x H) |
Zertifizierungen & Standards
| Schutzklasse | IP20 |
|---|
Lieferumfang
Lieferumfang
Downloads
Downloads
Herstellerinformationen
Herstellerinformationen
Sicher
Geschützt per Tree
Überstrom- und Stromflusserkennung schützt Verbraucher zuverlässig; die Tree-Anbindung sorgt für stabile Steuerung.
Gleichstrommotoren steuern oder LED dimmen
Der Nano Motor Controller Tree steuert Gleichstrommotoren in der Geschwindigkeit oder dimmt LED-Leuchtmittel. Welche Aufgabe er übernimmt, wird in der Konfiguration festgelegt. Typische Anwendungen sind Rollos, Screens, Lüfter und Markisen mit 24-Volt-Antrieb. Angebunden wird er über Loxone Tree. Das Gehäuse passt in eine Unterputzdose.
Drei Betriebsarten
- Motor bidirektional: ein Ausgang, Motor läuft in beide Richtungen
- Motor unidirektional: zwei Ausgänge, je eine Laufrichtung
- Dimmer: ein PWM-Ausgang für LED
Schutzfunktionen
Eingebaut sind eine Überstromerkennung und eine Stromflusserkennung, beide im Bereich 100 bis 3500 mA einstellbar. Die Überstromerkennung schaltet bei Blockade ab, etwa wenn ein Rollo anfriert oder ein Gegenstand im Weg steht. Die Stromflusserkennung meldet umgekehrt, ob überhaupt Strom fließt, und erkennt so einen defekten Motor oder eine unterbrochene Leitung.
Anschluss und Maße
- Versorgungsspannung 9 bis 26 VDC
- Belastbarkeit 2,1 A dauerhaft, 5 A Spitze bis 30 Sekunden
- Anschlusskabel am Ausgang 1,5 mm², 150 mm lang
- Abmessungen 39,45 x 38,95 x 20,20 mm, Gewicht 37 g
- Umgebungstemperatur -20 bis 50 °C, Schutzart IP20
Ausschreibungstext
Kompaktmodul für Gleichstrommotoren und LED-Dimmung, Loxone Nano Motor Controller Tree, Artikelnummer 100473. Abmessungen 39,45 x 38,95 x 20,20 mm für die Unterputzmontage, Schutzart IP20. Versorgungsspannung 9 bis 26 VDC, Belastbarkeit 2,1 A dauerhaft und 5 A Spitze. Drei Betriebsarten, Überstrom- und Stromflusserkennung von 100 bis 3500 mA einstellbar. Anbindung an den Miniserver über Loxone Tree.
