Kompakt & smart
2 Relais, 6 Eingänge
Steuere Beleuchtung, Rollläden, Markisen und weitere Verbraucher direkt aus der Unterputzdose – sechs Eingänge binden Taster und Sensoren ein.
Loxone Nano IO Air
Regulärer Preis
141,61 €
Angebotspreis
141,61 €
Regulärer Preis
Stückpreis
pro
Steuern inklusive.
Versand wird an der Kasse berechnet.
- 2 Relais, 6 DI
- Kabellos per Air
- Für Unterputz
ErhältlichLieferzeit 2 bis 4 Werktage
Die Abholverfügbarkeit konnte nicht geladen werden
Zahlungsmethoden
Derzeit nicht vorrätig
Wir benachrichtigen Sie gern per E-Mail, sobald der Artikel wieder lieferbar ist.
Wir nutzen Ihre E-Mail-Adresse nur für diese Benachrichtigung. Mehr dazu in unserer Datenschutzerklärung.
Technische Daten
Technische Daten
Elektrische Spezifikationen
| Spannungsversorgung | 110 … 230 VAC, 50/60 Hz oder 20 … 26 VDC |
|---|---|
| Leistungsaufnahme | typ. 0,5 W / max. 1,2 W (mit NFC Code Touch for Nano) @ 230 VAC typ. 0,4 W / max. 1 W (mit NFC Code Touch for Nano) @ 24 VDC |
| Max. Einschaltstrom | 15 A |
| Eingänge | 6 digitale Eingänge logisch 0: 0 … 5 VDC undefiniert: 5 … 7 VDC logisch 1: 7 … 24 VDC Ri = 31 kΩ 24 VDC Ausgang, max. 1 W |
| Ausgänge | 2 digitale Ausgänge (schalten Versorgungsspannung) 5 A bei cos φ = 1 |
| Verlustleistung bei max. Last | 2,6 W |
| Temperatur | 0 … 35 °C / 32 … 95 °F |
Schnittstellen
| Loxone Air | 868 MHz (SRD Band Europa), 4 Kanäle wählbar max. Sendeleistung 15,1 mW e.r.p. 915 MHz (ISM Band Region 2), 10 Kanäle wählbar max. Sendeleistung 13,2 mW interne Antenne |
|---|
Umgebungsbedingungen
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
|---|
Anschlüsse
| Leiterquerschnitt | Spannungsversorgung & Relaisausgänge1 … 2,5 mm² / AWG17 … 13 Digitale Eingänge0,14 … 1 mm² / AWG26 … 17 |
|---|---|
| Abisolierlänge | Spannungsversorgung & Relaisausgänge6 mm / 0,24" Digitale Eingänge3,5 mm / 0,14" |
| Temperaturbeständigkeit | Spannungsversorgung & Relaisausgängemin. 70 °C / 158 °F Digitale Eingängemin. 70 °C / 158 °F |
| Max. Kabellänge | Digitale Eingänge3 m |
Anschlussplan
| Anschlussplan |  |
|---|
Produkteigenschaften
| Farbe | Grün: RAL 6018 |
|---|---|
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 56 g |
|---|---|
| Bruttogewicht | 79 g |
| Produktmaße | 53 x 52 x 29 mm / 2,09 x 2,05 x 1,14" (L x B x H) |

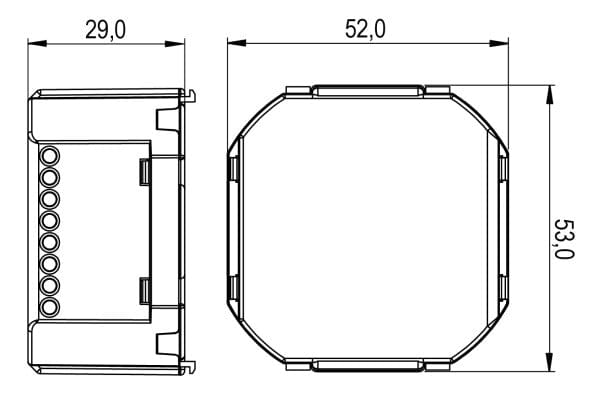

| Produktmaßzeichnung |  |
| Packmaß | 88 x 95 x 33 mm / 3,46 x 3,74 x 1,30" (L x B x H) |
Zertifizierungen & Standards
| Schutzklasse | IP20 |
|---|

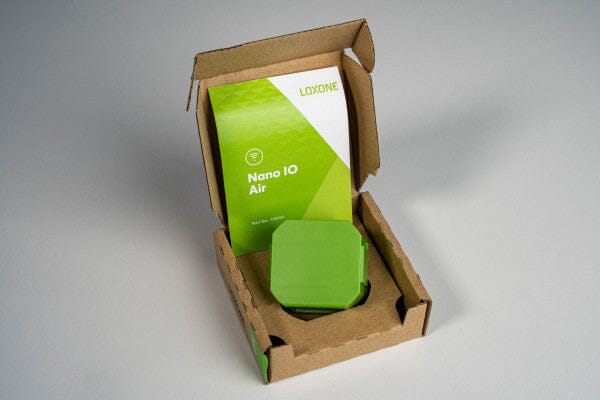

Lieferumfang
Lieferumfang
Downloads
Downloads
Herstellerinformationen
Herstellerinformationen
Sauber nachrüsten
Ohne neue Kabel
Per Loxone Air bringen Sie bestehende Installationen ohne Verkabelung auf den neuesten Stand der Smart-Home-Technik.

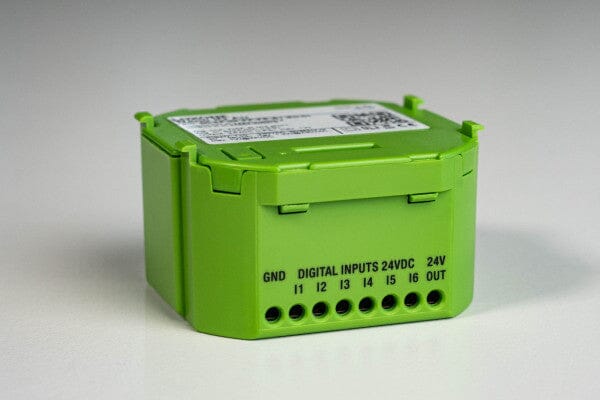

Zwei Relaisausgänge und sechs Eingänge für die Unterputzdose
Die Nano IO Air sitzt in einer Unterputz- oder Hohlwanddose und bringt dort 2 Relaisausgänge und 6 digitale Eingänge unter. Damit lassen sich Beschattung, Beleuchtung und andere Verbraucher nachrüsten, ohne neue Leitungen zum Verteiler zu ziehen. Zum Miniserver funkt sie über Loxone Air. Versorgt wird sie mit 110 bis 230 VAC oder 20 bis 26 VDC.
Ein- und Ausgänge
- 2 digitale Ausgänge, die die Versorgungsspannung schalten, 5 A bei cos φ = 1
- 6 digitale Eingänge, Logik 1 ab 7 V bis 24 V, Ri = 31 kΩ
- 24-VDC-Ausgang mit max. 1 W für die Eingänge
- max. 3 m Kabellänge an den digitalen Eingängen
- Loxone Air auf 868 MHz oder 915 MHz mit interner Antenne
- Umgebungstemperatur 0 bis 35 °C, Schutzklasse IP20
Tastenmodul zum Aufstecken
Auf die Nano IO Air lässt sich optional ein Tastenmodul aufstecken: Touch, Touch Pure oder NFC Code Touch for Nano. Damit wird aus dem Unterputzmodul eine vollwertige Bedienstelle. Die Module sind nicht im Lieferumfang enthalten.
Ausschreibungstext
Funk-Unterputzmodul für die Gebäudeautomation, Loxone Nano IO Air, Artikelnummer 100153. Abmessungen 53 x 52 x 29 mm für Unterputz- und Hohlwanddosen, Schutzklasse IP20. Versorgung 110 bis 230 VAC oder 20 bis 26 VDC. Zwei Relaisausgänge mit 5 A und sechs digitale Eingänge. Anbindung an den Miniserver über Loxone Air.
