Echtzeit-Werte
Verbräuche im Griff
Überwache Strom-, Wasser- und Gasverbräuche in Echtzeit, analysiere sie und nutze sie für automatisierte Lastoptimierung.

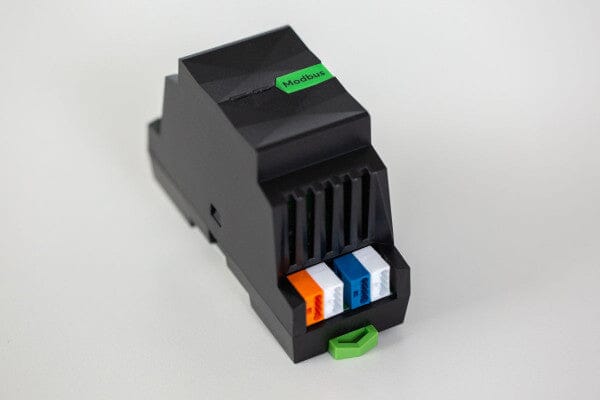

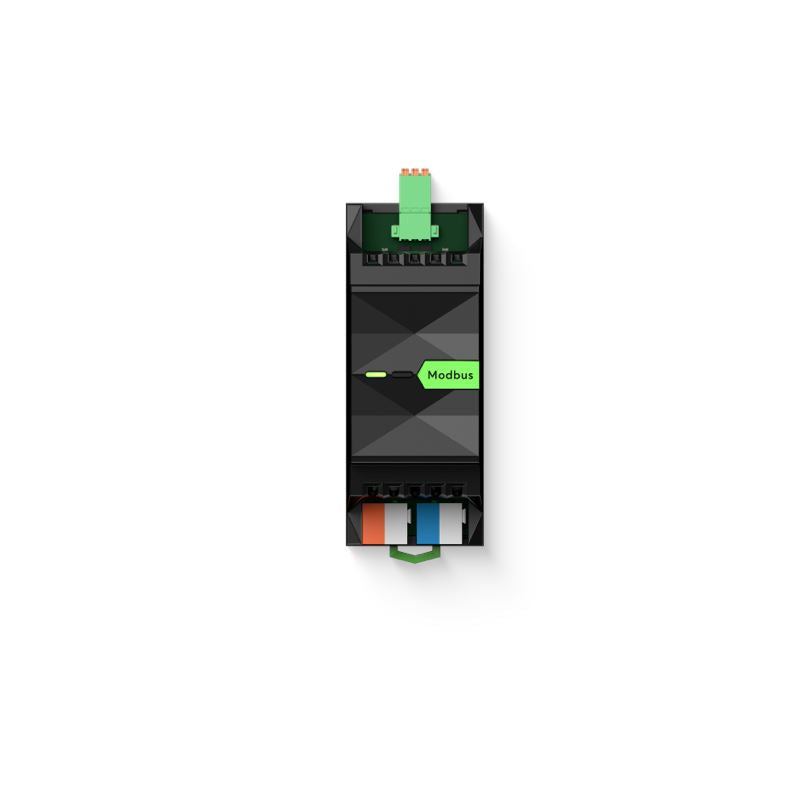

Loxone Modbus Extension
Regulärer Preis
297,63 €
Angebotspreis
297,63 €
Regulärer Preis
Stückpreis
pro
Steuern inklusive.
Versand wird an der Kasse berechnet.
- Modbus RTU
- Bis 253 Sensoren
- Energiemanagement
ErhältlichLieferzeit 2 bis 4 Werktage
Die Abholverfügbarkeit konnte nicht geladen werden
Zahlungsmethoden
Derzeit nicht vorrätig
Wir benachrichtigen Sie gern per E-Mail, sobald der Artikel wieder lieferbar ist.
Wir nutzen Ihre E-Mail-Adresse nur für diese Benachrichtigung. Mehr dazu in unserer Datenschutzerklärung.
Technische Daten
Technische Daten
Elektrische Spezifikationen
| Versorgungsspannung | 9 … 28 VDC |
|---|---|
| Leistungsaufnahme | typ. 0,19 W |
| Verlustleistung bei max. Last | 0,60 W |
Schnittstellen
| Loxone Link | Verbindung mit Miniserver |
|---|---|
| Modbus RTU | max. 32 Geräte / 253 Sensoren max. 1200 m Kabellänge Einstellbare Baudrate & Parität Datentypen: 16 & 32 bit Abfragezyklus bis herunter zu 1 s (0,1 s) |
Umgebungsbedingungen
| Temperatur | -40 … 70 °C / -40 … 158 °F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
Anschlussklemmen
| Klemmentyp | 24 VDC & Loxone LinkDG220B |
|---|---|
| Leiterquerschnitt | 24 VDC & Loxone Link0,25 … 0,8 mm² / AWG 23 … 18 Schnittstelle0,14 … 0,5 mm² / AWG 26 … 20 |
| Abisolierlänge | 24 VDC & Loxone Link5 mm / 0,2" Schnittstelle7 mm / 0,28" |
| Temperaturbeständigkeit | 24 VDC & Loxone Link-40 … 105 °C / -40 … 221 °F Schnittstelle-40 … 70 °C / -40 … 158 °F |
Anschlüsse
| Anschlussplan |  |
|---|
Produkteigenschaften
| Montageart | Hutschiene nach EN 50022, 35 mm |
|---|---|
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 65 g |
|---|---|
| Bruttogewicht | 85 g |
| Produktmaße | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24" (L x B x H) 2 Teilungseinheiten |

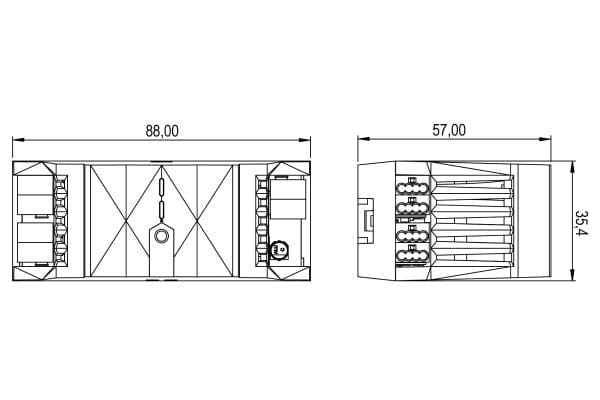

| Produktmaßzeichnung |  |
| Packmaß | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44" (L x B x H) |
Zertifizierungen & Standards
| Zertifizierungen | UL 62368-1 CSA C22.2#62368-1 |
|---|

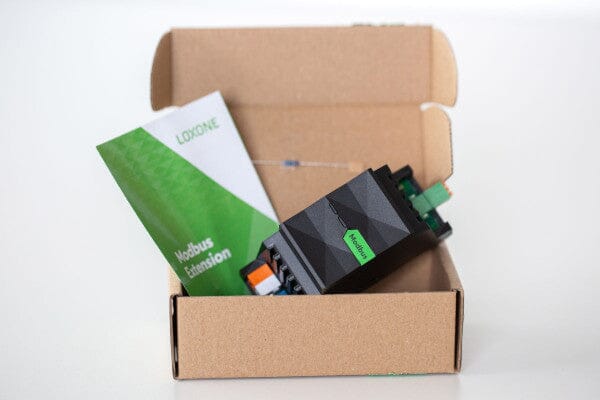

Lieferumfang
Lieferumfang
Downloads
Downloads
Herstellerinformationen
Herstellerinformationen
Hohe Kapazität
Bis zu 253 Sensoren
Neben Zählern lassen sich weitere Modbus-Geräte anbinden – bis zu 32 Geräte für private, gewerbliche und industrielle Anwendungen.
Modbus-RTU-Geräte am Loxone System
Die Modbus Extension bindet Geräte mit Modbus-RTU-Schnittstelle in das Loxone System ein, etwa Gas-, Strom-, Wasser- und Energiezähler. Deren Verbrauchsdaten stehen damit im Energiemanagement zur Verfügung. Angebunden wird das Modul über Loxone Link. Es belegt 2 Teilungseinheiten und wird mit 9 bis 28 VDC versorgt.
Modbus-Bus und Anschluss
- max. 32 Geräte mit insgesamt 253 Sensoren
- max. 1200 m Kabellänge
- Baudrate und Parität einstellbar
- Datentypen 16 und 32 bit
- Abfragezyklus bis herunter zu 1 s, in Stufen von 0,1 s
- Loxone Link zur Verbindung mit dem Miniserver
- Leistungsaufnahme typisch 0,19 W
- Umgebungstemperatur -40 bis 70 °C, Schutzart IP20
Ausschreibungstext
Modbus-Gateway für die Gebäudeautomation, Loxone Modbus Extension, Artikelnummer 100124. Montage auf Hutschiene nach EN 50022, 2 Teilungseinheiten, Abmessungen 88 x 35,4 x 57 mm, Schutzart IP20. Versorgungsspannung 9 bis 28 VDC. Modbus RTU für bis zu 32 Geräte und 253 Sensoren bei bis zu 1200 m Kabellänge, Baudrate und Parität einstellbar. Anbindung an den Miniserver über Loxone Link.
