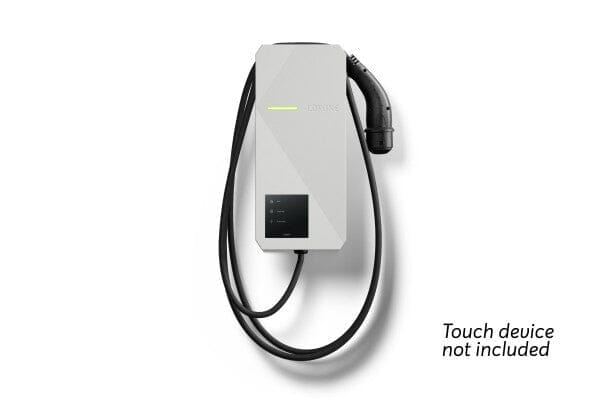

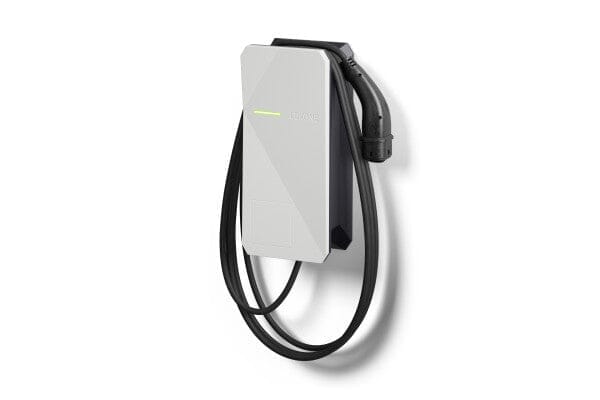

7,4-kW-Wallbox mit Funkanbindung
Die Loxone Wallbox 7,4kW 32A Air lädt einphasig mit bis zu 7,4 kW bei 32 A, stufenlos regelbar ab 1,38 kW. Zum Miniserver funkt sie über Loxone Air, eine Busleitung zur Wallbox entfällt. Bei einer freistehenden Ladesäule oder einer Garage ohne Leerrohr ist das oft der entscheidende Punkt.
Laden
- Max. Ladeleistung 7,4 kW (1-phasig 32 A)
- Regelbar ab 1,38 kW
- Ladebetriebsart 3 nach IEC 61851-1
- Fest angeschlagenes Ladekabel, 5 m, Typ-2-Stecker nach IEC 62196
- Interne Fehlerstromerkennung RDC-MD, DC 6 mA nach IEC 62955
Tree-Anschluss vor Ort
Diese Wallbox ist selbst ein Tree-Ausgangspunkt: Sie versorgt bis zu drei Tree-Geräte und bindet sie ein. Vorgesehen sind Energiezähler und Touch-Geräte wie Touch, Touch Pure Flex oder NFC Code Touch. Eine Verbindung zur Tree-to-Air-Bridge wird nicht unterstützt, alle übrigen Tree-Geräte sind offiziell nicht freigegeben. Die Tree-Geräte gehören ins Wallbox-Gehäuse, eine Verlegung nach außen empfiehlt Loxone nicht.
Weitere Schnittstellen
- Loxone Air auf 868 MHz oder 915 MHz mit interner Antenne
- Modbus RTU für einen Energiezähler, Abfragezyklus mindestens 5 s
- OCPP 1.6 und 2.0.1, dazu wird ein NFC Code Touch benötigt
Montage

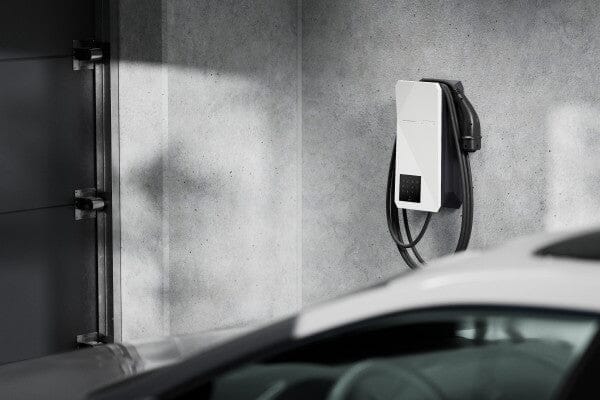

Aufbaumontage an Wand oder Ladesäule, senkrecht. Empfohlene Höhe 132 cm für den Kabelauslass, 165 cm für die Oberkante. Das Gerät misst 430 x 190 x 130 mm und wiegt 3,5 kg. Schutzart IP44, Stoßfestigkeit IK08, Umgebungstemperatur -20 bis 50 °C.
Jeder Wallbox muss ein Fehlerstrom-Schutzschalter Typ A mit 30 mA vorgeschaltet werden.
Ausschreibungstext
Ladestation für Elektrofahrzeuge mit Funkanbindung, Loxone Wallbox 7,4kW 32A Air, Artikelnummer 100536. Ladeleistung bis 7,4 kW einphasig bei 32 A, regelbar ab 1,38 kW, Ladebetriebsart 3 nach IEC 61851-1. Fest angeschlagenes Typ-2-Kabel mit 5 m. Interne Fehlerstromerkennung RDC-MD DC 6 mA nach IEC 62955. Schutzart IP44, Stoßfestigkeit IK08. Tree-Ausgang für bis zu drei Geräte. Anbindung an den Miniserver über Loxone Air, OCPP 1.6 und 2.0.1 mit NFC Code Touch.
<style>
.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}.st-specs th{margin-bottom:2px}}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Nennspannung</th><td>
<span class="st-v"><span class="st-k">AC-Eingang (Netzspannung)</span>1 x 230 V, 50-60 Hz</span>
<span class="st-v"><span class="st-k">24 VDC Ausgang</span>24 VDC</span>
</td></tr>
<tr><th scope="row">Nennstrom</th><td>
<span class="st-v"><span class="st-k">AC-Eingang (Netzspannung)</span>1 x 32 A</span>
<span class="st-v"><span class="st-k">24 VDC Ausgang</span>max. 100 mA</span>
</td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td>
<span class="st-v"><span class="st-k">AC-Eingang (Netzspannung)</span>Standby: 0,6 W, Laden: 2,5 W</span>
</td></tr>
<tr><th scope="row">Max. Ladeleistung</th><td>
<span class="st-v">7,4 kW (1-phasig 32 A)</span>
<span class="st-v">einstellbar von 1,38 kW bis 7,4 kW</span>
</td></tr>
<tr><th scope="row">Ladebetriebsart</th><td><span class="st-v">Ladebetriebsart 3 (IEC 61851-1)</span></td></tr>
<tr><th scope="row">Fehlerstromerkennung</th><td><span class="st-v">Intern, RDC-MD, DC 6 mA (IEC 62955)</span></td></tr>
<tr><th scope="row">Ladekabel mit Stecker</th><td>
<span class="st-v">Typ 2 Stecker (IEC 62196)</span>
<span class="st-v">5 m Kabel, 3 x 6 mm² + 1 x 0,5 mm²</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">Loxone Air</th><td>
<span class="st-v">Verbindung zu Miniserver / Air Base Extension</span>
<span class="st-v">868 MHz (SRD Band Europe), 4 Kanäle, max. 15,1 mW e.r.p.</span>
<span class="st-v">915 MHz (ISM Band Region 2), 10 Kanäle, max. 13,2 mW</span>
<span class="st-v">Interne Antenne</span>
</td></tr>
<tr><th scope="row">Loxone Tree</th><td>
<span class="st-v">Anschluss: bis zu 3 Tree-Geräte</span>
<span class="st-v">Energiezähler, Touch-Geräte (z. B. Touch, Touch Pure Flex, NFC Code Touch)</span>
<span class="st-v">Eine Verbindung zur Tree-to-Air-Bridge wird nicht unterstützt.</span>
<span class="st-v">Alle anderen Tree-Geräte werden offiziell nicht unterstützt, können jedoch auf eigene Gefahr angeschlossen werden.</span>
<span class="st-v">Kabellänge: Tree-Geräte müssen direkt im Inneren des Wallbox-Gehäuses installiert werden. Eine Verlegung der Tree-Kabel außerhalb der Wallbox wird nicht empfohlen.</span>
</td></tr>
<tr><th scope="row">Modbus RTU zum Anschluss von Energiezählern</th><td>
<span class="st-v">max. 1 Gerät</span>
<span class="st-v">max. 3 m Leitungslänge</span>
<span class="st-v">einstellbare Baudrate & Parität</span>
<span class="st-v">Datentypen: 16 & 32 bit</span>
<span class="st-v">min. Abfragezyklus: 5 s</span>
</td></tr>
<tr><th scope="row">OCPP</th><td><span class="st-v">1.6 & 2.0.1, NFC Code Touch erforderlich</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-20 … 50 °C / -4 … 122 °F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95 % r. F. (nicht kondensierend)</span></td></tr>
<tr><th scope="row">Schutzart</th><td><span class="st-v">IP44 (IEC 60529)</span></td></tr>
<tr><th scope="row">Stoßfestigkeitsgrad</th><td><span class="st-v">IK08 (IEC 62262)</span></td></tr>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">Klasse I</span></td></tr>
<tr><th scope="row">Installation</th><td><span class="st-v">Ortsfest, Aufbaumontage, vertikal an Wand oder Ladesäule</span></td></tr>
<tr><th scope="row">Empfohlene Montagehöhe</th><td>
<span class="st-v">Kabelauslass: 132 cm / 52"</span>
<span class="st-v">Oberkante: 165 cm / 65"</span>
</td></tr>
<tr><th scope="row">Betriebshöhe</th><td><span class="st-v">max. 2000 m</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussklemmen</h3>
<table>
<tr><th scope="row">Klemmentyp</th><td>
<span class="st-v"><span class="st-k">AC-Eingang</span>DG2216V</span>
<span class="st-v"><span class="st-k">Ladeausgang</span>DG2206V</span>
<span class="st-v"><span class="st-k">DC-Ausgang</span>DG220B</span>
<span class="st-v"><span class="st-k">Modbus</span>SPTAF 1</span>
</td></tr>
<tr><th scope="row">Leiterquerschnitt</th><td>
<span class="st-v"><span class="st-k">AC-Eingang</span>0,5 … 16 mm² / AWG 20 … 5</span>
<span class="st-v"><span class="st-k">Ladeausgang</span>0,5 … 6 mm² / AWG 20 … 8</span>
<span class="st-v"><span class="st-k">DC-Ausgang</span>0,28 … 0,8 mm² / AWG 23 … 18</span>
<span class="st-v"><span class="st-k">Modbus</span>0,25 … 0,75 mm² / AWG 24 … 16</span>
</td></tr>
<tr><th scope="row">Abisolierlänge</th><td>
<span class="st-v"><span class="st-k">AC-Eingang</span>12 mm / 0,47"</span>
<span class="st-v"><span class="st-k">Ladeausgang</span>12 mm / 0,47"</span>
<span class="st-v"><span class="st-k">DC-Ausgang</span>5 … 6 mm / 0,2 … 0,24"</span>
<span class="st-v"><span class="st-k">Modbus</span>8 mm / 0,31"</span>
</td></tr>
<tr><th scope="row">Temperaturbeständigkeit</th><td>
<span class="st-v"><span class="st-k">AC-Eingang</span>-40 … 105 °C / -40 … 221 °F</span>
<span class="st-v"><span class="st-k">Ladeausgang</span>-40 … 105 °C / -40 … 221 °F</span>
<span class="st-v"><span class="st-k">DC-Ausgang</span>-40 … 105 °C / -40 … 221 °F</span>
<span class="st-v"><span class="st-k">Modbus</span>-60 … 100 °C / -76 … 212 °F</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Wb%20Air2Tree%2032A_1.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Farbe</th><td>
<span class="st-v"><span class="st-k">Gehäuse</span>RAL 9005</span>
<span class="st-v"><span class="st-k">Dekorabdeckung</span>RAL 9003</span>
</td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Gewicht & Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">3,5 kg</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">4,8 kg</span></td></tr>
<tr><th scope="row">Produktmaße</th><td><span class="st-v">430 x 190 x 130 mm / 16,93 x 7,48 x 5,12" (H x B x T)</span></td></tr>
<tr><th scope="row">Produktmaßzeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/100526%2C100527%2C100535%2C100536%20-%20Wallbox.png" alt="Produktmaßzeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packmaß</th><td><span class="st-v">575 x 330 x 155 mm / 22,64 x 12,99 x 6,1" (H x B x T)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Zertifizierungen & Standards</h3>
<table>
<tr><th scope="row">Zertifizierungen</th><td><span class="st-v">Kompatibel mit ChargePoint be.ENERGISED (OCPP 1.6)</span></td></tr>
<tr><th scope="row">Verschmutzungsgrad</th><td><span class="st-v">3</span></td></tr>
<tr><th scope="row">Normen</th><td>
<span class="st-v">CE (LVD 2014/35/EU, EMCD 2014/30/EU)</span>
<span class="st-v">IEC 61851-1</span>
<span class="st-v">IEC 61851-22</span>
</td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<p class="st-note st-note--warn"><strong>Achtung:</strong> Jeder Wallbox muss ein Fehlerstrom-Schutzschalter Typ A mit 30 mA vorgeschaltet werden. Er gehört nicht zum Lieferumfang.</p>
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Wallbox 7,4kW 32A Air (Gehäuse)</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Blinddeckel</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Abdeckung</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Transparente Abdeckung</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Montagerahmen</span></li>
<li><span class="st-menge">2x</span><span class="st-artikel">Schrauben 6 x 28 mm</span></li>
<li><span class="st-menge">6x</span><span class="st-artikel">Schrauben 4 x 12 mm</span></li>
<li><span class="st-menge">2x</span><span class="st-artikel">Schrauben 2,5 x 10 mm</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Ladekabel, 5 m</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackfolder</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Montageanleitung</span></li>
</ul>
</div>
<style>
.st-download-links{--st-accent:#00BAF2;--st-ink:#32292F;--st-line:rgba(50,41,47,.18);display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);margin:0}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{display:inline-flex;align-items:center;gap:10px;max-width:100%;padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;color:var(--st-ink);text-decoration:none;font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;transition:border-color .15s ease,color .15s ease,background-color .15s ease}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){.st-download-links .st-dl-grid{display:block}.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}.st-download-links .st-dl-name{flex:1 1 auto}}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Energy/100536%20-%20Wallbox%207%2C4kW%2032A%20Air/Specifications/100536%20-%20Folder.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Folder</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Energy/100536%20-%20Wallbox%207%2C4kW%2032A%20Air/Specifications/InstallationInstructions_Wallbox7%2C4kW32AAir_100536.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Montageanleitung</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Energy/100536%20-%20Wallbox%207%2C4kW%2032A%20Air/Specifications/CEEU_Wallbox7%2C4kW32AAir_100536.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformitätserklärung</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Energy/100536%20-%20Wallbox%207%2C4kW%2032A%20Air/Specifications/CECZ_Wallbox7%2C4kW32AAir_100536.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformität CZ</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.loxone.com/help/wallbox-7kw32a-air" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M14 4h6v6"/><path d="M20 4 10.5 13.5"/><path d="M18 14.5V19a2 2 0 0 1-2 2H5a2 2 0 0 1-2-2V8a2 2 0 0 1 2-2h4.5"/></svg><span class="st-dl-name">Dokumentation</span><span class="st-dl-fmt">LINK</span></a>
<a class="st-dl" href="https://pim.loxone.com/datasheet/100536-wallbox-7kw-32a-air" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Datenblatt</span><span class="st-dl-fmt">PDF</span></a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>Loxone Electronics GmbH</li>
<li><strong>Adresse:</strong> Smart Home 1, 4154 Kollerschlag Österreich</li>
