Maximal effizient
PV-Überschuss laden
Lade kostengünstig mit Solarstrom oder variablen Tarifen; bis zu 5 frei definierbare Lademodi steuern, wann und wie geladen wird.

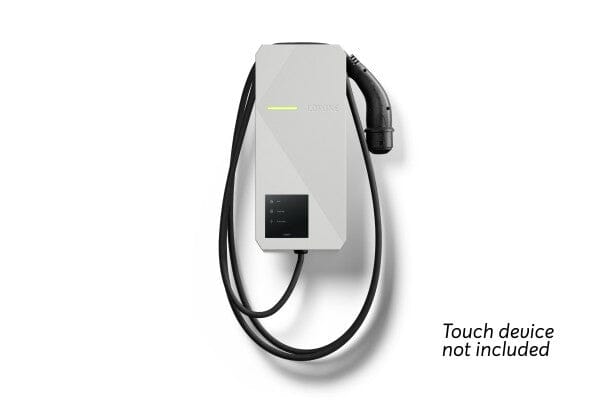

Loxone Wallbox 11kW 16A Air
Regulärer Preis
773,50 €
Angebotspreis
773,50 €
Regulärer Preis
Stückpreis
pro
Steuern inklusive.
Versand wird an der Kasse berechnet.
- 1,38–11 kW
- Kabellos per Air
- PV-Überschuss
ErhältlichLieferzeit 2 bis 4 Werktage
Die Abholverfügbarkeit konnte nicht geladen werden
Zahlungsmethoden
Derzeit nicht vorrätig
Wir benachrichtigen Sie gern per E-Mail, sobald der Artikel wieder lieferbar ist.
Wir nutzen Ihre E-Mail-Adresse nur für diese Benachrichtigung. Mehr dazu in unserer Datenschutzerklärung.
Technische Daten
Technische Daten
Versorgung und Leistung
| Nennspannung | AC-Eingang (Netzspannung)3 x 230/400 V oder 1 x 230 V, 50-60 Hz 24 VDC Ausgang24 VDC |
|---|---|
| Nennstrom | AC-Eingang (Netzspannung)3 x 16 A oder 1 x 16 A 24 VDC Ausgangmax. 100 mA |
| Leistungsaufnahme | AC-Eingang (Netzspannung)Standby: 0,6 W, Laden: 4 W |
Laden
| Max. Ladeleistung | 11 kW (3-phasig 16 A) 3,7 kW (1-phasig 16 A) einstellbar von 1,38 kW bis 3,7 / 11 kW |
|---|---|
| Ladebetriebsart | Ladebetriebsart 3 (IEC 61851-1) |
| Fehlerstromerkennung | Intern, RDC-MD, DC 6 mA (IEC 62955) |
| Ladekabel mit Stecker | Typ 2 Stecker (IEC 62196) 5 m Kabel, 5 x 2,5 mm² + 1 x 0,5 mm² |
Schnittstellen
| Loxone Air | Verbindung zu Miniserver / Air Base Extension 868 MHz (SRD Band Europa), 4 Kanäle, max. 15,1 mW e.r.p. 915 MHz (ISM Band Region 2), 10 Kanäle, max. 13,2 mW interne Antenne |
|---|---|
| Loxone Tree (Ausgang) | Anschluss von bis zu 3 Tree-Geräten Energiezähler und Touch-Geräte (Touch, Touch Pure Flex, NFC Code Touch) Eine Verbindung zur Tree-to-Air-Bridge wird nicht unterstützt Alle anderen Tree-Geräte sind offiziell nicht freigegeben |
| Modbus RTU (Energiezähler) | max. 1 Gerät, max. 3 m Leitungslänge einstellbare Baudrate & Parität Datentypen: 16 & 32 bit min. Abfragezyklus: 5 s |
| OCPP | 1.6 & 2.0.1, NFC Code Touch erforderlich |
Umgebungsbedingungen
| Temperatur | -20 … 50 °C / -4 … 122 °F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP44 (IEC 60529) |
| Stoßfestigkeitsgrad | IK08 (IEC 62262) |
| Schutzklasse | Klasse I |
| Installation | Ortsfest, Aufbaumontage, vertikal an Wand oder Ladesäule |
| Empfohlene Montagehöhe | Kabelauslass: 132 cm / 52" Oberkante: 165 cm / 65" |
| Betriebshöhe | max. 2000 m |

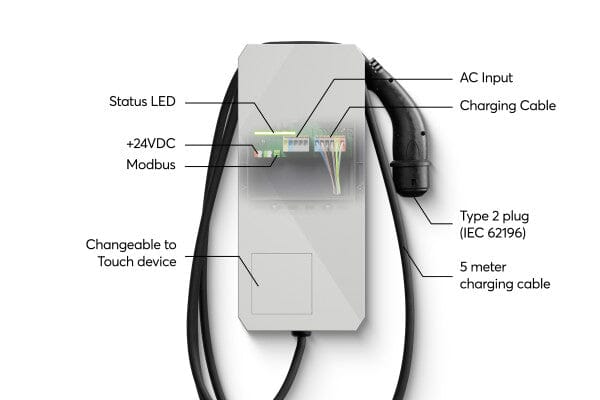

Anschlussklemmen
| Klemmentyp | AC-Eingang, LadeausgangDG2206V DC-AusgangDG220B ModbusSPTAF 1 |
|---|---|
| Leiterquerschnitt | AC-Eingang, Ladeausgang0,5 … 6 mm² / AWG 20 … 8 DC-Ausgang0,28 … 0,8 mm² / AWG 23 … 18 Modbus0,25 … 0,75 mm² / AWG 24 … 16 |
| Abisolierlänge | AC-Eingang, Ladeausgang12 mm / 0,47" DC-Ausgang5 … 6 mm / 0,2 … 0,24" Modbus8 mm / 0,31" |
| Temperaturbeständigkeit | AC-Eingang, Ladeausgang-40 … 105 °C / -40 … 221 °F DC-Ausgang-40 … 105 °C / -40 … 221 °F Modbus-60 … 100 °C / -76 … 212 °F |
| Anschlussraum | Hutschiene mit 158 mm / 6,2" Breite, Platz für Geräte mit bis zu 9 Teilungseinheiten |
Anschlussplan
| Anschlussplan |  |
|---|
Produkteigenschaften
| Farbe | GehäuseRAL 9005 DekorabdeckungRAL 9003 |
|---|---|
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 3,5 kg |
|---|---|
| Bruttogewicht | 4,8 kg |
| Produktmaße | 430 x 190 x 130 mm / 16,93 x 7,48 x 5,12" (H x B x T) |
| Produktmaßzeichnung |  |
| Packmaß | 575 x 330 x 155 mm / 22,64 x 12,99 x 6,1" (H x B x T) |
Zertifizierungen & Standards
| Verschmutzungsgrad | 3 |
|---|---|
| Normen | CE (LVD 2014/35/EU, EMCD 2014/30/EU) IEC 61851-1 IEC 61851-22 |
| Zertifizierungen | Kompatibel mit ChargePoint be.ENERGISED (OCPP 1.6) OVE R37:2024 (AT TOR) |
Lieferumfang
Lieferumfang
Downloads
Downloads
Herstellerinformationen
Herstellerinformationen
Flottentauglich
Last- & Flottenmanagement
Der Wallbox Manager verteilt Lasten intelligent auf mehrere Ladepunkte und schützt den Hausanschluss – ideal für Flotten und Mehrfamilienhäuser.

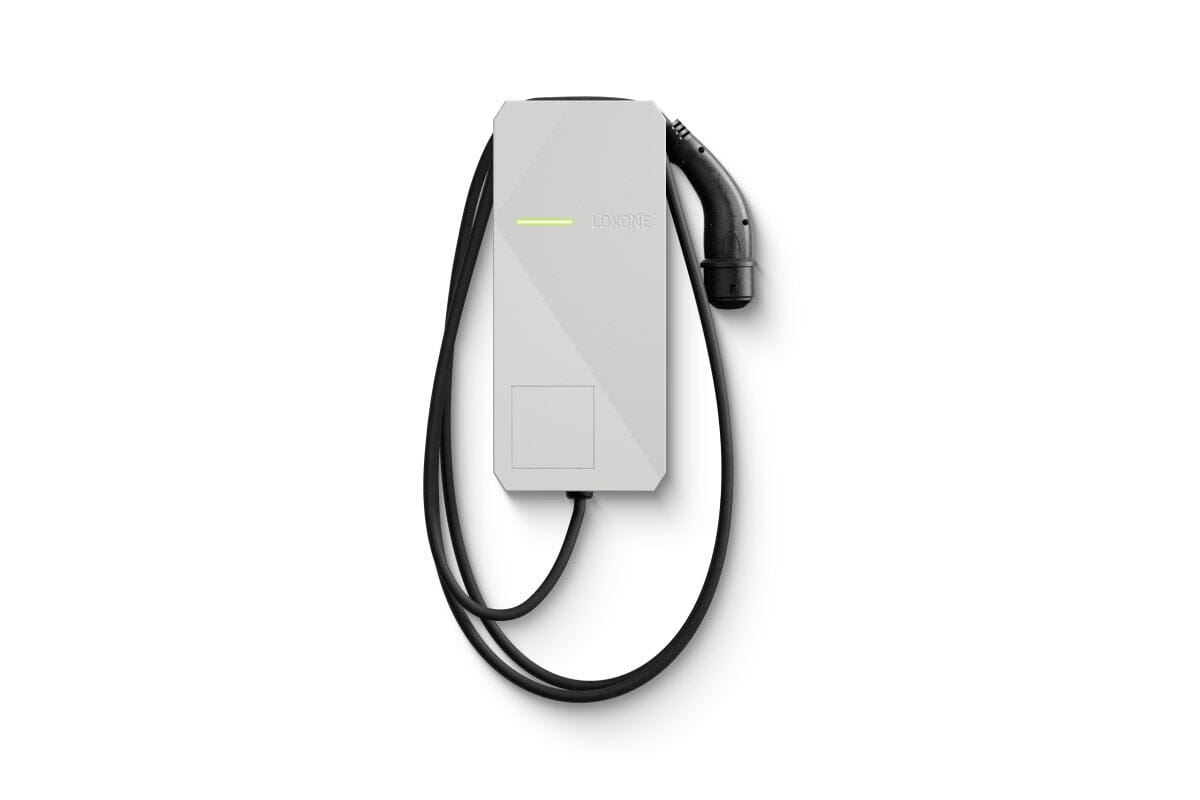

11-kW-Wallbox mit Funkanbindung
Die Loxone Wallbox 11kW 16A Air lädt dreiphasig mit bis zu 11 kW oder einphasig mit 3,7 kW. Die Ladeleistung lässt sich stufenlos ab 1,38 kW regeln. Zum Miniserver funkt sie über Loxone Air, eine Busleitung zur Wallbox entfällt — das ist bei einer freistehenden Ladesäule oder einer Garage ohne Leerrohr oft der entscheidende Punkt.
Laden
- Max. Ladeleistung 11 kW (3-phasig 16 A) oder 3,7 kW (1-phasig 16 A)
- Regelbar ab 1,38 kW
- Ladebetriebsart 3 nach IEC 61851-1
- Fest angeschlagenes Ladekabel, 5 m, Typ-2-Stecker nach IEC 62196
- Interne Fehlerstromerkennung RDC-MD, DC 6 mA nach IEC 62955
Tree-Anschluss vor Ort
Diese Wallbox ist selbst ein Tree-Ausgangspunkt: Sie versorgt bis zu drei Tree-Geräte mit 24 VDC und bindet sie ein. Vorgesehen sind Energiezähler und Touch-Geräte wie Touch, Touch Pure Flex oder NFC Code Touch. Eine Verbindung zur Tree-to-Air-Bridge wird nicht unterstützt, alle übrigen Tree-Geräte sind offiziell nicht freigegeben.
Weitere Schnittstellen
- Loxone Air auf 868 MHz oder 915 MHz mit interner Antenne
- Modbus RTU für einen Energiezähler, Abfragezyklus mindestens 5 s
- OCPP 1.6 und 2.0.1, dazu wird ein NFC Code Touch benötigt
- Anschlussraum mit Hutschiene, 158 mm Breite für bis zu 9 Teilungseinheiten
Montage
Aufbaumontage an Wand oder Ladesäule, senkrecht. Empfohlene Höhe 132 cm für den Kabelauslass, 165 cm für die Oberkante. Das Gerät misst 430 x 190 x 130 mm und wiegt 3,5 kg. Schutzart IP44, Stossfestigkeit IK08, Umgebungstemperatur -20 bis 50 °C.
Jeder Wallbox muss ein Fehlerstrom-Schutzschalter Typ A mit 30 mA vorgeschaltet werden.
Ausschreibungstext
Ladestation für Elektrofahrzeuge mit Funkanbindung, Loxone Wallbox 11kW 16A Air, Artikelnummer 100527. Ladeleistung bis 11 kW dreiphasig bei 16 A, regelbar ab 1,38 kW, Ladebetriebsart 3 nach IEC 61851-1. Fest angeschlagenes Typ-2-Kabel mit 5 m. Interne Fehlerstromerkennung RDC-MD DC 6 mA nach IEC 62955. Schutzart IP44, Stossfestigkeit IK08. Tree-Ausgang für bis zu drei Geräte. Anbindung an den Miniserver über Loxone Air, OCPP 1.6 und 2.0.1 mit NFC Code Touch.
