Vielseitig
Motor & LED steuern
Bidirektional, unidirektional oder als PWM-Dimmer – ein kompaktes Modul für DC-Motoren und dimmbare LED-Beleuchtung.

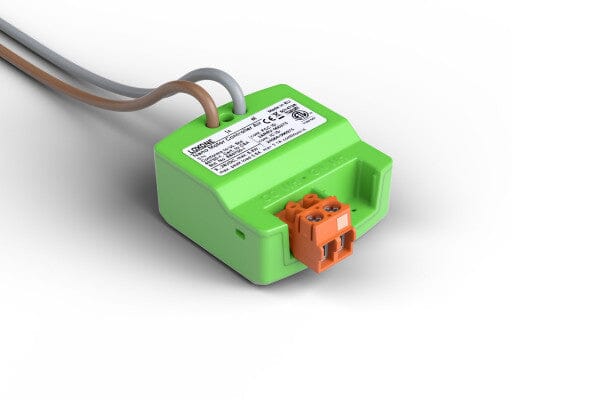

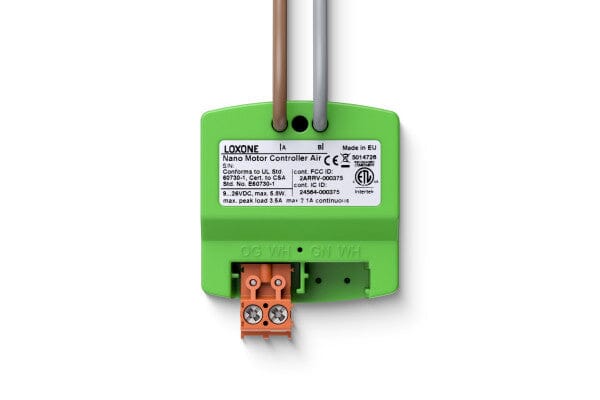

Loxone Nano Motor Controller Air
Regulärer Preis
165,42 €
Angebotspreis
165,42 €
Regulärer Preis
Stückpreis
pro
Steuern inklusive.
Versand wird an der Kasse berechnet.
- DC-Motor & LED
- 3 Betriebsarten
- Kabellos per Air
ErhältlichLieferzeit 2 bis 4 Werktage
Die Abholverfügbarkeit konnte nicht geladen werden
Zahlungsmethoden
Derzeit nicht vorrätig
Wir benachrichtigen Sie gern per E-Mail, sobald der Artikel wieder lieferbar ist.
Wir nutzen Ihre E-Mail-Adresse nur für diese Benachrichtigung. Mehr dazu in unserer Datenschutzerklärung.
Technische Daten
Technische Daten
Elektrische Spezifikationen
| Versorgungsspannung | 9 … 26 VDC |
|---|---|
| Leistungsaufnahme | typ. 0,22 W, max. 0,28 W |
| Betriebsart | Motor Bidirektional: 1 Ausgang Motor Unidirektional: 2 Ausgänge Dimmer: 1 Ausgang |
| Max. Gesamtbelastung der Ausgänge | Motorbetrieb2,1 A kontinuierlich; 5 A Spitze (< 30 s) Dimmerbetrieb2,1 A |
| PWM Frequenz | Motorbetrieb1 … 10 kHz Dimmerbetrieb400 Hz |
| Verlustleistung bei max. Last | Motorbetrieb5,8 W Dimmerbetrieb1,7 W |
| Einstellbereich Stromflusserkennung | 100 … 3500 mA |
| Einstellbereich Überstromerkennung | 100 … 3500 mA |
| Temperatur | -20 … 50 °C / -4 … 122 °F |
Schnittstellen
| Loxone Air | 868 MHz (SRD Band Europa), 4 Kanäle wählbar, max. Sendeleistung 15,1 mW e.r.p. 915 MHz (ISM Band Region 2), 10 Kanäle wählbar, max. Sendeleistung 13,2 mW interne Antenne |
|---|
Umgebungsbedingungen
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
|---|
Anschlüsse
| Leiterquerschnitt | Anschlusskabel (Ausgang)1,5 mm² / AWG18 Spannungsversorgung0,75 … 2,5 mm² / AWG18 … 13 |
|---|---|
| Abisolierlänge | Anschlusskabel (Ausgang)10 mm / 0,4" Spannungsversorgung5 mm / 0,2" |
| Länge | Anschlusskabel (Ausgang)150 mm / 5,91" |
| Anzugsdrehmoment | Spannungsversorgung0,35 … 0,4 Nm / 0,26 … 0,3 lbf·ft |
| Temperaturbeständigkeit | Anschlusskabel (Ausgang)min. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL Spannungsversorgung-40 … 105 °C / -40 … 221 °F |
Anschlussplan
| Anschlussplan |  |
|---|
Produkteigenschaften
| Farbe | Grün: RAL 6018 |
|---|---|
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 37 g |
|---|---|
| Bruttogewicht | 59 g |
| Produktmaße | 39,45 x 38,95 x 20,20 mm / 1,55 x 1,53 x 0,80" (L x B x H) |

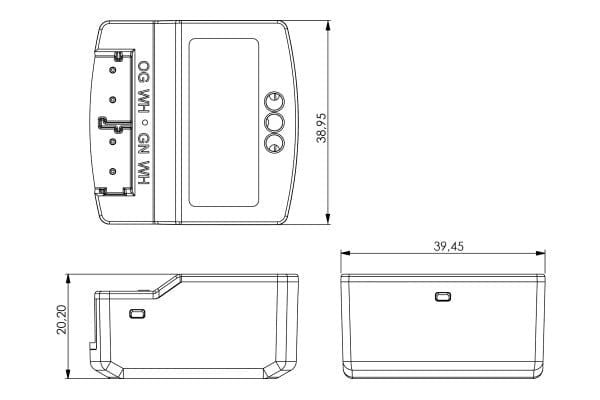

| Produktmaßzeichnung |  |
| Packmaß | 84 x 80 x 47 mm / 3,31 x 3,15 x 1,85" (L x B x H) |
Zertifizierungen & Standards
| Schutzklasse | IP20 |
|---|
Lieferumfang
Lieferumfang
Downloads
Downloads
Herstellerinformationen
Herstellerinformationen
Flexibel platziert
Kabellos per Air
Die drahtlose Air-Anbindung reduziert den Installationsaufwand; Überstrom- und Stromflusserkennung sorgen für sicheren Betrieb.
Gleichstrommotoren steuern oder LED dimmen, per Funk

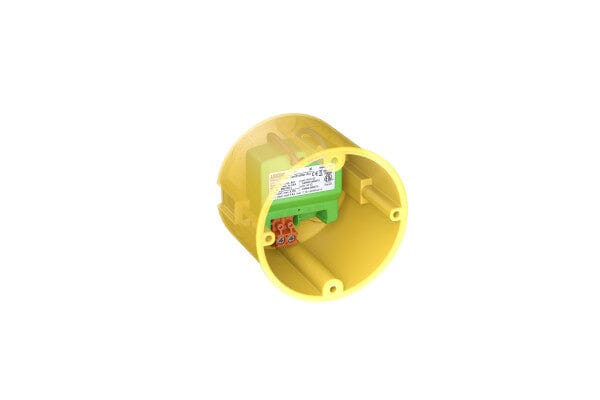

Der Nano Motor Controller Air steuert Gleichstrommotoren in der Geschwindigkeit oder dimmt LED-Leuchtmittel. Welche Aufgabe er übernimmt, wird in der Konfiguration festgelegt. Typische Anwendungen sind Rollos, Screens, Lüfter und Markisen mit 24-Volt-Antrieb. Zum Miniserver funkt er über Loxone Air, eine Busleitung entfällt. Das Gehäuse passt in eine Unterputzdose.
Drei Betriebsarten
- Motor bidirektional: ein Ausgang, Motor läuft in beide Richtungen
- Motor unidirektional: zwei Ausgänge, je eine Laufrichtung
- Dimmer: ein PWM-Ausgang für LED
Schutzfunktionen
Eingebaut sind eine Überstromerkennung und eine Stromflusserkennung, beide im Bereich 100 bis 3500 mA einstellbar. Die Überstromerkennung schaltet bei Blockade ab, etwa wenn ein Rollo anfriert oder ein Gegenstand im Weg steht. Die Stromflusserkennung meldet umgekehrt, ob überhaupt Strom fließt, und erkennt so einen defekten Motor oder eine unterbrochene Leitung.
Anschluss und Maße
- Versorgungsspannung 9 bis 26 VDC
- Belastbarkeit 2,1 A dauerhaft, 5 A Spitze bis 30 Sekunden
- Anschlusskabel am Ausgang 1,5 mm², 150 mm lang
- Loxone Air auf 868 MHz oder 915 MHz mit interner Antenne
- Abmessungen 39,45 x 38,95 x 20,20 mm, Gewicht 37 g
- Umgebungstemperatur -20 bis 50 °C, Schutzart IP20
Ausschreibungstext
Kompaktmodul für Gleichstrommotoren und LED-Dimmung mit Funkanbindung, Loxone Nano Motor Controller Air, Artikelnummer 100472. Abmessungen 39,45 x 38,95 x 20,20 mm für die Unterputzmontage, Schutzart IP20. Versorgungsspannung 9 bis 26 VDC, Belastbarkeit 2,1 A dauerhaft und 5 A Spitze. Drei Betriebsarten, Überstrom- und Stromflusserkennung von 100 bis 3500 mA einstellbar. Anbindung an den Miniserver über Loxone Air.
