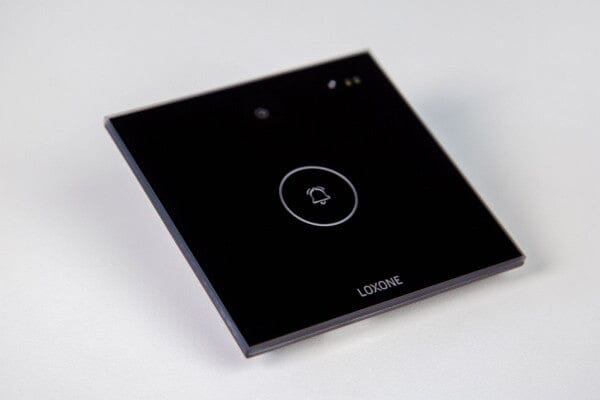

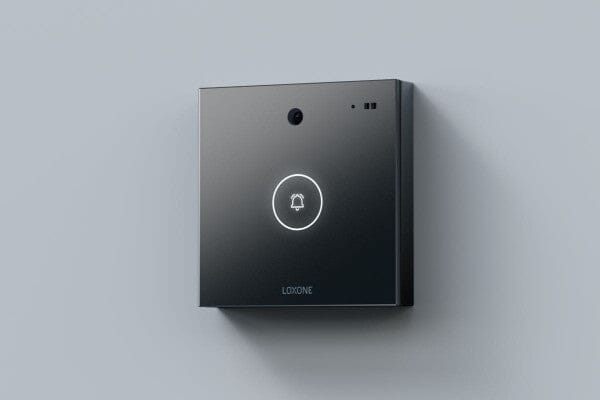

Video-Türsprechstelle mit Glasfront
Die Loxone Intercom ist eine kompakte Türsprechstelle mit Glasfront, beleuchteter Klingeltaste und Näherungssensor. Die Kamera löst mit 1280 x 720 Bildpunkten auf und erfasst 120 Grad diagonal. Das Mikrofon sitzt in der Frontplatte, die beiden Lautsprecher liegen verdeckt an der linken Gehäuseseite. Empfohlen wird eine Montagehöhe von 1,6 Metern an der Oberkante. Die Intercom gibt es in Samtweiß, Signalweiß und Anthrazit, wobei die Anthrazit-Ausführung nicht an Montageorte mit direkter Sonneneinstrahlung gehört.
Versorgung über PoE, Erweiterung über Tree
Versorgung und Kommunikation laufen über Power over Ethernet nach IEEE 802.3af. Die integrierte Tree-Schnittstelle nimmt bis zu 50 Geräte auf, etwa einen NFC Code Touch oder einen Touch Pure Flex. Über den 24-V-Ausgang lassen sich externe Geräte mit bis zu 3 Watt versorgen.
- Power over Ethernet, typ. 48 VDC, IEEE 802.3af Alternative A, Leistungsklasse 0
- Leistungsaufnahme typ. 1,7 W, max. 5,8 W inklusive 3 W für externe Geräte
- Ethernet-Schnittstelle 100 MBit/s
- Tree-Anschluss für bis zu 50 Geräte, Leitungslänge max. 3 m
- Spannungsausgang 24 VDC, max. 3 W
- Kamera 1280 x 720 Bildpunkte, 120° diagonal
- Näherungssensor Infrarot ToF, Erfassungswinkel 27°
- Lautsprecher 2x 0,7 W Dauerleistung, Digitalmikrofon MEMS
- Betriebstemperatur -20 bis 40 °C
- Schutzart IP34, Abmessungen 90 x 90 x 16 mm
Ausschreibungstext
Video-Türsprechstelle mit Glasfront, kapazitiver Klingeltaste und Näherungssensor, Kamera mit 1280 x 720 Bildpunkten und 120 Grad diagonalem Erfassungswinkel. Versorgung und Kommunikation über Power over Ethernet nach IEEE 802.3af, integrierte Tree-Schnittstelle für bis zu 50 Geräte. Schutzart IP34, Abmessungen 90 x 90 x 16 mm, empfohlene Montagehöhe 1,6 m Oberkante. Ausführungen Samtweiß RAL 9002, Signalweiß RAL 9003 und Anthrazit RAL 9005.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Spannungsversorgung</th><td><span class="st-v">Power over Ethernet (PoE), typ. 48 VDC IEEE 802.3af Alternative A, Leistungsklasse 0</span></td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td><span class="st-v">typ. 1,7 W, max. 5,8 W (inkl. 3 W für externe Geräte)</span></td></tr>
<tr><th scope="row">Ethernet Schnittstelle</th><td><span class="st-v">100 MBit/s</span></td></tr>
<tr><th scope="row">Spannungsausgang zur Versorgung externer Geräte (NFC Code Touch…)</th><td>
<span class="st-v">24 VDC, max. 3 W</span>
<span class="st-v">Leitungslänge: max. 3 m / 10 ft</span>
</td></tr>
<tr><th scope="row">Klingeltaste</th><td><span class="st-v">1 Tastpunkt, kapazitive Berührungserkennung</span></td></tr>
<tr><th scope="row">Lautsprecher</th><td><span class="st-v">2x 0,7 W Dauerleistung / 2x 1 W max. kurzzeitig</span></td></tr>
<tr><th scope="row">Mikrofon</th><td><span class="st-v">Digitalmikrophon, MEMS</span></td></tr>
<tr><th scope="row">Kamera</th><td>
<span class="st-v">Bilderfassungswinkel: 120° diagonal, 97° horizontal, 50° vertikal</span>
<span class="st-v">Auflösung: 1280 x 720 Bildpunkte</span>
</td></tr>
<tr><th scope="row">Näherungssensor</th><td>
<span class="st-v">Erfassungsbereich bei direkter Lichteinstrahlung: 0,2 m</span>
<span class="st-v">Erfassungsbereich bei Dunkelheit: 2,0 m</span>
<span class="st-v">Erfassungswinkel 27°</span>
<span class="st-v">Technologie: Infrarot ToF Sensor</span>
</td></tr>
<tr><th scope="row">Empfohlene Montagehöhe</th><td><span class="st-v">1,6 m / 63" Oberkante</span></td></tr>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-20 … 40 °C / -4 … 104 °F</span></td></tr>
<tr><th scope="row">Montageort mit direkter Sonneneinstrahlung</th><td>
<span class="st-v"><span class="st-k">Samtweiß</span>erlaubt</span>
<span class="st-v"><span class="st-k">Signalweiß</span>erlaubt</span>
<span class="st-v"><span class="st-k">Anthrazit</span>nicht erlaubt</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">Schnittstelle</th><td>
<span class="st-v">Anschluss: bis zu 50 Tree-Geräte</span>
<span class="st-v">Kabellänge: max. 3 m / 10 ft</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Bedienelemente</h3>
<table>
<tr><th scope="row">Klick Feedback</th><td><span class="st-v">Ja</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95 % r. F. (nicht kondensierend)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussklemmen</h3>
<table>
<tr><th scope="row">Leiterquerschnitt</th><td><span class="st-v">0,25 … 0,8 mm² / AWG 23 … 18</span></td></tr>
<tr><th scope="row">Abisolierlänge</th><td><span class="st-v">5 mm / 0,2"</span></td></tr>
<tr><th scope="row">Temperaturbeständigkeit</th><td><span class="st-v">-40 … 105 °C / -40 … 221 °F</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/100484%2C100485%20-%20Intercom.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Farbe</th><td>

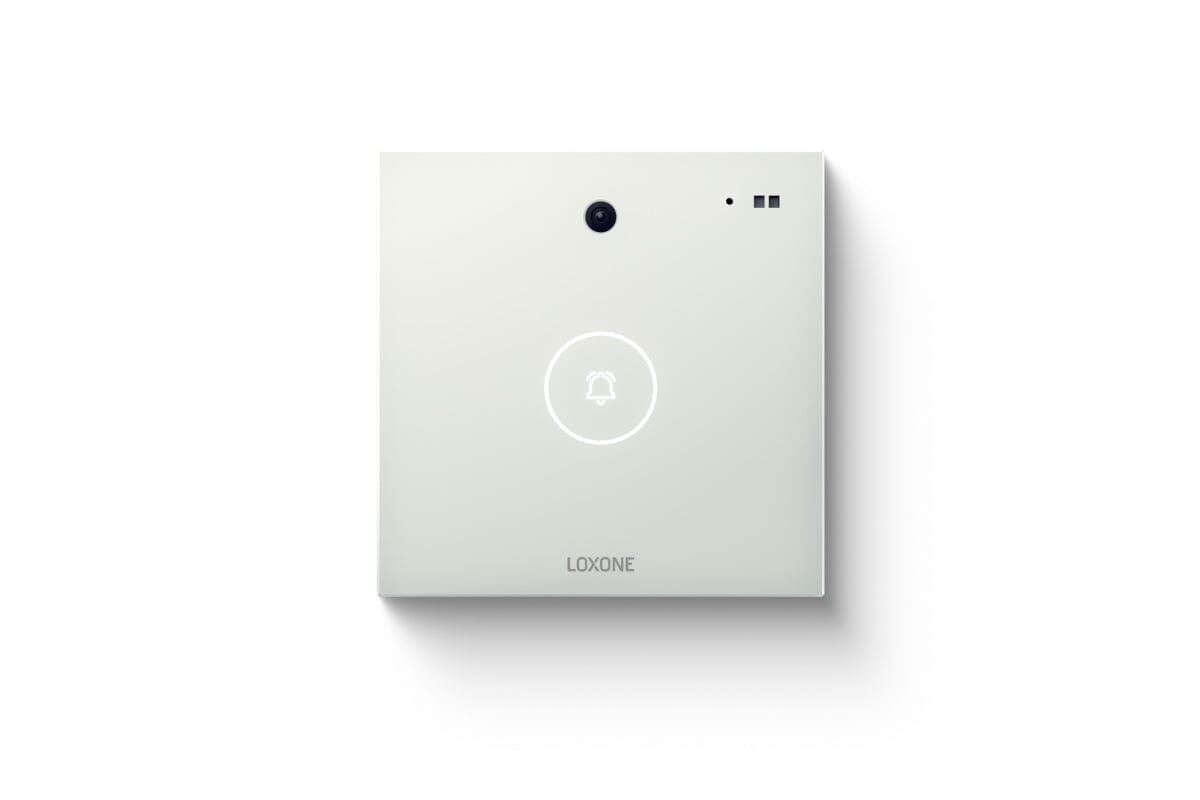

<span class="st-v"><span class="st-k">Samtweiß</span>RAL 9002</span>

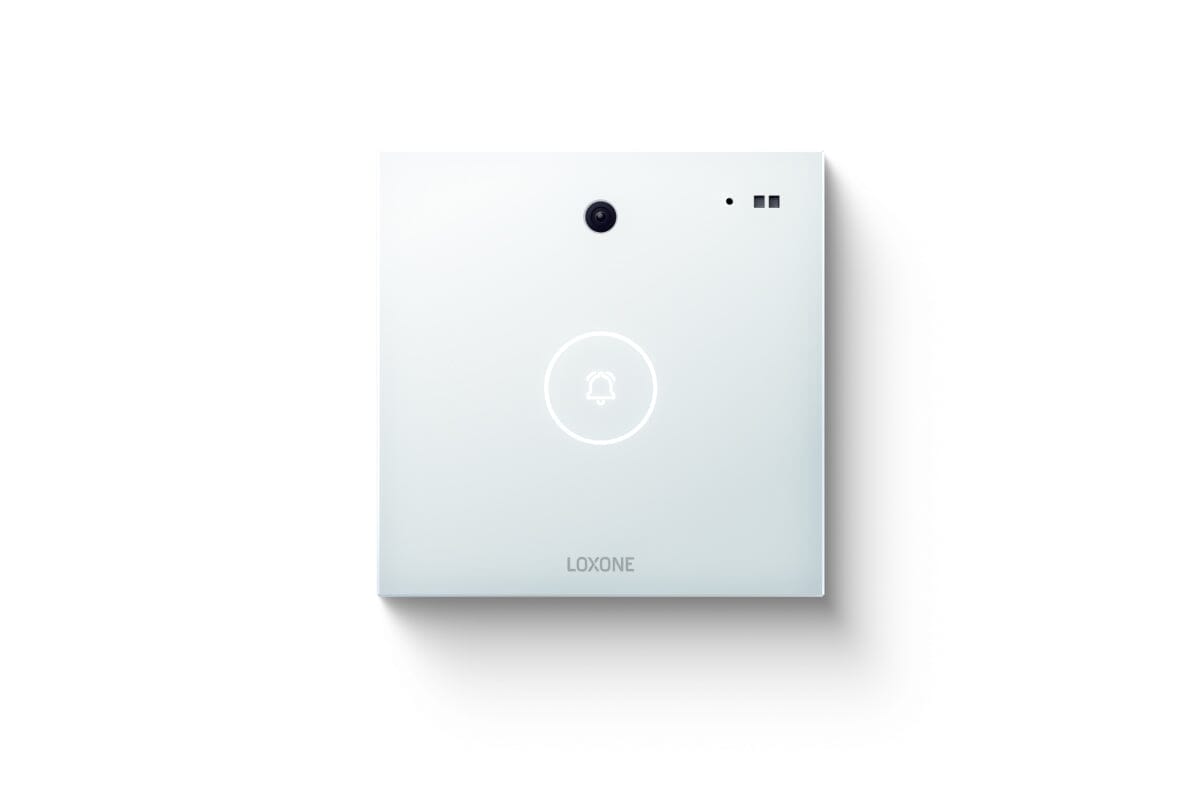

<span class="st-v"><span class="st-k">Signalweiß</span>RAL 9003</span>

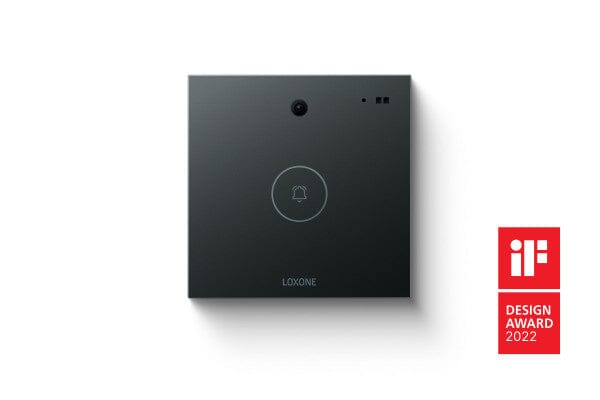

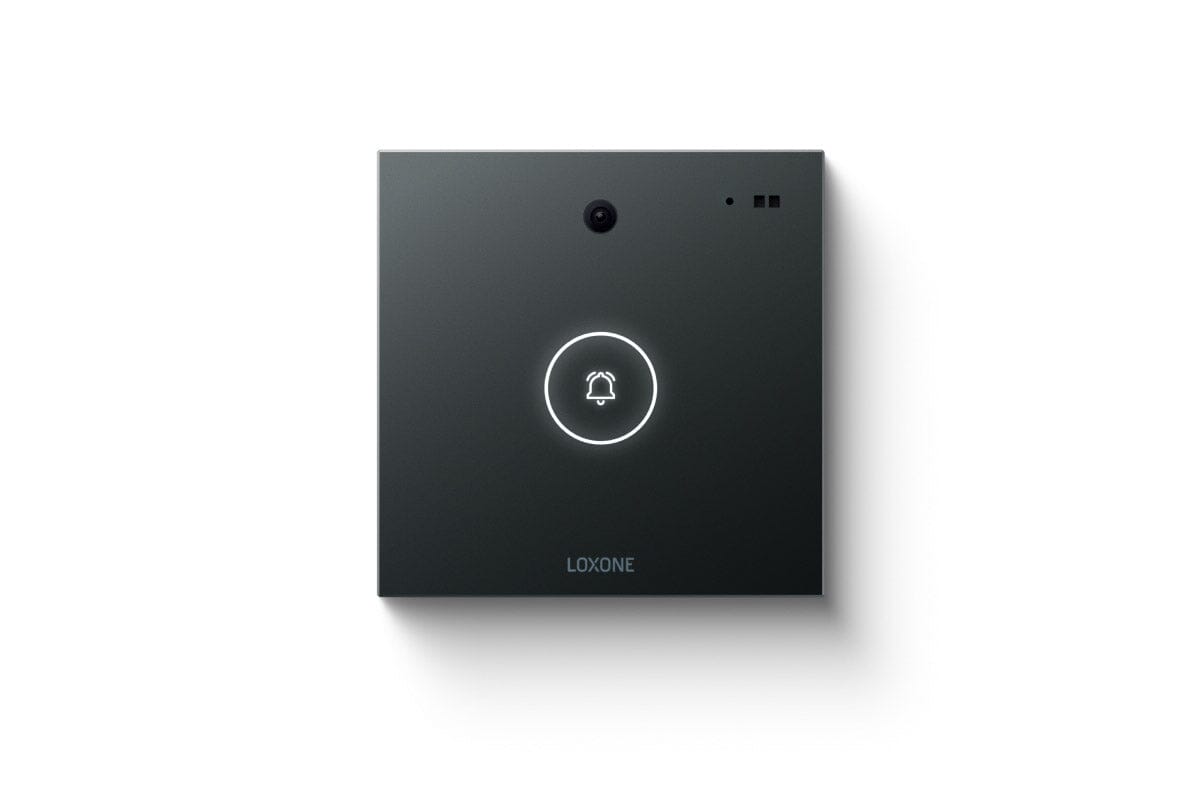

<span class="st-v"><span class="st-k">Anthrazit</span>RAL 9005</span>
</td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Gewicht & Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">115 g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">142 g</span></td></tr>
<tr><th scope="row">Produktmaße</th><td><span class="st-v">90 x 90 x 16 mm / 3,55 x 3,55 x 0,63" (L x B x H)</span></td></tr>
<tr><th scope="row">Produktmaßzeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/100484%2C100485%20-%20Intercom.png" alt="Produktmaßzeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packmaß</th><td><span class="st-v">104 x 107 x 39 mm / 4,09 x 4,21 x 1,54" (L x B x H)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Zertifizierungen & Standards</h3>
<table>
<tr><th scope="row">Schutzart</th><td><span class="st-v">IP34</span></td></tr>
<tr><th scope="row">Zertifizierungen</th><td>
<span class="st-v">UL 62368-1</span>
<span class="st-v">UL 60950-1</span>
<span class="st-v">CSA C22.2#62368-1</span>
<span class="st-v">CSA C22.2#60950-1</span>
<span class="st-v">IEC/UL 62368-1</span>
</td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<p class="st-note"><strong>Hinweis:</strong> Die Versorgung erfolgt über Power over Ethernet. Ein PoE-Injektor oder ein PoE-fähiger Switch gehört nicht zum Lieferumfang.</p>
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Intercom</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Spritzwasserschutzfolie</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackfolder</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Access/100484%20-%20Intercom%20Wei%C3%9F/Specifications/Folder_Intercom_100484%2C100485.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Folder</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Access/100484%20-%20Intercom%20Wei%C3%9F/Specifications/CB_Cert_SE-107160_2242688KAU003_DP.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">CB-Zertifikat</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Access/100484%20-%20Intercom%20Wei%C3%9F/Specifications/CE-EU-Declaration-of-conformity_Intercom_10048x.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformitätserklärung</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Access/100484%20-%20Intercom%20Wei%C3%9F/Specifications/CEEU_Intercom_100484%2C100485%2C100857_CZ.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformität CZ</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Access/100484%20-%20Intercom%20Wei%C3%9F/Specifications/CEEU_Intercom_100484%2C100485%2C100857_PL.pdf" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Konformität PL</span>
<span class="st-dl-fmt">PDF</span>
</a>
<a class="st-dl" href="https://www.loxone.com/dede/kb/intercom/" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M14 4h6v6"/><path d="M20 4 10.5 13.5"/><path d="M18 14.5V19a2 2 0 0 1-2 2H5a2 2 0 0 1-2-2V8a2 2 0 0 1 2-2h4.5"/></svg>
<span class="st-dl-name">Dokumentation</span>
<span class="st-dl-fmt">LINK</span>
</a>
<a class="st-dl" href="https://pim.loxone.com/datasheet/100484-intercom-white" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg>
<span class="st-dl-name">Datenblatt</span>
<span class="st-dl-fmt">PDF</span>
</a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>Loxone Electronics GmbH</li>
<li><strong>Adresse:</strong> Smart Home 1, 4154 Kollerschlag Österreich</li>
<li><strong>E-Mail: </strong><a href="mailto:office@loxone.com">office@loxone.com</a></li>
</ul>
