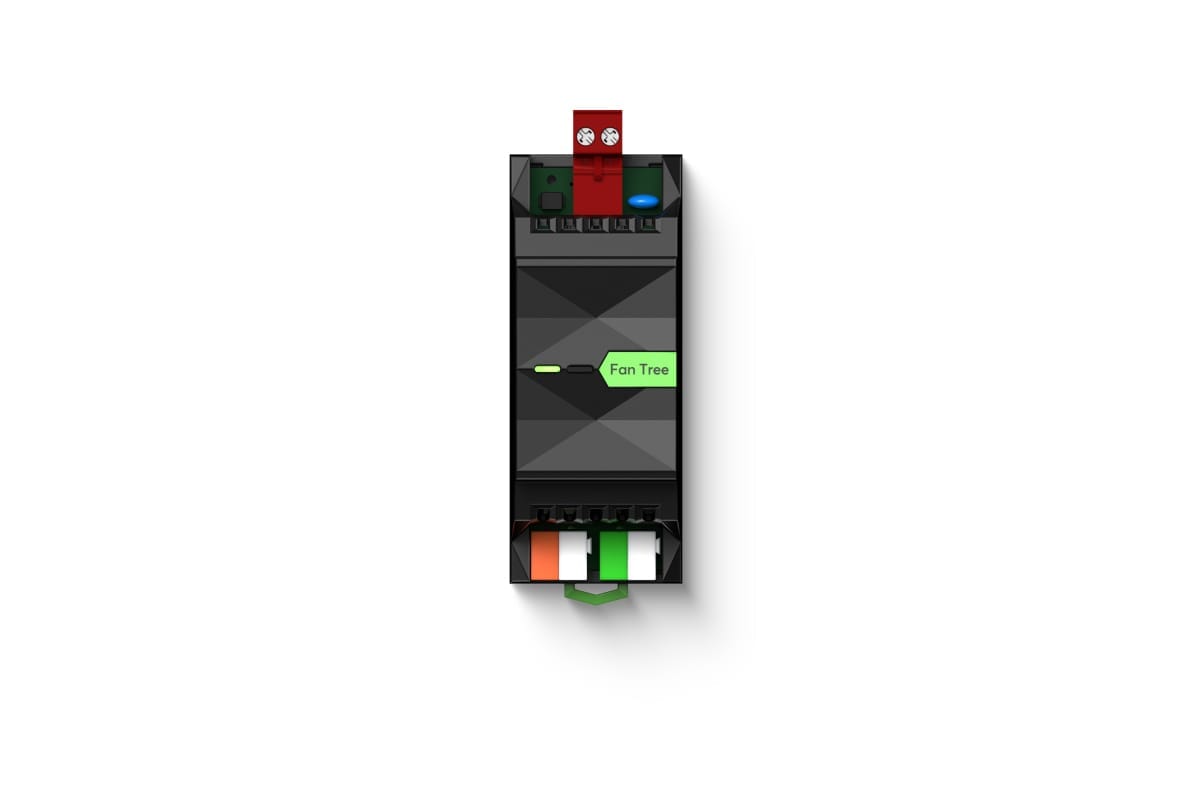

Loxone Fan Control Tree
Der Loxone Fan Control Tree ist ein 4-stufiger AC-Deckenventilator-Controller, der mithilfe von Serienkondensatoren die Geschwindigkeit Ihres Ventilators in klar definierten Stufen regelt. Er ist speziell für einzelne 60W-Wechselstrom-Deckenventilatoren optimiert und ermöglicht eine komfortable und intelligente Steuerung über Ihr Loxone System.
Features des Loxone Fan Control Tree
- 4-stufige Geschwindigkeitsregelung für Deckenventilatoren
- Optimiert für einzelne 60W-Wechselstromventilatoren
- Minimallast: 30W, Maximallast: 120W
- Nahtlose Integration in die Loxone Gebäudeautomation
Hinweise zur Kompatibilität
- Nur für AC-Ventilatoren ohne integrierte Funksteuerung geeignet
- Falls der Ventilator über eine eigene Geschwindigkeitsregelung verfügt, muss diese auf die höchste Stufe gestellt werden
- Steuerung integrierter Lichter nur bei separater Steuerleitung möglich (digitaler Ausgang erforderlich)
- Bei Ventilatoren mit Zugketten-Lichtsteuerung muss diese auf EIN stehen
- Die Laufrichtung des Ventilators kann nicht über den Fan Control Tree geändert werden und muss manuell angepasst werden
Anwendungsbeispiel
Mit dem Loxone Fan Control Tree schaffen Sie eine smarte und energieeffiziente Belüftungslösung. In Kombination mit Sensoren für Temperatur, Luftfeuchtigkeit oder Präsenz können Sie den Ventilator bedarfsgerecht steuern – für mehr Komfort, ein optimales Raumklima und Energieeinsparungen.
<style>
.st-loxone-specs .st-specs-table {
width: 100%;
border-collapse: collapse;
font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, Oxygen, Ubuntu, Cantarell, sans-serif;
font-size: 14px;
}
.st-loxone-specs .st-specs-table tr {
transition: background-color 0.2s ease;
}
.st-loxone-specs .st-specs-table tr:nth-child(odd) {
background-color: #f9f9f9;
}
.st-loxone-specs .st-specs-table tr:nth-child(even) {
background-color: #ffffff;
}
.st-loxone-specs .st-specs-table tr:hover {
background-color: #00baf2;
}
.st-loxone-specs .st-specs-table tr:hover td {
color: #ffffff;
}
.st-loxone-specs .st-specs-table td {
padding: 12px 16px;
border: 1px solid #e5e5e5;
transition: color 0.2s ease;
}
.st-loxone-specs .st-specs-table td:first-child {
font-weight: 600;
color: #333333;
width: 40%;
}
.st-loxone-specs .st-specs-table td:last-child {
color: #666666;
width: 60%;
}
.st-loxone-specs .st-specs-table tr.category-header td {
background-color: #00baf2;
color: #ffffff;
font-weight: 700;
font-size: 15px;
}
.st-loxone-specs .st-specs-table tr.category-header:hover td {
background-color: #0095c2;
}
.st-loxone-specs h3 {
color: #00baf2;
font-size: 16px;
font-weight: 700;
margin: 25px 0 10px 0;
padding-bottom: 5px;
border-bottom: 2px solid #00baf2;
}
.st-loxone-specs h3:first-child {
margin-top: 0;
}
.st-loxone-specs .st-specs-table .st-spec-image {
max-width: 100%;
height: auto;
display: block;
}
</style>
<div class="st-loxone-specs">
<h3>Elektrische Spezifikationen</h3>
<table class="st-specs-table">
<tr>
<td>Versorgungsspannung</td>
<td>18 … 30 VDC</td>
</tr>
<tr>
<td>Leistungsaufnahme</td>
<td>typ. 0,1 W (Aus), max. 0,7 W (Stufe "Schnell")</td>
</tr>
</table>
<h3>Ausgänge</h3>
<table class="st-specs-table">
<tr>
<td>Deckenventilator (1)</td>
<td>Ventilatorspannung: 230 VAC, 50 HzMin./ Max. Last: 30 W / 120 WMax. Verlustleistung am Ausgang: 0,3 W mit 60 W Ventilator4 Stufen: (Aus), Langsam, Mittel, Schnell, Maximal (Die verfügbaren Stufen können innerhalb des zulässigen Lastbereichs variieren.)Geschwindigkeitsstufen optimiert für 60 W</td>
</tr>
</table>
<h3>Schnittstellen</h3>
<table class="st-specs-table">
<tr>
<td>Loxone Tree</td>
<td>Verbindung mit Miniserver / Tree Extension</td>
</tr>
</table>
<h3>Umgebungsbedingungen</h3>
<table class="st-specs-table">
<tr>
<td>Temperatur</td>
<td>-20 … 55 °C / -4 … 131 °F</td>
</tr>
<tr>
<td>Luftfeuchtigkeit</td>
<td>max. 95 % r. F. (nicht kondensierend)</td>
</tr>
<tr>
<td>Schutzart</td>
<td>IP20</td>
</tr>
</table>
<h3>Anschlussklemmen</h3>
<table class="st-specs-table">
<tr>
<td>Klemmentyp</td>
<td>24 VDC & Loxone TreeDeckenventilator-AusgangDG220BMSTB2.5</td>
</tr>
<tr>
<td>Leiterquerschnitt</td>
<td>0,25 … 0,8 mm² / AWG 23 … 180,2 … 2,5 mm² / AWG 24 … 12</td>
</tr>
<tr>
<td>Abisolierlänge</td>
<td>5 mm / 0,2"7 mm / 0,28"</td>
</tr>
<tr>
<td>Anzugsdrehmoment</td>
<td>-0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft</td>
</tr>
<tr>
<td>Temperaturbeständigkeit</td>
<td>-40 … 105 °C / -40 … 221 °F-40 … 100 °C / -40 … 212 °F</td>
</tr>
<tr>
<td>Abisolierlänge</td>
<td>5 … 6 mm / 0,2 … 0,24”</td>
</tr>
</table>
<h3>Anschlussplan</h3>
<table class="st-specs-table">
<tr>
<td>Anschlussplan</td>
<td><img src="https://pim.loxone.com//01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/100622%2C100626%20-%20Fan%20Control%20Tree.png" alt="Drawing or Certification" class="st-spec-image" style="max-width: 100%; height: auto;"></td>
</tr>
</table>
<h3>Produkteigenschaften</h3>
<table class="st-specs-table">
<tr>
<td>Montageart</td>
<td>Hutschiene nach EN50022, 35 mm</td>
</tr>
<tr>
<td>Farbe</td>
<td>Schwarz: RAL 9005</td>
</tr>
<tr>
<td>Glanzgrad</td>
<td>Matt</td>
</tr>
</table>
<h3>Gewicht & Abmessungen</h3>
<table class="st-specs-table">
<tr>
<td>Nettogewicht</td>
<td>90 g</td>
</tr>
<tr>
<td>Bruttogewicht</td>
<td>107 g</td>
</tr>
<tr>
<td>Produktmaße</td>
<td>88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten</td>
</tr>
<tr>
<td>Produktmaßzeichnung</td>
<td><img src="https://pim.loxone.com//01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/Division%20units/2DU%20-%20Extension.png" alt="Drawing or Certification" class="st-spec-image" style="max-width: 100%; height: auto;"></td>
</tr>
<tr>
<td>Packmaß</td>
<td>121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H)</td>
</tr>
</table>
<h3>Zertifizierungen & Standards</h3>
<table class="st-specs-table">
<tr>
<td>Einsatzgebiet</td>
<td>Typ 1 (IEC 60730-1)</td>
</tr>
<tr>
<td>Bemessungsspannung des Deckenventilator-Ausgangs</td>
<td>4 kV (IEC 60730-1, max. Höhe 2000 m)</td>
</tr>
<tr>
<td>Verschmutzungsgrad</td>
<td>2</td>
</tr>
<tr>
<td>Software Klasse</td>
<td>A</td>
</tr>
</table>
