Loxone 5A Stromwandler 400A 35mm Smart Home Loxone 5A Stromwandler 400A 35mm Smart Home

Loxone 5A Stromwandler 400A 35mm (3 Stk.)

Erhältlich
Artikelnummer: 100678
Normaler Preis €236,81 | Spare €-236,81 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.
Zur Wunschliste hinzufügen Lieferung & Rücksendung Anfrage
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay
0

Loxone 5A Stromwandler 400A 35mm (3 Stk.)

Loxone 5A Stromwandler 400A 35mm (3 Stk.)

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

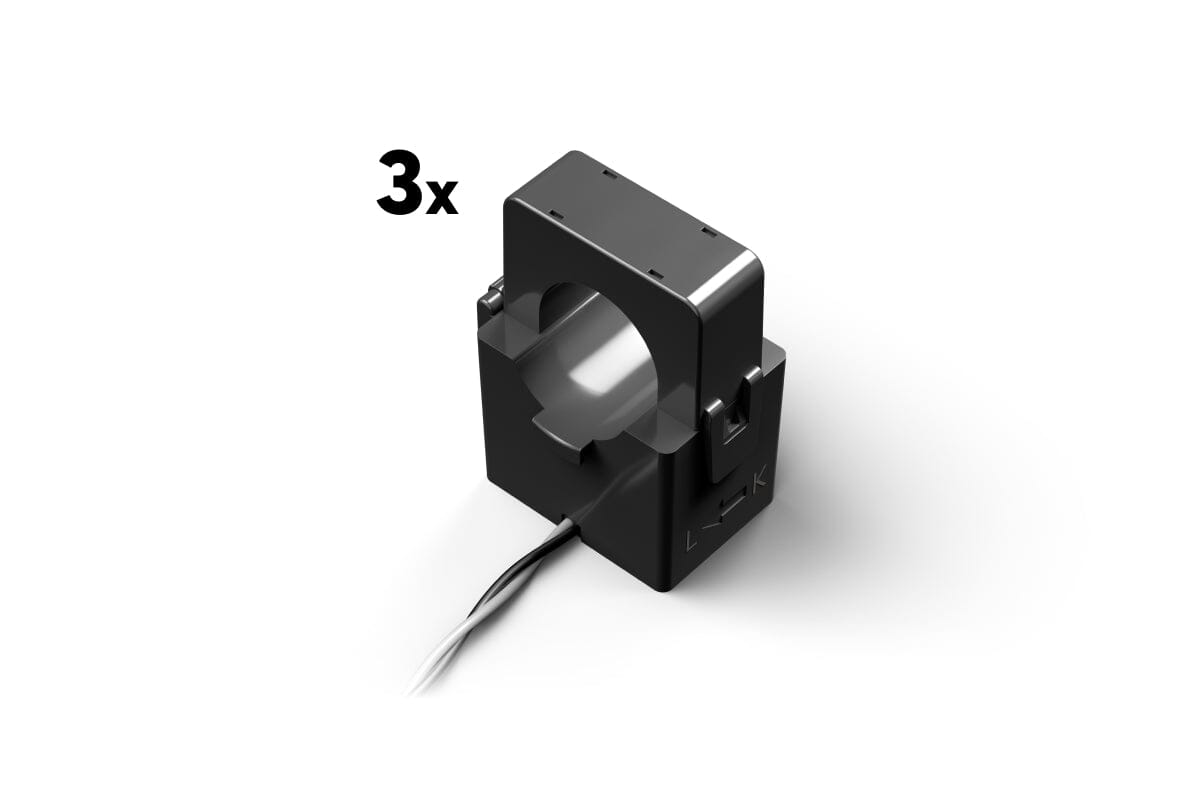

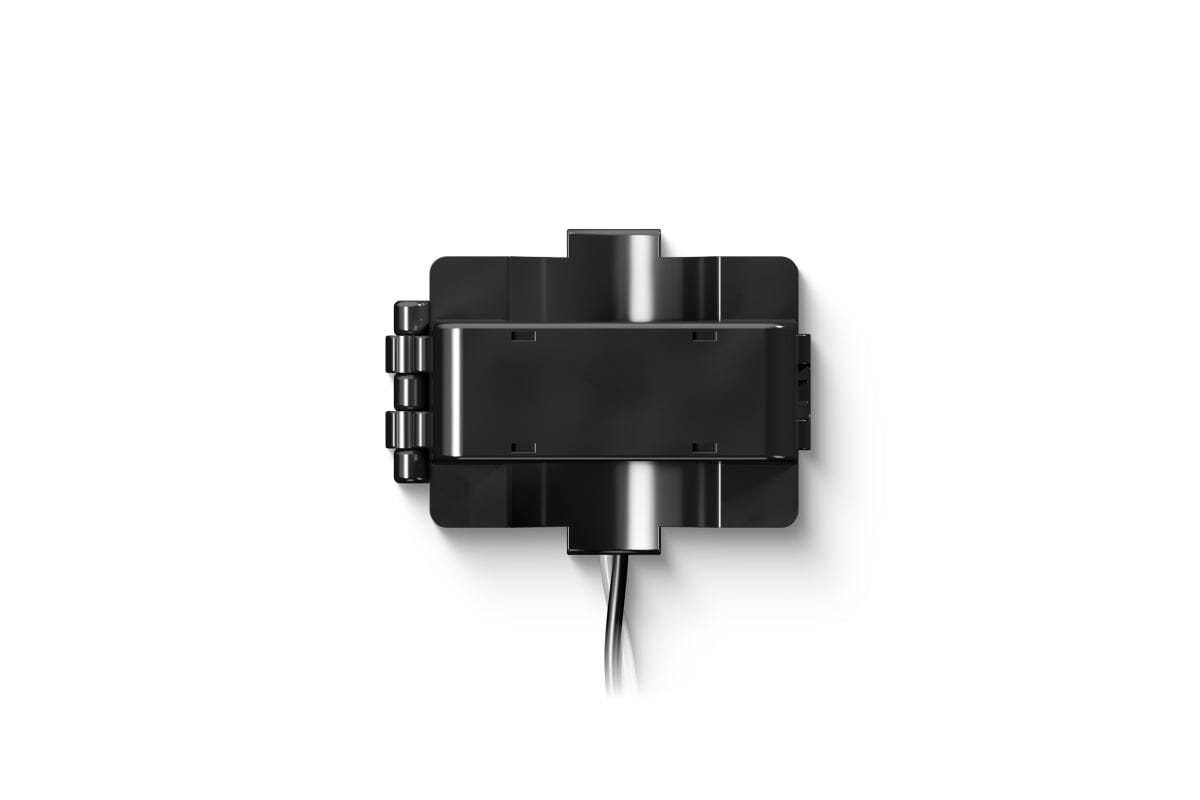

Klapp-Stromwandler 400 A für gewerbliche Installationen

Set aus drei Klapp-Stromwandlern für den Loxone Energiezähler für 1&5A Stromwandler Tree. Sie werden über die einzelnen Phasen geklappt, die Leitung muss dazu nicht aufgetrennt werden. Bei 400 A Nennstrom und 35 mm Öffnung sind sie für große gewerbliche und industrielle Installationen ausgelegt.

Technische Eckdaten

  • Nenn-Primärstrom 400 A, Nenn-Sekundärstrom 5 A
  • Öffnung 35 mm
  • Genauigkeitsklasse 0,5, Messfehler ± 0,5 %
  • Linearer Messbereich 5 bis 120 % des primärseitigen Messbereichs
  • Nennbelastung 2,5 VA, Betriebsfrequenz 50/60 Hz
  • Farbcodiertes Anschlusskabel, 2 m, nicht kürzbar
  • Integrierte Kabelbinderhalterung und Richtungsmarkierung
  • Umgebungstemperatur -40 bis 70 °C, Schutzart IP40

Passender Zähler

Diese Wandler arbeiten mit dem Energiezähler für 1&5A Stromwandler Tree (100652) zusammen. Der Zähler gehört nicht zum Lieferumfang.

Ausschreibungstext

Set aus drei Klapp-Stromwandlern, Loxone 5A Stromwandler 400A 35mm, Artikelnummer 100678. Nenn-Primärstrom 400 A, Nenn-Sekundärstrom 5 A, Öffnung 35 mm, Genauigkeitsklasse 0,5 mit Messfehler ± 0,5 %. Nennbelastung 2,5 VA, Spannungsfestigkeit 4.000 V bei Netzfrequenz, Gehäuse UL 94-V0. Anschlusskabel 1,5 mm², 2 m, Schutzart IP40.

Technische Details

<style>
.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}.st-specs th{margin-bottom:2px}}
</style>

<div class="st-specs">

<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Nenn-Prim&auml;rstrom</th><td><span class="st-v">400&nbsp;A</span></td></tr>
<tr><th scope="row">Nenn-Sekund&auml;rstrom</th><td><span class="st-v">5&nbsp;A</span></td></tr>
<tr><th scope="row">&Ouml;ffnung</th><td><span class="st-v">35&nbsp;mm</span></td></tr>
<tr><th scope="row">Genauigkeitsklasse</th><td><span class="st-v">0,5</span></td></tr>
<tr><th scope="row">Nennbelastung</th><td><span class="st-v">2,5&nbsp;VA</span></td></tr>
<tr><th scope="row">Betriebsfrequenz</th><td><span class="st-v">50/60&nbsp;Hz</span></td></tr>
<tr><th scope="row">Linearer Messbereich</th><td><span class="st-v">5 &hellip; 120&nbsp;% des Messbereichs prim&auml;rseitig</span></td></tr>
<tr><th scope="row">Messfehler bei Nenn-Prim&auml;rstrom</th><td><span class="st-v">&plusmn;&nbsp;0,5&nbsp;%</span></td></tr>
<tr><th scope="row">Phasenfehler bei Nenn-Prim&auml;rstrom</th><td><span class="st-v">30&prime;</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Isolierung &amp; Sicherheit</h3>
<table>
<tr><th scope="row">Spannungsfestigkeit bei Netzfrequenz</th><td><span class="st-v">4.000&nbsp;V / 10&nbsp;s, 1&nbsp;mA</span></td></tr>
<tr><th scope="row">Isolationswiderstand</th><td><span class="st-v">100&nbsp;MOhm bei 500&nbsp;VDC</span></td></tr>
<tr><th scope="row">Geh&auml;use-Flammwidrigkeitsklasse</th><td><span class="st-v">UL 94-V0</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-40 &hellip; 70&nbsp;&deg;C / -40 &hellip; 158&nbsp;&deg;F</span></td></tr>
<tr><th scope="row">Lagertemperatur</th><td><span class="st-v">-40 &hellip; 85&nbsp;&deg;C / -40 &hellip; 185&nbsp;&deg;F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 85&nbsp;% r.&nbsp;F. (nicht kondensierend)</span></td></tr>
<tr><th scope="row">Schutzart</th><td><span class="st-v">IP40</span></td></tr>
<tr><th scope="row">Atmosph&auml;rische Druckbedingungen</th><td><span class="st-v">70 &hellip; 106&nbsp;kPa</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Sekund&auml;rausgangskabel</h3>
<table>
<tr><th scope="row">Leiterquerschnitt</th><td><span class="st-v">1,5&nbsp;mm&sup2; / AWG 16</span></td></tr>
<tr><th scope="row">L&auml;nge</th><td><span class="st-v">2&nbsp;m, nicht k&uuml;rzbar</span></td></tr>
<tr><th scope="row">Aderenden</th><td><span class="st-v">verzinnte Drahtenden (5 &hellip; 10&nbsp;mm)</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/Current%20Transformers/100678%20-%205A%20400A%2035mm.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Gewicht &amp; Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">1,28&nbsp;kg</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">1,33&nbsp;kg</span></td></tr>
<tr><th scope="row">Produktma&szlig;zeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/Current%20Transformers/100678%20-%205A%20400A%2035mm.png" alt="Produktma&szlig;zeichnung" loading="lazy"></span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Zertifizierungen &amp; Standards</h3>
<table>
<tr><th scope="row">Zertifizierungen</th><td><span class="st-v">Nur USA: UL E341727</span></td></tr>
</table>
</div>

</div>

Lieferumfang

<style>
.st-lieferumfang{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>

<div class="st-lieferumfang">
<p class="st-note"><strong>Hinweis:</strong> Der passende Energiez&auml;hler f&uuml;r 1&amp;5A Stromwandler Tree (100652) geh&ouml;rt nicht zum Lieferumfang.</p>
<ul class="st-lu-list">
<li><span class="st-menge">3x</span><span class="st-artikel">5A Stromwandler 400A 35mm</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackfolder</span></li>
</ul>
</div>
