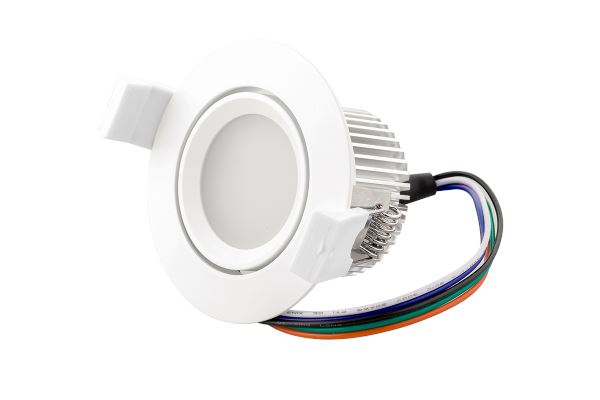

Schwenkbarer Einbauspot der ersten Generation
Der LED Spot RGBW PWM Weiß Gen. 1 verbindet gerichtetes warmweißes Licht mit diffusem Farblicht. Er ist über PWM dimmbar und braucht dazu einen RGBW 24V Dimmer in Tree oder Air. Anders als die aktuelle Generation lässt sich dieser Spot schwenken, was ihn für Dachschrägen und gezielte Anstrahlung brauchbar macht.
Licht und Maße
- Lichtstrom typ. 525 lm bei 3000 K warmweiß
- Strahlwinkel 38° bei Warmweiß, 120° im Farblicht
- Frontring 86 mm Außendurchmesser, Einbautiefe 40 mm
- Lochdurchmesser 68 bis 72 mm
- Fünf Verbindungsklemmen liegen bei
Hinweis zur Generation
Dieser Artikel ist die erste Generation. Die aktuelle Generation trägt die Artikelnummer 100327 (Weiß) beziehungsweise 100331 (Anthrazit) und ist nicht schwenkbar. Loxone führt für diesen Artikel keine vollständige Spezifikationstabelle mehr, die hier genannten Werte stammen aus der Produktbeschreibung des Herstellers. Lochdurchmesser und Einbautiefe stimmen mit der aktuellen Generation überein.
Ausschreibungstext
Schwenkbarer LED-Einbauspot RGBW, Loxone LED Spot RGBW PWM Weiß Gen. 1, Artikelnummer 100204. Frontring 86 mm, Einbautiefe 40 mm, Lochdurchmesser 68 bis 72 mm. Lichtstrom typ. 525 lm bei 3000 K, Strahlwinkel 38° warmweiß und 120° Farblicht. Dimmung über PWM mit einem separaten RGBW 24V Dimmer.
<style>
.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-hinweis{display:block;padding:11px 14px;margin:0 0 16px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}.st-specs th{margin-bottom:2px}}
</style>
<div class="st-specs">
<p class="st-hinweis">Loxone führt für diesen Artikel der ersten Generation keine vollständige Spezifikationstabelle mehr. Die folgenden Werte stammen aus der Produktbeschreibung des Herstellers.</p>
<div class="st-sec">
<h3 class="st-sec-title">Lichteigenschaften</h3>
<table>
<tr><th scope="row">Farbtemperatur</th><td><span class="st-v">typ. 3000 K (warmweiß)</span></td></tr>
<tr><th scope="row">Lichtstrom</th><td><span class="st-v">typ. 525 lm (warmweiß)</span></td></tr>
<tr><th scope="row">Strahlwinkel</th><td>
<span class="st-v">RGBW: 120°</span>
<span class="st-v">WW: 38°</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Abmessungen</h3>
<table>
<tr><th scope="row">Außendurchmesser des Frontrings</th><td><span class="st-v">86 mm / 3,39"</span></td></tr>
<tr><th scope="row">Einbautiefe</th><td><span class="st-v">40 mm / 1,57"</span></td></tr>
<tr><th scope="row">Lochdurchmesser</th><td><span class="st-v">68 … 72 mm / 2,68 … 2,83"</span></td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<p class="st-note"><strong>Hinweis:</strong> Für das Dimmen wird ein RGBW 24V Dimmer benötigt, er gehört nicht zum Lieferumfang.</p>
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">LED Spot RGBW PWM Weiß Gen. 1</span></li>
<li><span class="st-menge">5x</span><span class="st-artikel">Verbindungsklemmen</span></li>
</ul>
</div>
<style>
.st-download-links{--st-accent:#00BAF2;--st-ink:#32292F;--st-line:rgba(50,41,47,.18);display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);margin:0}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{display:inline-flex;align-items:center;gap:10px;max-width:100%;padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;color:var(--st-ink);text-decoration:none;font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;transition:border-color .15s ease,color .15s ease,background-color .15s ease}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){.st-download-links .st-dl-grid{display:block}.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}.st-download-links .st-dl-name{flex:1 1 auto}}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Lighting/100204%20-%20LED%20Spot%20RGBW%20PWM%20Wei%C3%9F%20Gen.%201/Specifications/Folder_LEDSpotRGBW-PWM-Gen.1_100204.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Folder</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Lighting/100204%20-%20LED%20Spot%20RGBW%20PWM%20Wei%C3%9F%20Gen.%201/Specifications/ELEU_LEDSpotRGBW-PWM_Gen.1_100204.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Energielabel</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.loxone.com/dede/kb/led-spot-rgbw-tree-gen-1/" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M14 4h6v6"/><path d="M20 4 10.5 13.5"/><path d="M18 14.5V19a2 2 0 0 1-2 2H5a2 2 0 0 1-2-2V8a2 2 0 0 1 2-2h4.5"/></svg><span class="st-dl-name">Dokumentation</span><span class="st-dl-fmt">LINK</span></a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>Loxone Electronics GmbH</li>
<li><strong>Adresse:</strong> Smart Home 1, 4154 Kollerschlag Österreich</li>
