Aufbauspot mit Farblicht und Warmweiß
Der LED Aufbauspot RGBW Tree sitzt auf der Decke statt darin und verbindet gerichtetes warmweißes Licht mit diffusem Farblicht. Angesteuert und gedimmt wird er direkt über Loxone Tree, ein zusätzlicher Dimmer entfällt. Befestigungsmagnete erleichtern die Montage. Versorgt wird er mit 21,6 bis 25,2 VDC.
Licht und Leistung
- Lichtstrom typ. 525 lm bei 3000 K warmweiß
- Farbwiedergabeindex min. 90, R9 min. 50
- Strahlwinkel 38° bei Warmweiß, 120° im Farblicht
- Blendungsbewertung UGR unter 19
- Dimmbereich 0 bis 100 %, PWM-Frequenz 400 Hz
- Leistungsaufnahme max. 7,5 W, Standby unter 100 mW
- Energieeffizienzklasse G
- Lebensdauer über 25.000 Betriebsstunden
Montage

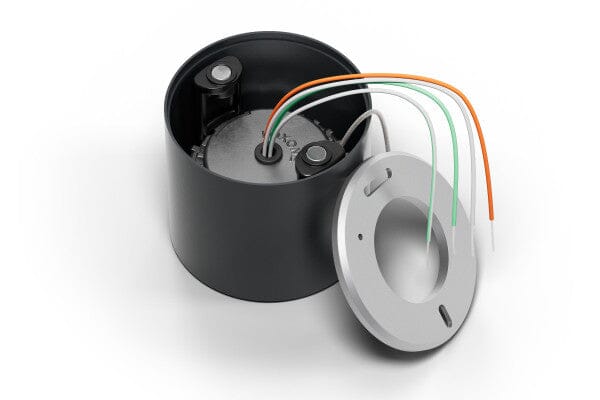

Der Spot misst 80 mm im Durchmesser bei 70 mm Höhe und wiegt 369 g. Ein Montageset mit Klemmen, Dübeln und Schrauben liegt bei. Weil er aufgesetzt wird, braucht es keine Deckenaussparung und keinen Hohlraum über der Decke. Das Gehäuse besteht aus Aluminium und Acrylglas, die Schutzart beträgt IP20.
Ausschreibungstext

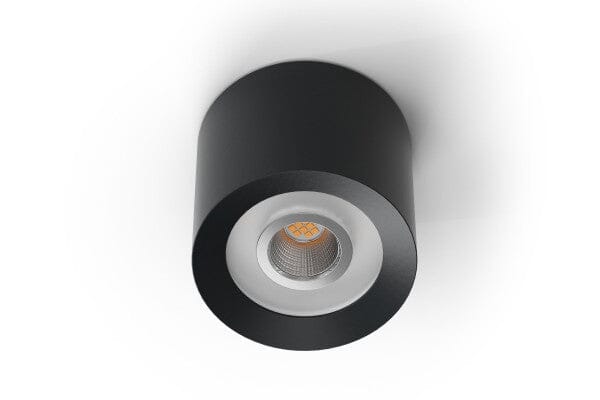

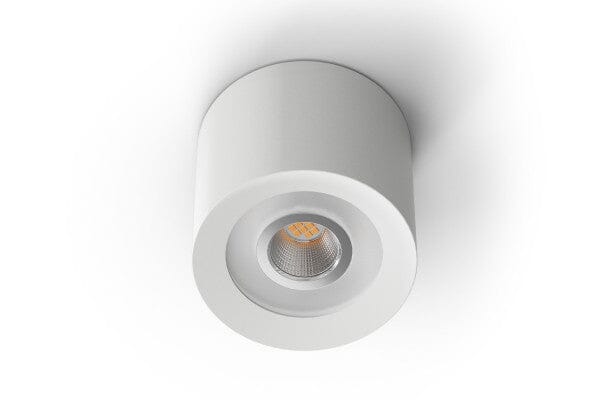

LED-Aufbauspot RGBW für die Gebäudeautomation, Loxone LED Aufbauspot RGBW Tree, Artikelnummern 100503 (Weiß) und 100504 (Anthrazit). Durchmesser 80 mm, Höhe 70 mm, Schutzart IP20. Versorgungsspannung 21,6 bis 25,2 VDC. Lichtstrom typ. 525 lm bei 3000 K, CRI min. 90, Strahlwinkel 38° warmweiß und 120° Farblicht. Ansteuerung und Dimmung über Loxone Tree, Montage mit beiliegendem Set.
<style>
.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}.st-specs th{margin-bottom:2px}}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Versorgungsspannung</th><td><span class="st-v">21,6 … 25,2 VDC</span></td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td>
<span class="st-v">Standby: < 100 mW</span>
<span class="st-v">Rot: 2,0 W</span>
<span class="st-v">Grün: 1,7 W</span>
<span class="st-v">Blau: 1,7 W</span>
<span class="st-v">Warmweiß: 7,5 W</span>
<span class="st-v">max. 7,5 W gesamt</span>
</td></tr>
<tr><th scope="row">Dimmbereich</th><td><span class="st-v">0 … 100 %</span></td></tr>
<tr><th scope="row">PWM Frequenz</th><td><span class="st-v">400 Hz</span></td></tr>
<tr><th scope="row">Energieeffizienz (EU) 2017/1369</th><td><span class="st-v">G</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Lichteigenschaften</h3>
<table>
<tr><th scope="row">Farbtemperatur</th><td><span class="st-v">typ. 3000 K (warmweiß)</span></td></tr>
<tr><th scope="row">Lichtstrom</th><td><span class="st-v">typ. 525 lm (warmweiß)</span></td></tr>
<tr><th scope="row">Farbwiedergabeindex (CRI)</th><td><span class="st-v">min. 90, (R9 min. 50)</span></td></tr>
<tr><th scope="row">Strahlwinkel</th><td>
<span class="st-v">RGB: 120°</span>
<span class="st-v">WW: 38°</span>
</td></tr>
<tr><th scope="row">Einheitliche Blendungsbewertung (UGR)</th><td><span class="st-v">< 19</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-40 … 55 °C / -40 … 131 °F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95 % r. F. (nicht kondensierend)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlüsse</h3>
<table>
<tr><th scope="row">Leiterquerschnitt</th><td>
<span class="st-v"><span class="st-k">Anschlussleitungen</span>0,75 mm² / AWG18</span>
<span class="st-v"><span class="st-k">Anschlussklemmen</span>0,14 … 4 mm² / AWG24 … AWG12</span>
</td></tr>
<tr><th scope="row">Abisolierlänge</th><td>
<span class="st-v"><span class="st-k">Anschlussleitungen</span>5 mm / 0,2"</span>
<span class="st-v"><span class="st-k">Anschlussklemmen</span>11 mm / 0,43"</span>
</td></tr>
<tr><th scope="row">Temperaturbeständigkeit</th><td>
<span class="st-v"><span class="st-k">Anschlussleitungen</span>max. 70 °C / 158 °F</span>
<span class="st-v"><span class="st-k">Anschlussklemmen</span>max. 85 °C / 185 °F</span>
</td></tr>
<tr><th scope="row">Länge</th><td>
<span class="st-v"><span class="st-k">Anschlussleitungen</span>120 mm / 4,72"</span>
</td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/LED/LED%20Ceiling%20Spot%20RGBW%20Tree%20-%20100503.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Material</th><td><span class="st-v">Aluminium und Acrylglas</span></td></tr>
<tr><th scope="row">Farbe</th><td>
<span class="st-v"><span class="st-k">Weiß</span>RAL 9003</span>
<span class="st-v"><span class="st-k">Anthrazit</span>RAL 7021</span>
</td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Gewicht & Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">369 g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">423 g</span></td></tr>
<tr><th scope="row">Produktmaße</th><td>
<span class="st-v">D: 80 mm / 3,15"</span>
<span class="st-v">H: 70 mm / 2,75"</span>
</td></tr>
<tr><th scope="row">Produktmaßzeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/LED/LED%20Ceiling%20Spot.png" alt="Produktmaßzeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packmaß</th><td><span class="st-v">94 x 82 x 83,5 mm / 3,70 x 3,23 x 3,29" (L x B x H)</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Zertifizierungen & Standards</h3>
<table>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP20</span></td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">LED Aufbauspot RGBW Tree</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Montageset mit Klemmen, Dübel und Schrauben</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackfolder</span></li>
</ul>
</div>
<style>
.st-download-links{--st-accent:#00BAF2;--st-ink:#32292F;--st-line:rgba(50,41,47,.18);display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);margin:0}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{display:inline-flex;align-items:center;gap:10px;max-width:100%;padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;color:var(--st-ink);text-decoration:none;font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;transition:border-color .15s ease,color .15s ease,background-color .15s ease}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){.st-download-links .st-dl-grid{display:block}.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}.st-download-links .st-dl-name{flex:1 1 auto}}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Lighting/100504%20-%20LED%20Aufbauspot%20RGBW%20Tree%20Anthrazit/Specifications/Folder_LEDCeilingSpotRGBWTree_100503%2C100504.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Folder</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Lighting/100504%20-%20LED%20Aufbauspot%20RGBW%20Tree%20Anthrazit/Specifications/CEEU_LEDCeilingSpotRGBWTree_100503%2C100504.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformitätserklärung</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Lighting/100504%20-%20LED%20Aufbauspot%20RGBW%20Tree%20Anthrazit/Specifications/CECZ_LEDCeilingSpotRGBWTree_100503%2C100504.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformität CZ</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/01%20Product%20Data/01%20Products/Lighting/100504%20-%20LED%20Aufbauspot%20RGBW%20Tree%20Anthrazit/Specifications/Loxone_Spot_RGBW.zip" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">EULUMDAT Lichtdaten</span><span class="st-dl-fmt">ZIP</span></a>
<a class="st-dl" href="https://www.loxone.com/dede/kb/led-spot-rgbw-tree/" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M14 4h6v6"/><path d="M20 4 10.5 13.5"/><path d="M18 14.5V19a2 2 0 0 1-2 2H5a2 2 0 0 1-2-2V8a2 2 0 0 1 2-2h4.5"/></svg><span class="st-dl-name">Dokumentation</span><span class="st-dl-fmt">LINK</span></a>
<a class="st-dl" href="https://pim.loxone.com/datasheet/100503-led-ceiling-spot-rgbw-tree-white" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Datenblatt Weiß</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://pim.loxone.com/datasheet/100504-led-ceiling-spot-rgbw-tree-anthracite" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Datenblatt Anthrazit</span><span class="st-dl-fmt">PDF</span></a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>Loxone Electronics GmbH</li>
<li><strong>Adresse:</strong> Smart Home 1, 4154 Kollerschlag Österreich</li>
<li><strong>E-Mail: </strong><a href="mailto:office@loxone.com">office@loxone.com</a></li>
</ul>
