RAM Korrektur-Fernversteller 230.213 für außentemperaturabhängige Heizungsregler
Der Korrektur-Fernversteller 230.213 verschiebt den am Regelgerät eingestellten Temperatursollwert um bis zu ±25 K, ohne dass am Regler selbst etwas verstellt wird. Er ist für außentemperaturabhängige Heizungsregler ausgelegt, bei denen die Korrektur eine Parallelverschiebung der Heizkurve bewirkt, etwa zur Nachtabsenkung über eine Schaltuhr. Die Montage erfolgt auf einer Schalttafel, die Frontabmessung von 48 x 48 mm entspricht dem gängigen Tafelraster.
Schaltungsprinzip mit erhöhtem Einflusswiderstand

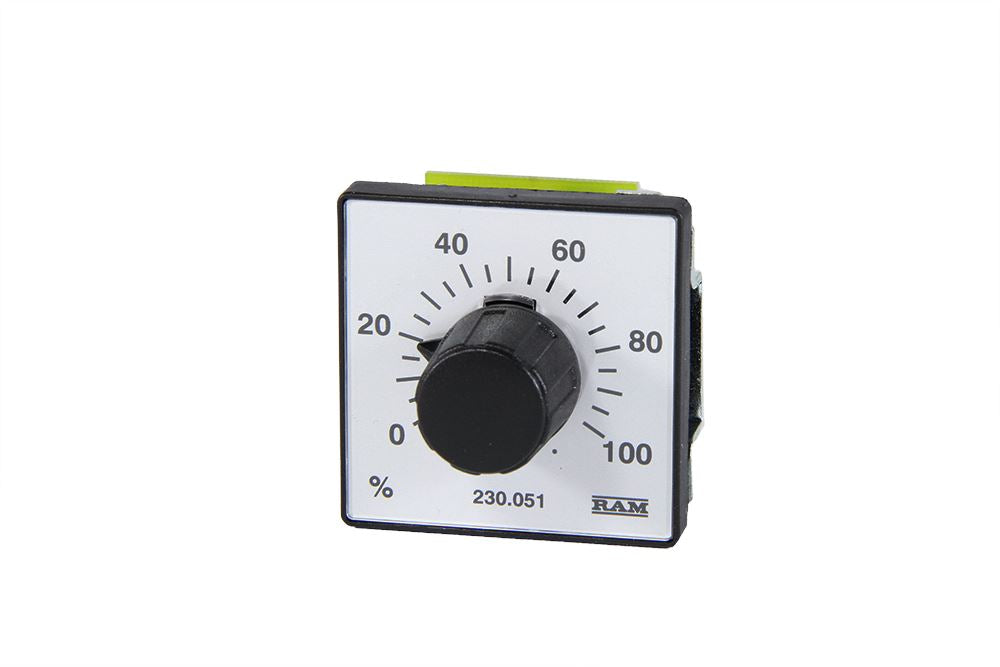

Wie die übrigen Fernversteller der Serie 230 arbeitet der 230.213 mit einem Drahtpotentiometer, an dessen Enden die Brückenspannung des Reglers von 10 V– anliegt. Der Schleifer greift entsprechend der Knopfstellung eine Spannung ab, die über den Einflusswiderstand in einen eingeprägten Strom umgeformt und dem Regler als Korrekturwert zugeführt wird. Für 230.211 und 230.213 setzt RAM dabei 300 kΩ ein, gegenüber 100 kΩ bei den Sollwert-Fernverstellern 230.011 bis 230.051. Leitungswiderstände bis etwa 50 Ω bleiben dadurch ohne Einfluss.
Aufbau und Fronteinbau in der Schalttafel
Die elektrischen Bauteile sitzen auf einer Printplatte im Gehäuse und werden über eine dreipolige Anschlussklemme mit dem Regelgerät verbunden. Frontrahmen, Skalenschild und Einstellknopf bilden die sichtbare Bedienseite.
Stecken Sie das Potentiometer von der Rückseite durch den Tafelausschnitt und schrauben Sie den Frontrahmen dagegen. Legen Sie das Skalenschild ein und schnappen Sie das Plexiglas-Frontschild mit der Schräge der Mittelloch-Klauen voran auf. Drehen Sie die Potentiometerwelle danach auf Linksanschlag und montieren Sie den Knopf so, dass der Zeiger auf die linke Endanschlag-Markierung zeigt. Prüfen Sie den Rechtsanschlag, bevor Sie den Knopfdeckel wieder aufstecken.
Korrekturaufschaltung und technische Daten
Stellen Sie den Reglereinstellknopf auf den bei Korrektur = 0 gewünschten Sollwert. Über den 230.213 verschieben Sie den Reglersollwert davon ausgehend um bis zu ±25 K. Für eine automatische Nachtabsenkung schalten Sie den Fernversteller über eine Schaltuhr auf, es genügt dabei, die Zuleitung zu Klemme 2 zu schalten, mit einem für trockenes Schalten geeigneten Kontakt.
- Korrekturbereich –25…+25 K
- Betriebsspannung 10 V–, ca. 1 mA
- Umgebungstemperatur –20…+60 °C
- Schutzart IP 50 vor der Schalttafel
- Gewicht 70 g
- Potentiometerwiderstand Rp 10 kΩ
- Einflusswiderstand Re 300 kΩ
- Frontabmessung 48 x 48 mm
Abgrenzung zum Korrektur-Fernversteller 230.211
Für Temperaturregler mit dem Standardbereich –15 bis +60 °C führt RAM den baugleichen 230.211 mit einem Korrekturbereich von ±10 K. Der 230.213 ist für den größeren Korrekturbedarf außentemperaturabhängiger Heizungsregler mit ±25 K ausgelegt. Von den Sollwert-Fernverstellern 230.011, 230.013 und 230.111 unterscheidet sich der 230.213 grundsätzlich: Diese geben den Sollwert direkt vor, er überträgt nur eine Korrektur zum bereits eingestellten Wert.
Ausschreibungstext
RAM-Korrektur-Fernversteller Typ 230.213. Drahtpotentiometer für Schalttafeleinbau zur Sollwertkorrektur außentemperaturabhängiger Heizungsregler, Frontabmessung 48 x 48 mm, Schutzart IP 50 vor der Schalttafel. Korrekturbereich ±25 K bei einem Einflusswiderstand Re von 300 kΩ.
