Beschreibung

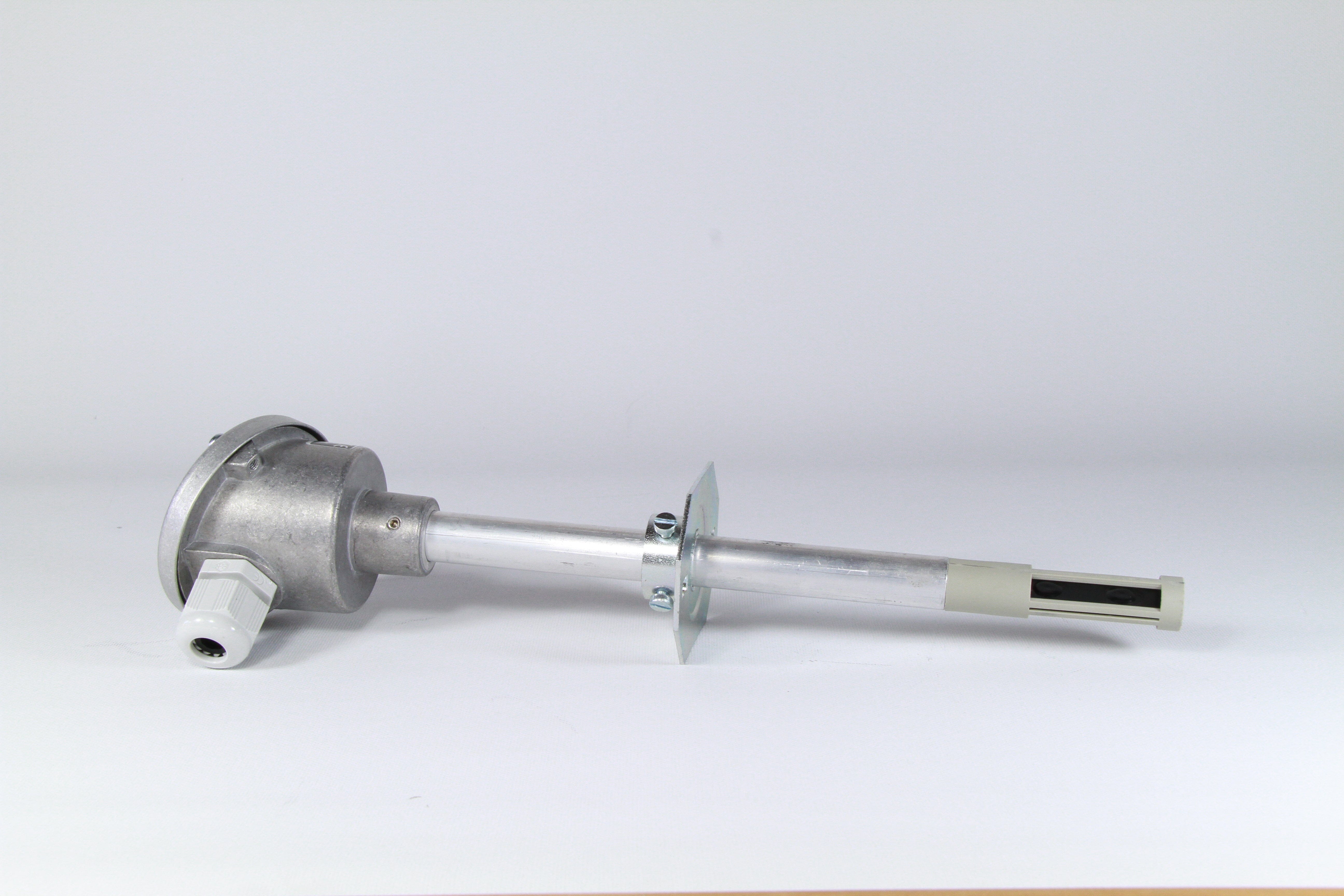

Kanalfühler 201.111.1 mit zwei Messelementen im selben Fühlerkopf
Der RAM Kanalfühler 201.111.1 misst die Lufttemperatur im Kanal einer Lüftungs- oder Klimaanlage und führt dafür zwei Heißleiter im Fühlerkopf. Beide lassen sich für getrennte Funktionen benutzen, sodass eine Messstelle zwei Aufgaben bedient, etwa Regelung und Begrenzung oder Regelung und Anzeige. Der Fühler wird durch die Kanalwand gesteckt und ragt mit 200 mm Eintauchtiefe in den Luftstrom.
Zwei Heißleiter auf einem gemeinsamen Nennmessbereich
Beide Messelemente sind Heißleiter, also NTC-Thermistoren, deren Widerstand mit steigender Temperatur fällt. Der Nennwiderstand liegt bei 2 kΩ bei 20 °C, der Nennmessbereich von -15 bis +60 °C trägt den grünen Farbcode. Die Messgenauigkeit beträgt ±1 K bei 20 °C. Weil sich der Widerstand über den Messbereich stark ändert, spielen Leitungswiderstände im Allgemeinen keine Rolle, abgeschirmte Leitungen sind nicht erforderlich.
Gießharzvergossener Messeinsatz und die Montage im Kanal
Anschlussgehäuse und Tauchrohr bestehen aus Aluminium. An das Tauchrohr ist eine Kunststoffhülse geschraubt, die den Messeinsatz mit beiden in Gießharz eingebetteten Elementen aufnimmt. Ein verschiebbarer Flansch befestigt den Fühler an der Kanalwand und führt ihn hindurch, die Eintauchtiefe lässt sich damit an den Kanalquerschnitt anpassen.
Montieren Sie den Fühler waagrecht oder mit dem Fühlerkopf nach unten, sonst sammelt sich Kondenswasser im Fühlerkopf. Bringen Sie zuerst die Bohrungen an, schrauben Sie den Flansch an die Kanalwand, stecken Sie das Tauchrohr durch und arretieren Sie es mit den beiden Schrauben.
Getrennte Beschaltung beider Elemente und die Eckdaten
Der elektrische Anschluss erfolgt über Schraubklemmen im Anschlussgehäuse, dort lassen sich die beiden Messelemente getrennt abgreifen. Die Brückenspannung von 10 V liefert das angeschlossene RAM-Gerät. Der Klemmraum ist mit IP 65 geschützt, das Gehäuse selbst mit IP 10.
- Nennmessbereich: -15 bis +60 °C, Farbcode grün
- Messelemente: zwei Heißleiter (NTC)
- Nennwiderstand: 2 kΩ bei 20 °C
- Messgenauigkeit: ±1 K bei 20 °C
- Brückenspannung: 10 V Gleichspannung
- Eintauchtiefe: 200 mm
- Dauerbetriebstemperatur: -30 bis +100 °C
- Schutzart: IP 10, Klemmraum IP 65
- Gewicht: 280 g
Wann der 201.111 oder der 201.113 die passendere Wahl ist
Brauchen Sie nur eine Messfunktion, genügt der 201.111 mit einem Element und demselben Nennmessbereich. Für Temperaturen bis 105 °C gibt es den 201.113 mit rotem Farbcode. Anlagen mit Pt1000-Kennlinie bedient die Sonderausführung 201.118.
Ausschreibungstext für den Kanalfühler 201.111.1
RAM-Kanalfühler Typ 201.111.1. Heißleiter-Temperaturfühler für Kanaleinbau mit 200 mm Eintauchtiefe und 2 Messelementen. Nennmessbereich -15 bis +60 °C.
