Schlüsselleser aus Edelstahl

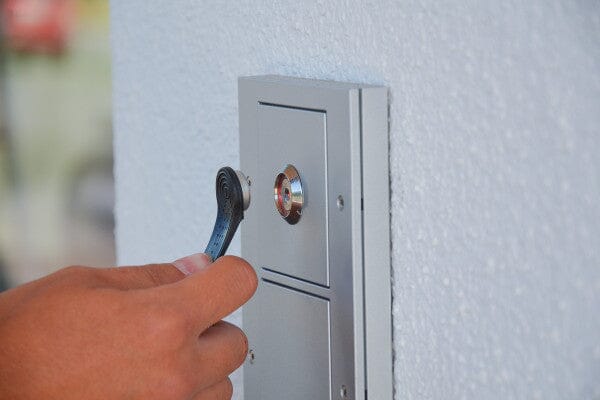

Der iButton Leser Outdoor liest elektronische Schlüssel und meldet sie über 1-Wire an die Loxone 1-Wire Extension. Eine zweifarbige LED in der Mitte der Leseeinheit gibt Rückmeldung in Rot oder Grün. Beim Anlegen des Schlüssels lässt sich mehr auslösen als die Türöffnung, etwa eine Willkommensszene. Das Gehäuse besteht aus Edelstahl 1.4418.
Anschluss und Einbau
Montiert wird an Wand, Platte oder Gehäuse mit einer M20-Schraube bei 20 Millimetern Einbaudurchmesser und 10 Millimetern Tiefe. Die Anschlussdrähte sind 40 Zentimeter lang. Loxone empfiehlt die Montage im geschützten Außenbereich, um Flugrost zu vermeiden.
- Max. Spannung am Leserkontakt 12 V
- Max. LED-Versorgungsspannung 1,8 V
- Max. Stromverbrauch 25 mA
- Temperaturbereich -40 bis 85 °C
- Luftfeuchtigkeit max. 70 %
- Gehäusematerial Edelstahl
- Standard Drahtlänge 40 cm, Leiterquerschnitt 5 x 0,14 mm²
- Befestigung M20 x 1 Schraube
Ausschreibungstext
Schlüsselleser für elektronische Schlüssel auf 1-Wire-Basis mit Gehäuse aus Edelstahl 1.4418 und zweifarbiger LED in der Leseeinheit. Max. Spannung am Leserkontakt 12 V, max. Stromverbrauch 25 mA, Temperaturbereich -40 bis 85 °C. Einbau mit M20-Schraube, Einbaudurchmesser 20 mm, Einbautiefe 10 mm.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Max. Spannung am Leserkontakt</th><td><span class="st-v">12 V</span></td></tr>
<tr><th scope="row">Max. LED-Versorgungsspannung</th><td><span class="st-v">1,8 V</span></td></tr>
<tr><th scope="row">Max. Stromverbrauch</th><td><span class="st-v">25 mA</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-40 … 85 °C / -40 … 185 °F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 70 %</span></td></tr>
<tr><th scope="row">Umgebung</th><td><span class="st-v">Wohn-, Gewerbe- und Leichtindustriebereich</span></td></tr>
<tr><th scope="row">Installation</th><td><span class="st-v">Der Außensensor sollte im geschützten Außenbereich montiert werden, um die Bildung von Flugrost zu verhindern.</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Gehäusematerial</th><td><span class="st-v">Edelstahl</span></td></tr>
<tr><th scope="row">Ringmaterial</th><td><span class="st-v">Ferritstahl + Cu + Ni + Cr+3</span></td></tr>
<tr><th scope="row">Signal-Joint Material</th><td><span class="st-v">Messing + Ni + Cr+3</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Verdrahtungsspezifikationen</h3>
<table>
<tr><th scope="row">Standard Drahtlänge</th><td><span class="st-v">40 cm</span></td></tr>

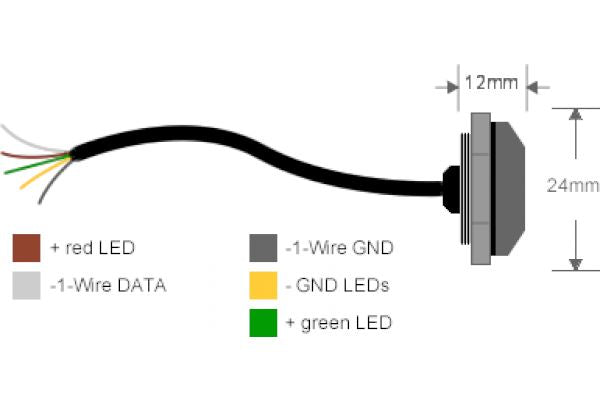

<tr><th scope="row">Drähte</th><td>
<span class="st-v"><span class="st-k">Weiß</span>iButton 1-Wire Signal</span>
<span class="st-v"><span class="st-k">Grau</span>GND</span>
<span class="st-v"><span class="st-k">Braun</span>Rote LED Anode</span>
<span class="st-v"><span class="st-k">Grün</span>Grüne LED Anode</span>
<span class="st-v"><span class="st-k">Gelb</span>Gemeinsame Kathode der LEDs</span>
</td></tr>
<tr><th scope="row">Drähte</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/200063%2C200191%20-%20iButton%20wires.png" alt="Drähte" loading="lazy"></span></td></tr>
<tr><th scope="row">Leiterquerschnitt</th><td><span class="st-v">(5 x) 0,14 mm²</span></td></tr>
<tr><th scope="row">Befestigungsart</th><td><span class="st-v">M20 x 1 Schraube</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Gewicht & Abmessungen</h3>
<table>
<tr><th scope="row">Produktmaßzeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/200063%2C200191%20-%20iButton.png" alt="Produktmaßzeichnung" loading="lazy"></span></td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<p class="st-note"><strong>Hinweis:</strong> Der Leser wird an einer Loxone 1-Wire Extension betrieben. Elektronische Schlüssel gehören nicht zum Lieferumfang.</p>
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">iButton Leser Outdoor</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">M20 Flachmutter</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Dichtring</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.loxone.com/dede/kb/1-wire-extension/" target="_blank" rel="noopener noreferrer">
<svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M14 4h6v6"/><path d="M20 4 10.5 13.5"/><path d="M18 14.5V19a2 2 0 0 1-2 2H5a2 2 0 0 1-2-2V8a2 2 0 0 1 2-2h4.5"/></svg>
<span class="st-dl-name">Dokumentation</span>
<span class="st-dl-fmt">LINK</span>
</a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>Loxone Electronics GmbH</li>
<li><strong>Adresse:</strong> Smart Home 1, 4154 Kollerschlag Österreich</li>
<li><strong>E-Mail: </strong><a href="mailto:office@loxone.com">office@loxone.com</a></li>
</ul>
