Beschreibung

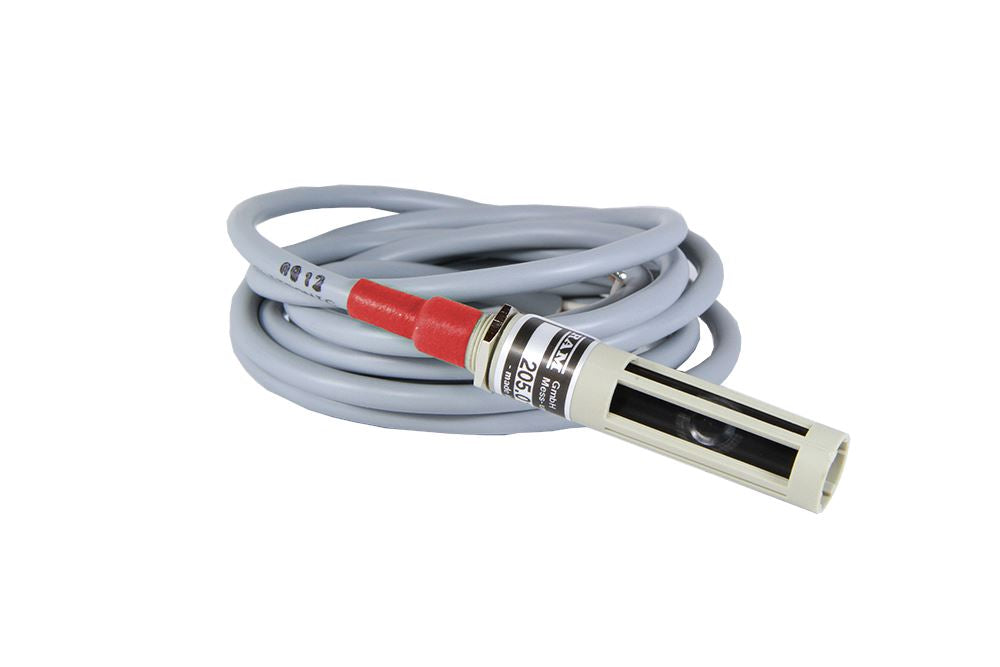

Einbaufühler 205.013 für Lufttemperaturen bis 105 °C
Der RAM Einbaufühler 205.013 misst die Lufttemperatur in Lüftungs- und Klimageräten und deckt dabei den hohen Bereich ab. Zusammen mit den passenden RAM-Geräten regelt er die Temperatur im Gerät. Der Nennmessbereich reicht von 15 bis 105 °C und ist an der roten Tülle erkennbar.
Roter Farbcode und 6,8 kΩ bei 25 °C
Als Messelement arbeitet ein Heißleiter, also ein NTC-Thermistor. Der rote Farbcode steht für einen Nennwiderstand von 6,8 kΩ bei 25 °C, die Messgenauigkeit beträgt ±1 K bei 20 °C. Der Widerstand reagiert stark auf Temperaturänderungen, deshalb fallen Leitungswiderstände im Allgemeinen nicht ins Gewicht und abgeschirmte Leitungen sind nicht erforderlich.
Gießharzkapselung, Gewindeansatz und das Zubehör für die Montage
Das Messelement liegt zwischen eloxierten Aluminiumblechen in Gießharz und sitzt in einer Kunststoffhülse, geschützt vor Feuchtigkeit und mechanischer Beschädigung. Ein Gewindeansatz mit Mutter dient der Befestigung.
Sie können den Fühler direkt in die Montagewand schrauben oder mit einem Winkel beziehungsweise einer Lasche befestigen. Als Zubehör gibt es den Montagewinkel 999.202 für die Innenwand, den Montageflansch 999.203 zum Durchstecken durch die Gerätewand und das Tauchrohr 999.204 mit Flansch und Zugentlastung für größere Eintauchtiefen.
Anschluss und technische Daten im Überblick
Ab Werk ist der Fühler mit 2,5 m PVC-Steuerleitung konfektioniert. Die Brückenspannung beträgt 10 V Gleichspannung, den Ausgang bildet der temperaturabhängige Widerstand des Heißleiters.
- Nennmessbereich 15 bis 105 °C, Farbcode rot
- Nennwiderstand 6,8 kΩ bei 25 °C
- Messgenauigkeit ±1 K bei 20 °C
- Brückenspannung 10 V
- Dauerbetriebstemperatur -30 bis +80 °C
- Schutzart IP 10
- Anschlussleitung 2,5 m PVC-Steuerleitung
- Gewicht ca. 160 g
Unterschied zum Einbaufühler 205.011
Für niedrigere Temperaturen gibt es denselben Fühler als Typ 205.011 mit einem Nennmessbereich von -15 bis +60 °C, grüner Tülle und 2 kΩ bei 20 °C. Gehäuse, Gewinde und Anschlussleitung sind identisch.
Ausschreibungstext
RAM-Einbaufühler Typ 205.013. Heißleiter-Temperaturfühler in Kunststoffhülse mit Gewinde für Geräteeinbau, 2,5 m Anschlussleitung. Nennmessbereich 15 bis 105 °C.
