Loxone Belimo Tree Smart Home Loxone Belimo Tree Smart Home Loxone Belimo Tree Smart Home

Loxone Belimo Tree

Erhältlich
Artikelnummer: 100519
Normaler Preis €142,80 | Spare €-142,80 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.
Zur Wunschliste hinzufügen Lieferung & Rücksendung Anfrage
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay
0

Loxone Belimo Tree

Loxone Belimo Tree

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

Belimo MP-Bus am Tree-Ast

Das Belimo Tree bindet Geräte am Belimo MP-Bus in die Loxone Haus- und Gebäudeautomation ein: Klappenantriebe, Ventilantriebe, Sensoren und Zähler. Die MP-Bus-Integration ist nativ, die Geräte lassen sich also direkt parametrieren und auslesen. Angebunden wird das Modul über Loxone Tree an den Miniserver oder eine Tree Extension. Versorgt wird es mit 19,3 bis 30 VDC.

MP-Bus und Anschluss

  • bis zu 16 Geräte, wenn ausschließlich MPL-Geräte angeschlossen sind
  • bis zu 8 Geräte bei gemischtem MP-Bus
  • MP-Bus-Anschlussleitung mit offenem Ende, 1,5 mm², 150 mm lang
  • Loxone Tree zur Verbindung mit Miniserver oder Tree Extension
  • Leistungsaufnahme typisch 0,33 W
  • Umgebungstemperatur -20 bis 70 °C, Schutzklasse IP20

Ausschreibungstext

Gateway für den Belimo MP-Bus, Loxone Belimo Tree, Artikelnummer 100519. Abmessungen 39,45 x 38,95 x 20,20 mm, Schutzklasse IP20. Versorgungsspannung 19,3 bis 30 VDC. Einbindung von bis zu 16 MPL-Geräten oder 8 gemischten MP-Bus-Geräten. Anbindung an den Miniserver über Loxone Tree.

Technische Details

<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>

<div class="st-specs">

<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Versorgungsspannung</th><td><span class="st-v">19,3 &hellip; 30&nbsp;VDC</span></td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td><span class="st-v">typ. 0,33&nbsp;W</span></td></tr>
<tr><th scope="row">Loxone Tree</th><td><span class="st-v">Verbindung mit Miniserver / Tree Extension</span></td></tr>
<tr><th scope="row">Verlustleistung bei max. Last</th><td><span class="st-v">0,34&nbsp;W</span></td></tr>
<tr><th scope="row">Umgebungstemperatur - spannungsversorgt</th><td><span class="st-v">-20 &hellip; 70&nbsp;&deg;C / -4 &hellip; 158&nbsp;&deg;F</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">Belimo MP-Bus</th><td>
<span class="st-v">Ausschlie&szlig;lich MPL Ger&auml;te: bis zu 16</span>
<span class="st-v">MP-Bus Ger&auml;te gemischt: bis zu 8</span>
</td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95&nbsp;% r.&nbsp;F. (nicht kondensierend)</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Anschlussklemmen</h3>
<table>
<tr><th scope="row">Klemmentyp</th><td>
<span class="st-v"><span class="st-k">DC Versorgung, Loxone Tree</span>DG220B</span>
<span class="st-v"><span class="st-k">MP-Bus</span>Anschlussleitung mit offenem Ende</span>
</td></tr>
<tr><th scope="row">Leiterquerschnitt</th><td>
<span class="st-v"><span class="st-k">DC Versorgung, Loxone Tree</span>0,28 &hellip; 0,8&nbsp;mm&sup2; / AWG23 &hellip; 18</span>
<span class="st-v"><span class="st-k">MP-Bus</span>1,5&nbsp;mm&sup2; / AWG18</span>
</td></tr>
<tr><th scope="row">Abisolierl&auml;nge</th><td>
<span class="st-v"><span class="st-k">DC Versorgung, Loxone Tree</span>5 &hellip; 6&nbsp;mm / 0,2 &hellip; 0,24&quot;</span>
</td></tr>
<tr><th scope="row">L&auml;nge</th><td>
<span class="st-v"><span class="st-k">MP-Bus</span>150&nbsp;mm / 5,91&quot;</span>
</td></tr>
<tr><th scope="row">Temperaturbest&auml;ndigkeit</th><td>
<span class="st-v"><span class="st-k">DC Versorgung, Loxone Tree</span>-40 &hellip; 105&nbsp;&deg;C / -40 &hellip; 221&nbsp;&deg;F</span>
<span class="st-v"><span class="st-k">MP-Bus</span>min. 80&nbsp;&deg;C / 176&nbsp;&deg;F IEC, min. 75&nbsp;&deg;C / 167&nbsp;&deg;F UL</span>
</td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/100519%20-%20Belimo%20Tree.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Farbe</th><td><span class="st-v">Gr&uuml;n: RAL&nbsp;6018</span></td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Gewicht &amp; Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">37&nbsp;g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">59&nbsp;g</span></td></tr>
<tr><th scope="row">Produktma&szlig;e</th><td><span class="st-v">39,45 x 38,95 x 20,20&nbsp;mm / 1,55 x 1,53 x 0,80&quot; (L x B x H)</span></td></tr>

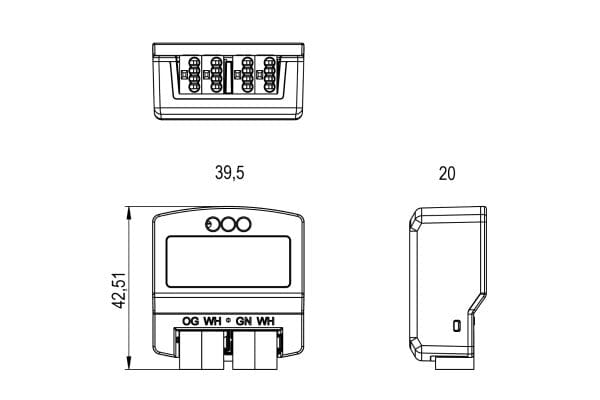

<tr><th scope="row">Produktma&szlig;zeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/100519%2C100520%20-%20Belimo.png" alt="Produktma&szlig;zeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packma&szlig;</th><td><span class="st-v">84 x 80 x 47&nbsp;mm / 3,31 x 3,15 x 1,85&quot; (L x B x H)</span></td></tr>
</table>
</div>

<div class="st-sec">
<h3 class="st-sec-title">Zertifizierungen &amp; Standards</h3>
<table>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP20</span></td></tr>
</table>
</div>

</div>
