DETAILS ZUM PRODUKT

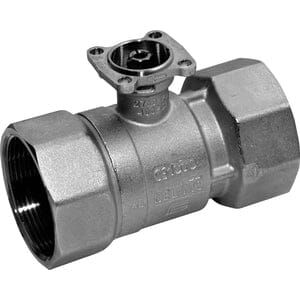

Belimo R2020-S2
Das platzsparende QCV (Quick Compact Valve) aus der Produktfamilie Belimo ZoneTightTM ist als 2-Weg-Regelkugelhahn sowie auch als 3-Weg-Umschaltkugelhahn in den Nennweiten DN 15 bis DN 25 verfügbar.
Features des R2020-S2:
- Auf/Zu-Kugelhahn,
- 2-Weg,
- DN 20,
- Innengewinde,
- Rp 3/4",
- PN 40,
- ps 1600 kPa,
- kvs 32 m³/h,
- Mediumstemperatur -10...120°C [14...248°F]
Vielfältige Anwendungsbereiche
- Fan Coils
- Zonen-Lufterhitzer und -kühler
- Kühldecken und Kühlbalken
- Bodenheizungen
- Radiatoren
- Wärmepumpen
- Boiler
Überzeugende Eigenschaften
- Kompakter Gesamtaufbau
- Werkzeugfreie Antriebsmontage
- Kein «Festsitzen» dank zuverlässiger Kugelhahntechnologie
- Resistent gegen Verschmutzung
- Bewährte Ventil-Antrieb-Technologie von Belimo
Stromsparende Antriebe
- Kompakte Drehantriebe Geringer Leistungsverbrauch
- Laufzeiten: 75 s, 35 s, 15 s für 90°-Drehwinkel
- Schutzart: IP40
- Auf/Zu, 3-Punkt (AC/DC 24 V oder 230 V)
- Stetig (AC/DC 24 V)
Technische Details
| Anschluss | 2-Wege |
| kvs | 32 m³/h |
| Medien | Kalt- und Warmwasser, Wasser mit Glykol bis max. 50% vol. |
| Vorlauftemperatur | -10...120°C [14...248°F] |
| Vorlauftemperatur Hinweis |
|
| Schliessdruck | 1400 kPa |
| Differenzdruck Δpmax | 1000 kPa |
| Differenzdruck Hinweis | 200 kPa für geräuscharmen Betrieb |
| Leckrate {Tools} | Luftblasendicht, Leckrate A |
| Rohranschluss | Innengewinde |
Lieferumfang
Belimo R2020-S2
Downloads
Technisches Datenblatt – R2..-S..
Installationsanleitung - R2..-S.. / R3..-S..
EU Declaration of Conformity - R20.. / R30.. DN 15...32
Projektierungshinweise – 2-Weg- / 3-Weg-Regelkugelhahnen
Projektierungshinweise - Allgemeine Hinweise
Applikationsbroschüre - Luftaufbereitungsanlagen
